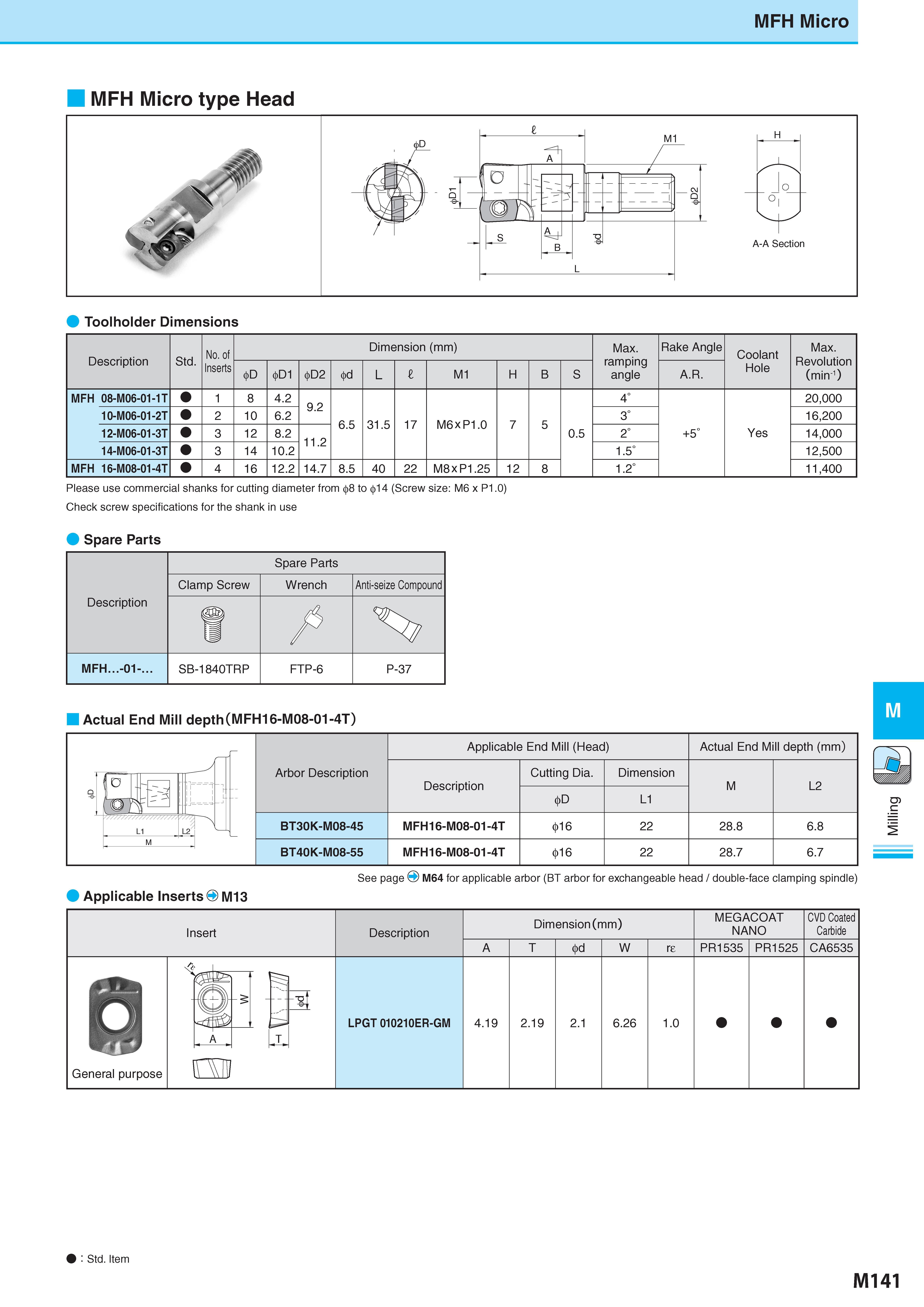

MFH Micro MFH Micro type Head Toolholder Dimensions Description Обозначение Std. No. of Inserts Dimension (mm) Размеры в мм Max. ramping angle Rake Angle Coolant Hole Max. Revolution (min-1) Максимальное количество оборотов на шпинделе станка (об/мин) D D1 D2 d L I M1 H B S A.R. MFH 08-M06-01-1T 1 8 4.2 9.2 6.5 31.5 17 M6xP1.0 7 5 0.5 4° +5° Yes 20,000 10-M06-01-2T 2 10 6.2 3° 16,200 12-M06-01-3T 3 12 8.2 11.2 2° 14,000 14-M06-01-3T 3 14 10.2 1.5° 12,500 MFH 16-M08-01-4T 4 16 12.2 14.7 8.5 40 22 M8xP1.25 12 8 1.2° 11,400 Please use commercial shanks for cutting diameter from 8 to 14 (Screw size: M6 x P1.0) Check screw specifications for the shank in use Spare Parts Actual End Mill depth (MFH16-M08-01-4T) Arbor Description Обозначение Applicable End Mill (Head) Actual End Mill depth (mm) Description Обозначение Cutting Dia. Dimension M L2 D L1 BT30K-M08-45 MFH16-M08-01-4T 16 22 28.8 6.8 BT40K-M08-55 MFH16-M08-01-4T 16 22 28.7 6.7 See page O M64 for applicable arbor (BT arbor for exchangeable head / double-face clamping spindle) Applicable Inserts O M13 Insert Description Обозначение Dimension (mm) Размеры в мм T W MEGACOAT NANO PR1535 PR1525 CVD Coated Carbide CA6535 General purpose LPGT 010210ER-GM 4.19 2.19 2.1 6.26 1.0 A A T M : Std. Item Стандартная позиция M141 Milling
