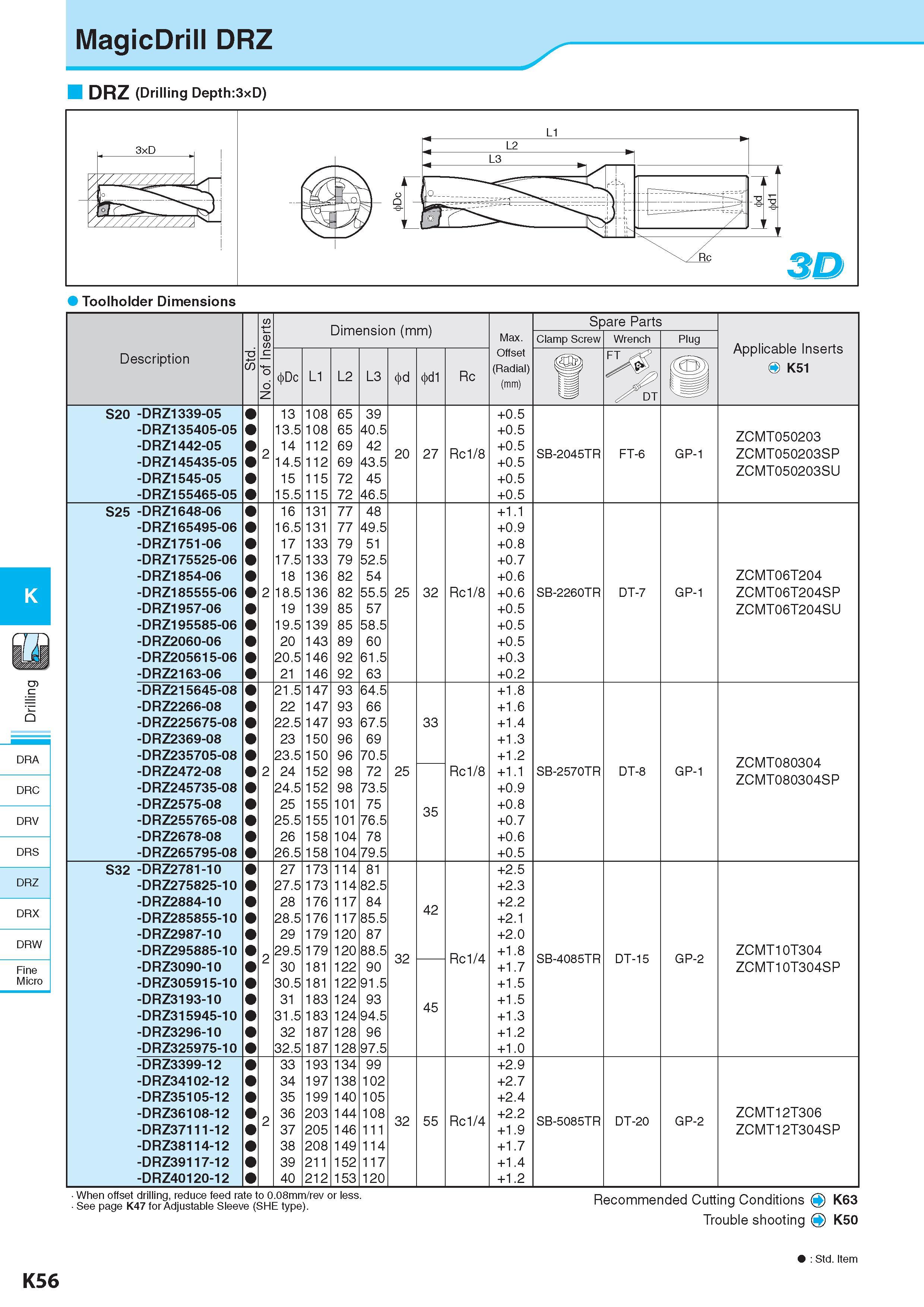

613 Каталог KYOCERA 2017 Инструмент сборный и монолитный для станков Стр.K56

Каталог KYOCERA 2017 Инструмент режущий Стр. K56 0613 Lab2u

MagicDrill DRZ Toolholder Dimensions K DRA DRC DRV DRS DRZ DRX DRW Fine Micro No. of Inserts Dimension (mm) Размеры в мм Spare Parts Max. Clamp Screw Wrench Plug Applicable Inserts O K51 Description Обозначение td. w Dc L1 L2 L3 d1 Rc Offset (Radial) (mm) u DT S20 -DRZ1339-05 13 108 65 39 +0.5 -DRZ135405-05 -DRZ1442-05 -DRZ145435-05 -DRZ1545-05 2 13.5 14 14.5 15 108 112 112 115 65 69 69 72 40.5 42 43.5 45 20 27 Rc1/8 +0.5 +0.5 +0.5 +0.5 SB-2045TR FT-6 GP-1 ZCMT050203 ZCMT050203SP ZCMT050203SU -DRZ155465-05 15.5 115 72 46.5 +0.5 S25 -DRZ1648-06 -DRZ165495-06 -DRZ1751-06 -DRZ175525-06 -DRZ1854-06 16 16.5 17 17.5 18 131 131 133 133 136 77 77 79 79 82 48 49.5 51 52.5 54 .1.9.8.7.6 T dddo +++++ ZCMT06T204 -DRZ185555-06 2 18.5 136 82 55.5 25 32 Rc1/8 +0.6 SB-2260TR DT-7 GP-1 ZCMT06T204SP -DRZ1957-06 19 139 85 57 +0.5 ZCMT06T204SU -DRZ195585-06 19.5 139 85 58.5 +0.5 -DRZ2060-06 20 143 89 60 +0.5 -DRZ205615-06 20.5 146 92 61.5 +0.3 -DRZ2163-06 21 146 92 63 +0.2 -DRZ215645-08 21.5 147 93 64.5 +1.8 -DRZ2266-08 22 147 93 66 +1.6 -DRZ225675-08 22.5 147 93 67.5 33 +1.4 -DRZ2369-08 23 150 96 69 +1.3 -DRZ235705-08 23.5 150 96 70.5 +1.2 ZCMT080304 ZCMT080304SP -DRZ2472-08 -DRZ245735-08 2 24 24.5 152 152 98 98 72 73.5 25 Rc1/8 +1.1 +0.9 SB-2570TR DT-8 GP-1 -DRZ2575-08 25 155 101 75 35 +0.8 -DRZ255765-08 25.5 155 101 76.5 +0.7 -DRZ2678-08 26 158 104 78 +0.6 -DRZ265795-08 26.5 158 104 79.5 +0.5 S32 -DRZ2781-10 -DRZ275825-10 27 27.5 173 173 114 114 81 82.5 +2.5 +2.3 -DRZ2884-10 28 176 117 84 42 +2.2 -DRZ285855-10 28.5 176 117 85.5 +2.1 -DRZ2987-10 29 179 120 87 +2.0 -DRZ295885-10 2 29.5 179 120 88.5 32 Rc1/4 +1.8 SB-4085TR DT-15 GP-2 ZCMT10T304 -DRZ3090-10 30 181 122 90 +1.7 ZCMT10T304SP -DRZ305915-10 30.5 181 122 91.5 +1.5 -DRZ3193-10 31 183 124 93 45 +1.5 -DRZ315945-10 31.5 183 124 94.5 +1.3 -DRZ3296-10 32 187 128 96 +1.2 -DRZ325975-10 32.5 187 128 97.5 +1.0 -DRZ3399-12 33 193 134 99 +2.9 -DRZ34102-12 34 197 138 102 +2.7 -DRZ35105-12 35 199 140 105 +2.4 -DRZ36108-12 -DRZ37111-12 2 36 37 203 205 144 146 108 111 32 55 Rc1/4 +2.2 +1.9 SB-5085TR DT-20 GP-2 ZCMT12T306 ZCMT12T304SP -DRZ38114-12 38 208 149 114 +1.7 -DRZ39117-12 39 211 152 117 +1.4 -DRZ40120-12 40 212 153 120 +1.2 When offset drilling, reduce feed rate to 0.08mm/rev or less. See page K47 for Adjustable Sleeve (SHE type). Recommended Cutting Conditions Рекомендованные режимы резания на станках O K63 Trouble shooting O K50 : Std. Item Стандартная позиция K56
