KYOCERA | Каталог KYOCERA 2017 Инструмент режущий для металлорежущих станков (Всего 1072 стр.) |
|||||

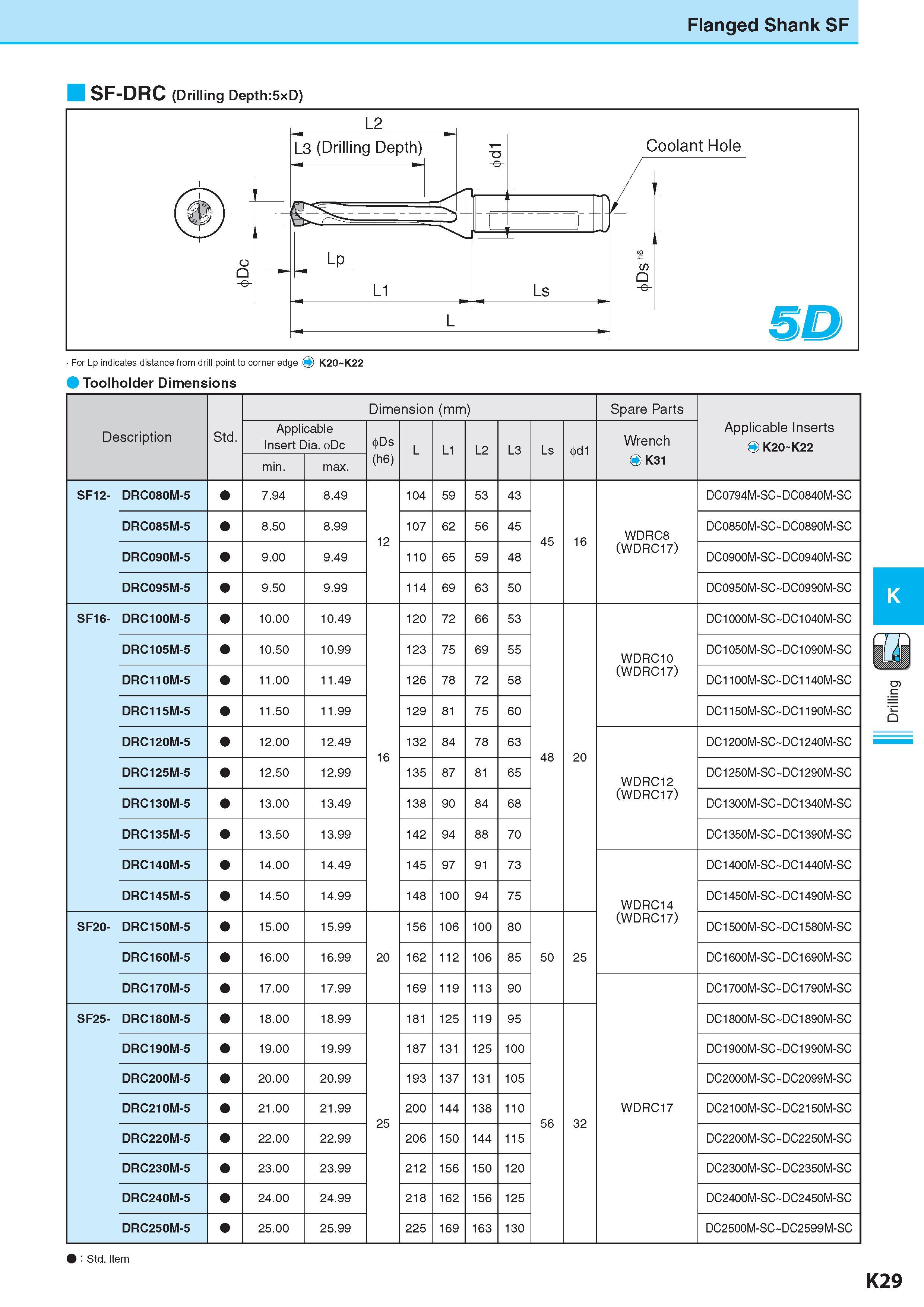

586 Каталог KYOCERA 2017 Инструмент сборный и монолитный для станков Стр.K29 |
|||||
Каталог KYOCERA 2017 Инструмент режущий Стр. K29 0586 Lab2u Flanged Shank SF SF-DRC (Drilling Depth:5xD) Toolholder Dimensions Description Обозначение Std. Dimension (mm) Размеры в мм Spare Parts Applicable Inserts O K20 K22 Applicable Insert Dia. Dc Ds (h6) L L1 L2 L3 Ls d1 Wrench O K31 min. max. SF12- DRC080M-5 7.94 8.49 12 104 59 53 43 45 16 WDRC8 (WDRC17) DC0794M-SC DC0840M-SC DRC085M-5 8.50 8.99 107 62 56 45 DC0850M-SC DC0890M-SC DRC090M-5 9.00 9.49 110 65 59 48 DC0900M-SC DC0940M-SC DRC095M-5 9.50 9.99 114 69 63 50 DC0950M-SC DC0990M-SC SF16- DRC100M-5 10.00 10.49 16 120 72 66 53 48 20 WDRC10 (WDRC17) DC1000M-SC DC1040M-SC DRC105M-5 10.50 10.99 123 75 69 55 DC1050M-SC DC1090M-SC DRC110M-5 11.00 11.49 126 78 72 58 DC1100M-SC DC1140M-SC DRC115M-5 11.50 11.99 129 81 75 60 DC1150M-SC DC1190M-SC DRC120M-5 12.00 12.49 132 84 78 63 WDRC12 (WDRC17) DC1200M-SC DC1240M-SC DRC125M-5 12.50 12.99 135 87 81 65 DC1250M-SC DC1290M-SC DRC130M-5 13.00 13.49 138 90 84 68 DC1300M-SC DC1340M-SC DRC135M-5 13.50 13.99 142 94 88 70 DC1350M-SC DC1390M-SC DRC140M-5 14.00 14.49 145 97 91 73 WDRC14 (WDRC17) DC1400M-SC DC1440M-SC DRC145M-5 14.50 14.99 148 100 94 75 DC1450M-SC DC1490M-SC SF20- DRC150M-5 15.00 15.99 20 156 106 100 80 50 25 DC1500M-SC DC1580M-SC DRC160M-5 16.00 16.99 162 112 106 85 DC1600M-SC DC1690M-SC DRC170M-5 17.00 17.99 169 119 113 90 WDRC17 DC1700M-SC DC1790M-SC SF25- DRC180M-5 18.00 18.99 25 181 125 119 95 56 32 DC1800M-SC DC1890M-SC DRC190M-5 19.00 19.99 187 131 125 100 DC1900M-SC DC1990M-SC DRC200M-5 20.00 20.99 193 137 131 105 DC2000M-SC DC2099M-SC DRC210M-5 21.00 21.99 200 144 138 110 DC2100M-SC DC2150M-SC DRC220M-5 22.00 22.99 206 150 144 115 DC2200M-SC DC2250M-SC DRC230M-5 23.00 23.99 212 156 150 120 DC2300M-SC DC2350M-SC DRC240M-5 24.00 24.99 218 162 156 125 DC2400M-SC DC2450M-SC DRC250M-5 25.00 25.99 225 169 163 130 DC2500M-SC DC2599M-SC 9 : Std. Item Стандартная позиция Drilling |
|||||
