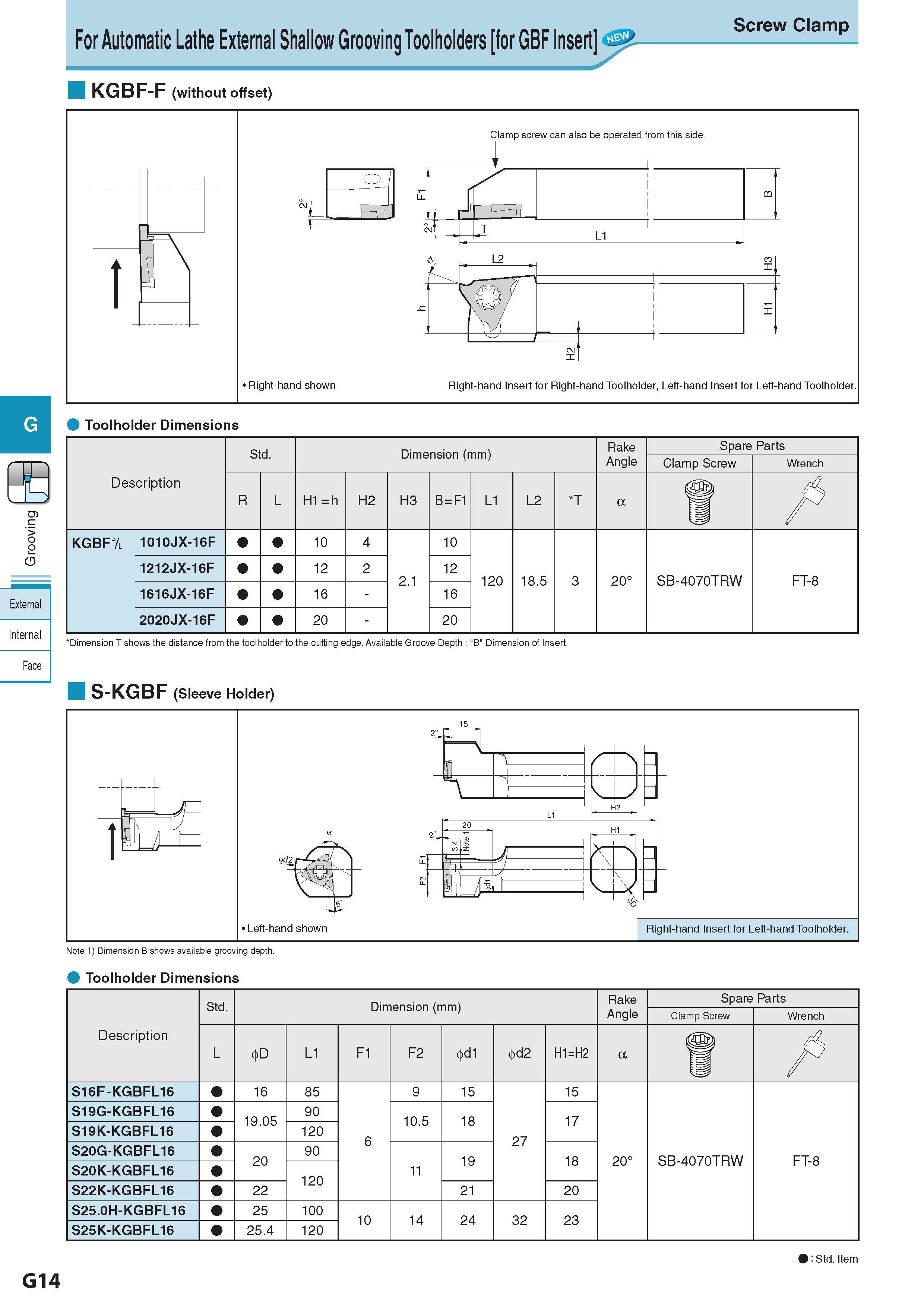

For Automatic Lathe External Shallow Grooving Toolholders for GBF Insert Screw Clamp KGBF-F (without offset) Toolholder Dimensions Description Обозначение Std. Dimension (mm) Размеры в мм Rake Angle Spare Parts Clamp Screw Wrench R L H1 = h H2 H3 B = F1 L1 L2 T a u / KGBF& 1010JX-16F 10 4 2.1 10 120 18.5 3 2 o o SB-4070TRW FT-8 1212JX-16F 12 2 12 1616JX-16F 16 - 16 2020JX-16F 20 - 20 External Internal Face ’Dimension T shows the distance from the toolholder to the cutting edge. Available Groove Depth : "B" Dimension of Insert. S-KGBF (Sleeve Holder) G Note 1) Dimension B shows available grooving depth. Toolholder Dimensions Std. Dimension (mm) Размеры в мм Rake Spare Parts Angle Clamp Screw Wrench Description Обозначение L D L1 F1 F2 d1 d2 H1=H2 a u / S16F-KGBFL16 16 85 9 15 15 S19G-KGBFL16 19.05 90 10.5 18 17 S19K-KGBFL16 120 6 27 S20G-KGBFL16 20 90 19 18 ° 0 2 SB-4070TRW FT-8 S20K-KGBFL16 120 11 S22K-KGBFL16 22 21 20 S25.0H-KGBFL16 25 100 10 14 24 32 23 S25K-KGBFL16 25.4 120 : Std. Item Стандартная позиция G14
