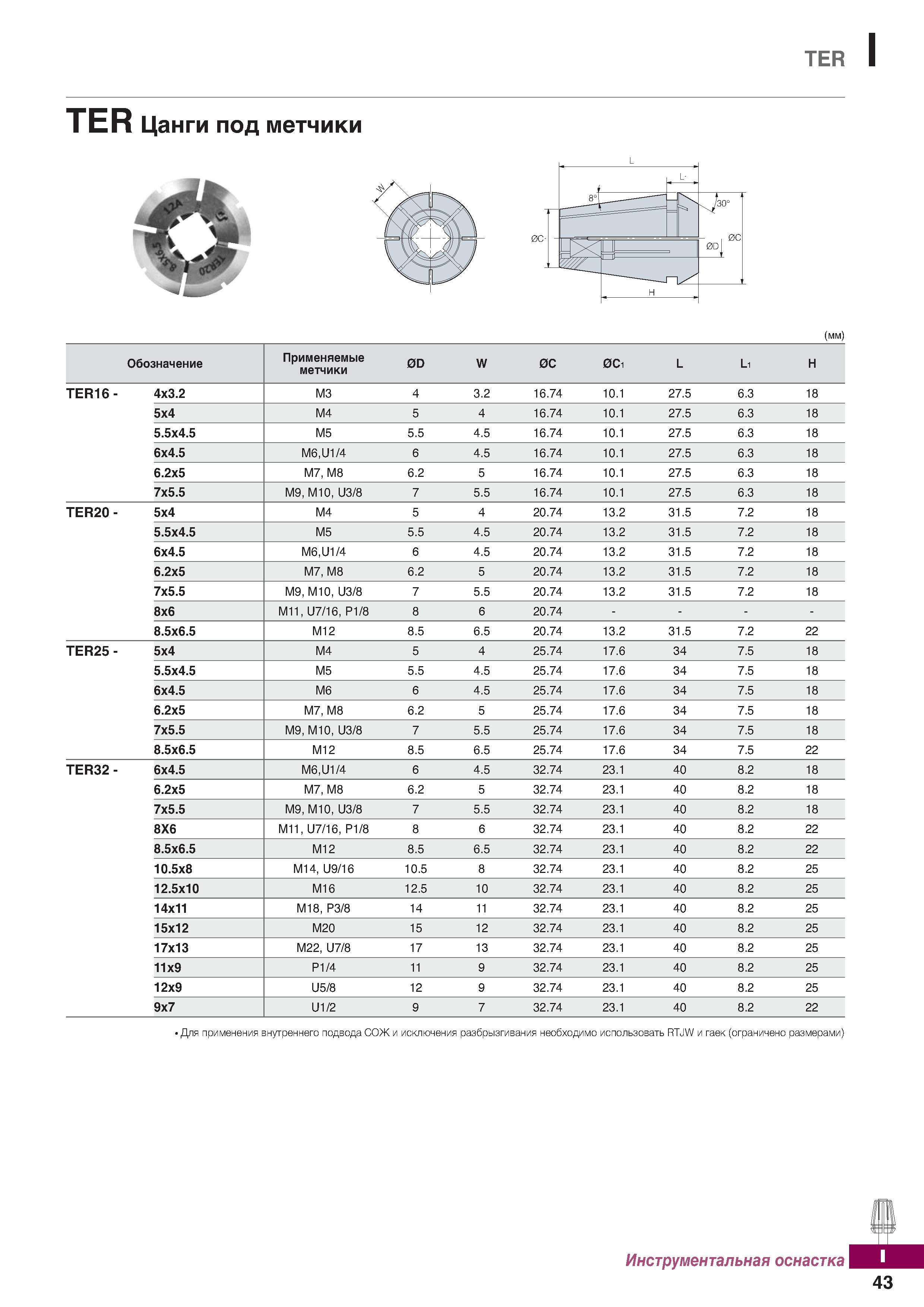

TER I TER Цанги под метчики (мм) Обозначение Применяемые метчики 0D W 0С 0Ci L Li H TER16- 4x3.2 М3 4 3.2 16.74 10.1 27.5 6.3 18 5x4 М4 5 4 16.74 10.1 27.5 6.3 18 5.5х4.5 М5 5.5 4.5 16.74 10.1 27.5 6.3 18 6x4.5 M6.U1 4 6 4.5 16.74 10.1 27.5 6.3 18 6.2x5 М7, М8 6.2 5 16.74 10.1 27.5 6.3 18 7x5.5 М9, М10, U3 8 7 5.5 16.74 10.1 27.5 6.3 18 TER20- 5x4 М4 5 4 20.74 13.2 31.5 7.2 18 5.5х4.5 М5 5.5 4.5 20.74 13.2 31.5 7.2 18 6x4.5 M6.U1 4 6 4.5 20.74 13.2 31.5 7.2 18 6.2x5 М7, М8 6.2 5 20.74 13.2 31.5 7.2 18 7x5.5 М9, М10, U3 8 7 5.5 20.74 13.2 31.5 7.2 18 8x6 М11, U7 16, Р1 8 8 6 20.74 8.5х6.5 М12 8.5 6.5 20.74 13.2 31.5 7.2 22 TER25- 5x4 М4 5 4 25.74 17.6 34 7.5 18 5.5х4.5 М5 5.5 4.5 25.74 17.6 34 7.5 18 6x4.5 Мб 6 4.5 25.74 17.6 34 7.5 18 6.2x5 М7, М8 6.2 5 25.74 17.6 34 7.5 18 7x5.5 М9, М10, U3 8 7 5.5 25.74 17.6 34 7.5 18 8.5х6.5 М12 8.5 6.5 25.74 17.6 34 7.5 22 TER32- 6x4.5 M6.U1 4 6 4.5 32.74 23.1 40 8.2 18 6.2x5 М7, М8 6.2 5 32.74 23.1 40 8.2 18 7x5.5 М9, М10, U3 8 7 5.5 32.74 23.1 40 8.2 18 8X6 М11, U7 16, Р1 8 8 6 32.74 23.1 40 8.2 22 8.5х6.5 М12 8.5 6.5 32.74 23.1 40 8.2 22 10.5x8 М14, U9 16 10.5 8 32.74 23.1 40 8.2 25 12.5x10 М16 12.5 10 32.74 23.1 40 8.2 25 14x11 М18, РЗ 8 14 11 32.74 23.1 40 8.2 25 15x12 М20 15 12 32.74 23.1 40 8.2 25 17x13 М22, U7 8 17 13 32.74 23.1 40 8.2 25 11x9 Р1 4 11 9 32.74 23.1 40 8.2 25 12x9 U5 8 12 9 32.74 23.1 40 8.2 25 9x7 U1 2 9 7 32.74 23.1 40 8.2 22 Для применения внутреннего подвода СОЖ и исключения разбрызгивания необходимо использовать RTJW и гаек (ограничено размерами) Инструментальная оснастка 43
