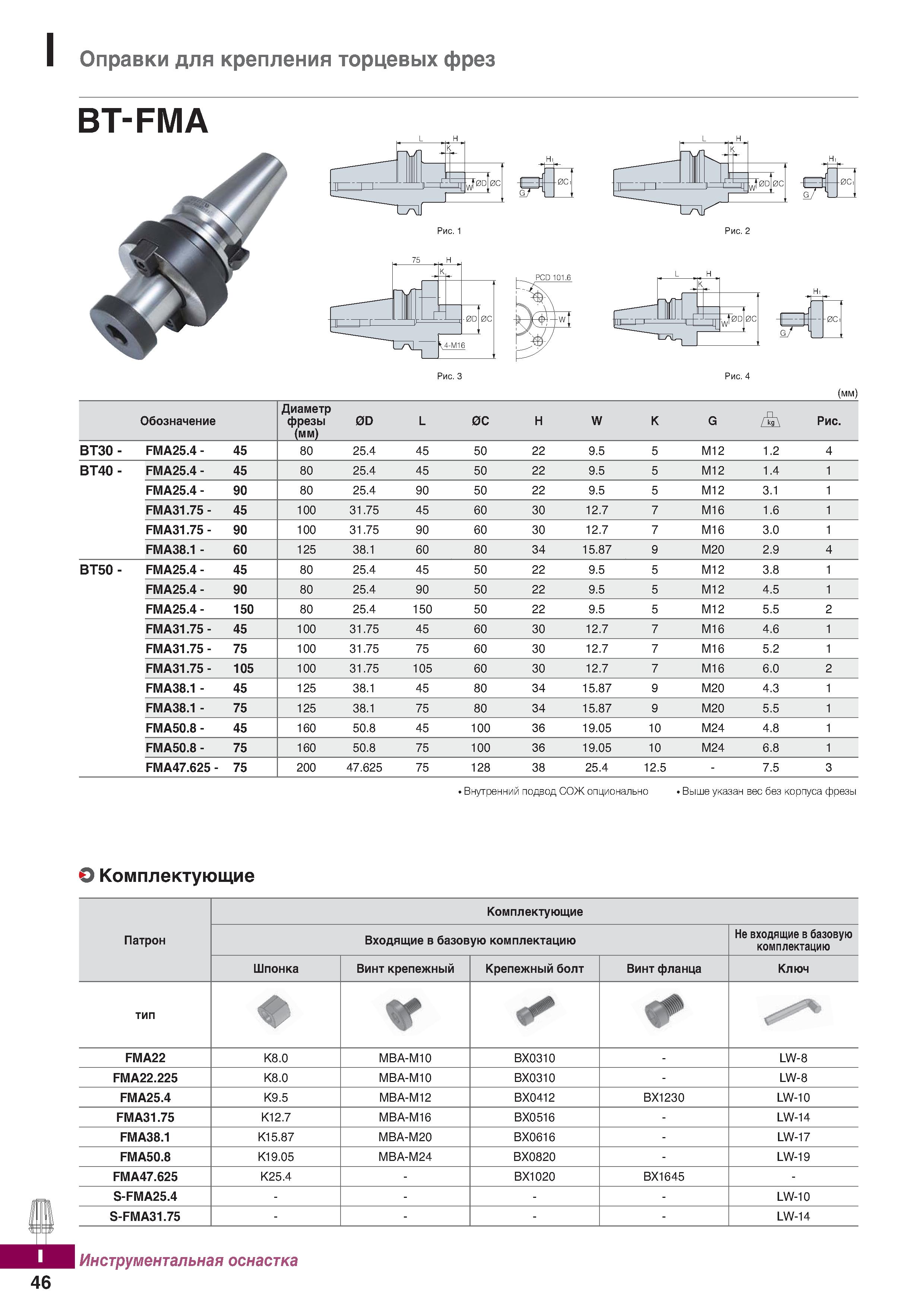

1103 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.I46

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. I46 1103 Lab2u

Оправки для крепления торцевых фрез BT-FMA H (мм) Обозначение Диаметр фрезы (мм) 0D L 0С H W K G Рис. ВТ30- FMA25.4 - 45 80 25.4 45 50 22 9.5 5 М12 1.2 4 ВТ40- FMA25.4 - 45 80 25.4 45 50 22 9.5 5 М12 1.4 1 FMA25.4 - 90 80 25.4 90 50 22 9.5 5 М12 3.1 1 FMA31.75- 45 100 31.75 45 60 30 12.7 7 М16 1.6 1 FMA31.75- 90 100 31.75 90 60 30 12.7 7 М16 3.0 1 FMA38.1 - 60 125 38.1 60 80 34 15.87 9 М20 2.9 ВТ50- FMA25.4 - 45 80 25.4 45 50 22 9.5 5 М12 3.8 1 FMA25.4 - 90 80 25.4 90 50 22 9.5 5 М12 4.5 1 FMA25.4 - 150 80 25.4 150 50 22 9.5 5 М12 5.5 FMA31.75- 45 100 31.75 45 60 30 12.7 7 М16 4.6 1 FMA31.75- 75 100 31.75 75 60 30 12.7 7 М16 5.2 1 FMA31.75- 105 100 31.75 105 60 30 12.7 7 М16 6.0 FMA38.1 - 45 125 38.1 45 80 34 15.87 9 М20 4.3 1 FMA38.1 - 75 125 38.1 75 80 34 15.87 9 М20 5.5 1 FMA50.8 - 45 160 50.8 45 100 36 19.05 10 М24 4.8 1 FMA50.8 - 75 160 50.8 75 100 36 19.05 10 М24 6.8 1 FMA47.625 - 75 200 47.625 75 128 38 25.4 12.5 - 7.5 3 Внутренний подвод СОЖ опционально Выше указан вес без корпуса фрезы Комплектующие Патрон Комплектующие Входящие в базовую комплектацию Не входящие в базовую комплектацию Шпонка Винт крепежный Крепежный болт Винт фланца Ключ тип FMA22 К8.0 МВА-М10 ВХ0310 - LW-8 FMA22.225 К8.0 МВА-М10 ВХ0310 - LW-8 FMA25.4 К9.5 МВА-М12 ВХ0412 ВХ1230 LW-10 FMA31.75 К12.7 МВА-М16 ВХ0516 - LW-14 FMA38.1 К15.87 МВА-М20 ВХ0616 - LW-17 FMA50.8 К19.05 МВА-М24 ВХ0820 - LW-19 FMA47.625 К25.4 - ВХ1020 ВХ1645 - S-FMA25.4 LW-10 S-FMA31.75 LW-14 Инструментальная оснастка 46
