1099 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.I42

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. I42 1099 Lab2u

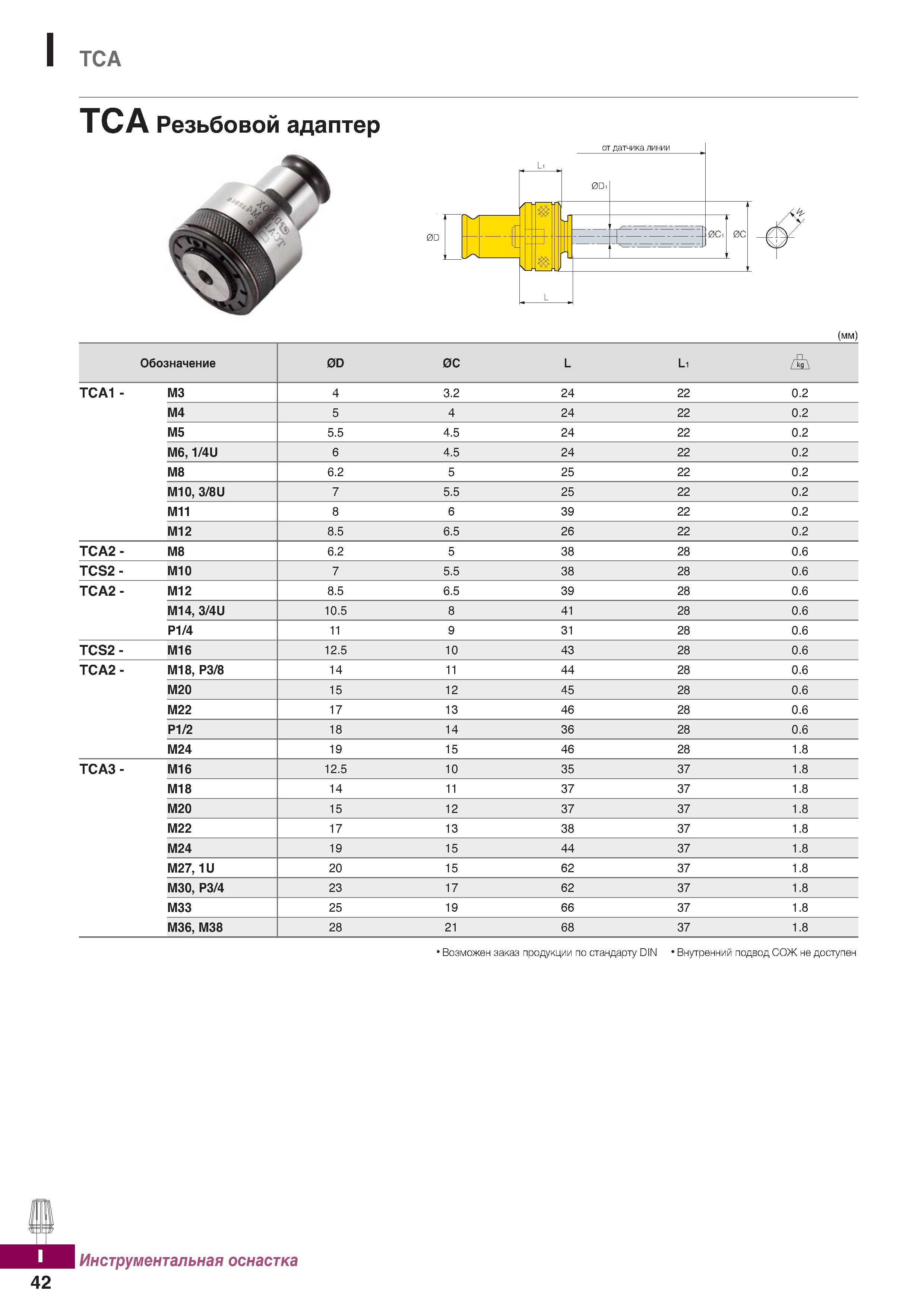

I ТСА ТСА Резьбовой адаптер (мм) Обозначение 0D 0С L Li TCA1 - мз 4 3.2 24 22 0.2 М4 5 4 24 22 0.2 М5 5.5 4.5 24 22 0.2 Мб, 1 4U 6 4.5 24 22 0.2 М8 6.2 5 25 22 0.2 M10,3 8U 7 5.5 25 22 0.2 М11 8 6 39 22 0.2 М12 8.5 6.5 26 22 0.2 TCA2- М8 6.2 5 38 28 0.6 TCS2- М10 7 5.5 38 28 0.6 TCA2- М12 8.5 6.5 39 28 0.6 М14, 3 4U 10.5 8 41 28 0.6 Р1 4 11 9 31 28 0.6 TCS2- М16 12.5 10 43 28 0.6 TCA2- М18, РЗ 8 14 11 44 28 0.6 М20 15 12 45 28 0.6 М22 17 13 46 28 0.6 Р1 2 18 14 36 28 0.6 М24 19 15 46 28 1.8 TCA3- М16 12.5 10 35 37 1.8 М18 14 11 37 37 1.8 М20 15 12 37 37 1.8 М22 17 13 38 37 1.8 М24 19 15 44 37 1.8 М27, 1U 20 15 62 37 1.8 МЗО, РЗ 4 23 17 62 37 1.8 МЗЗ 25 19 66 37 1.8 М36, М38 28 21 68 37 1.8 Возможен заказ продукции по стандарту DIN Внутренний подвод СОЖ не доступен Инструментальная оснастка 42
