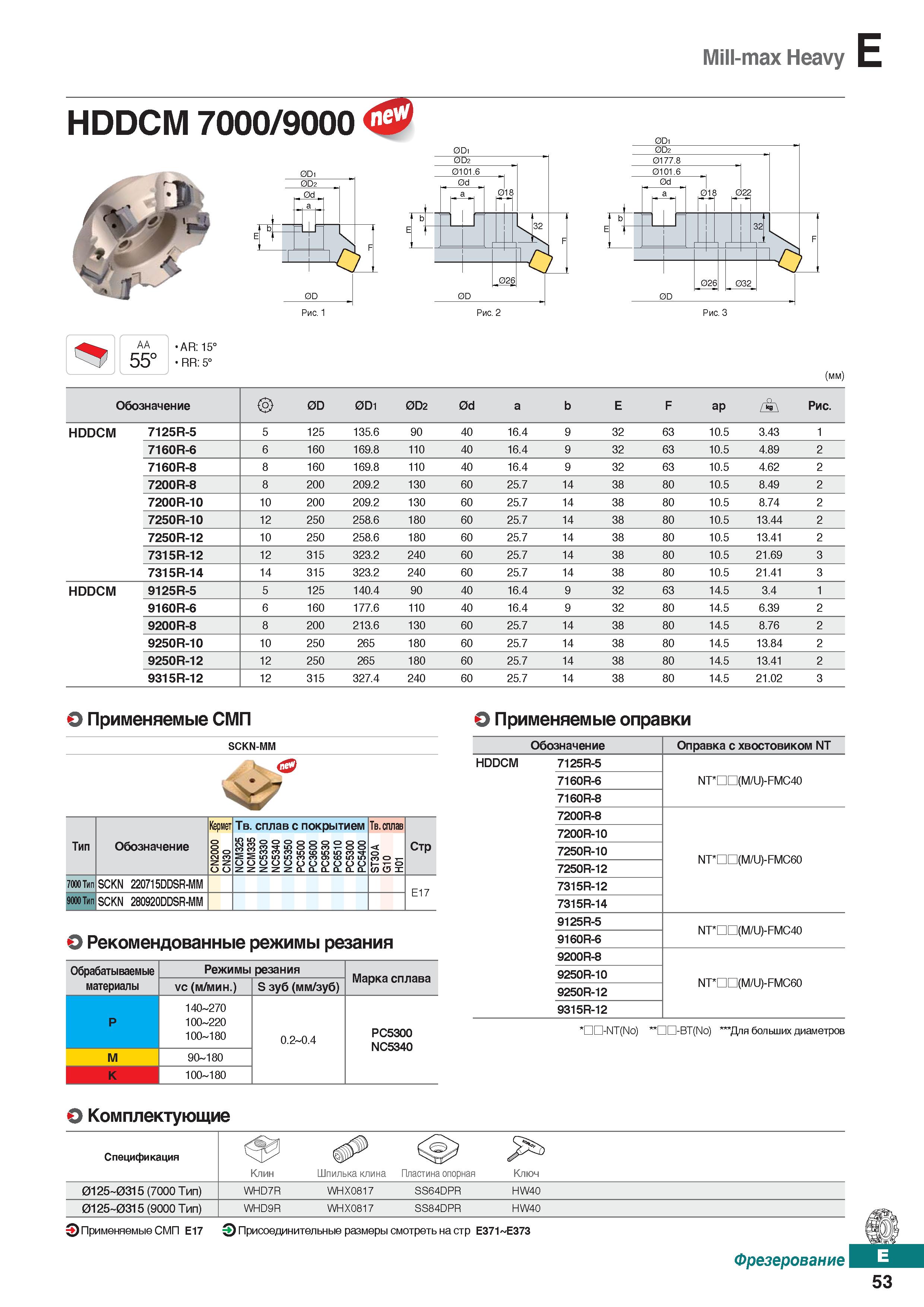

Mill-max Heavy HDDCM 7000 9000 W AA 55° AR: 15° RR: 5° (mm) Обозначение 0D 0D1 0D2 0d a b Е F ар i b Рис. HDDCM 7125R-5 5 125 135.6 90 40 16.4 9 32 63 10.5 3.43 1 7160R-6 6 160 169.8 110 40 16.4 9 32 63 10.5 4.89 2 7160R-8 8 160 169.8 110 40 16.4 9 32 63 10.5 4.62 2 7200R-8 8 200 209.2 130 60 25.7 14 38 80 10.5 8.49 2 7200R-10 10 200 209.2 130 60 25.7 14 38 80 10.5 8.74 2 7250R-10 12 250 258.6 180 60 25.7 14 38 80 10.5 13.44 2 7250R-12 10 250 258.6 180 60 25.7 14 38 80 10.5 13.41 2 7315R-12 12 315 323.2 240 60 25.7 14 38 80 10.5 21.69 3 7315R-14 14 315 323.2 240 60 25.7 14 38 80 10.5 21.41 3 HDDCM 9125R-5 5 125 140.4 90 40 16.4 9 32 63 14.5 3.4 1 9160R-6 6 160 177.6 110 40 16.4 9 32 80 14.5 6.39 2 9200R-8 8 200 213.6 130 60 25.7 14 38 80 14.5 8.76 2 9250R-10 10 250 265 180 60 25.7 14 38 80 14.5 13.84 2 9250R-12 12 250 265 180 60 25.7 14 38 80 14.5 13.41 2 9315R-12 12 315 327.4 240 60 25.7 14 38 80 14.5 21.02 3 Применяемые сменные режущие пластины (СМП) Применяемые оправки SCKN-MM Кермет Твердый сплав с покрытием Твердый сплав Тип Обозначение CN2000 CN30 JGJSooooooooo ЙЙСОчГЮООСОт-ОО 22Ю1Л1ЛПП(Я(01П1Л CCCCCCCCCCC ZZZZZCLCLCLCLCLCL ST30A G10 H01 Стр 7000 Тип SCKN 220715DDSR-MM Е17 ЭОООТип SCKN 280920DDSR-MM Рекомендованные режимы резания Обрабатываемые материалы Режимы резания Марка сплава vc ( м/мин .) S зуб (мм/зуб) Р 140-270 100-220 100-180 0.2-0.4 РС5300 NC5340 M 90-180 K 100-180 Обозначение Оправка с хвостовиком NT HDDCM 7125R-5 NT nD(M U)-FMC40 7160R-6 7160R-8 7200R-8 NT nD(M U)-FMC60 7200R-10 7250R-10 7250R-12 7315R-12 7315R-14 9125R-5 NT nD(M U)-FMC40 9160R-6 9200R-8 NT nD(M U)-FMC60 9250R-10 9250R-12 9315R-12 ’ -NT(No) ’’ -BT(No) ’’’Для больших диаметров Комплектующие Спецификация Клин Шпилька клина Пластина опорная Ключ 0125-0315(7000 Тип) WHD7R WHX0817 SS64DPR HW40 0125-0315(9000 Тип) WHD9R WHX0817 SS84DPR HW40 Применяемые сменные режущие пластины (СМП) E17 Присоединительныеразмерысмотретьнастр Е371 Е373 Фрезерование 53
