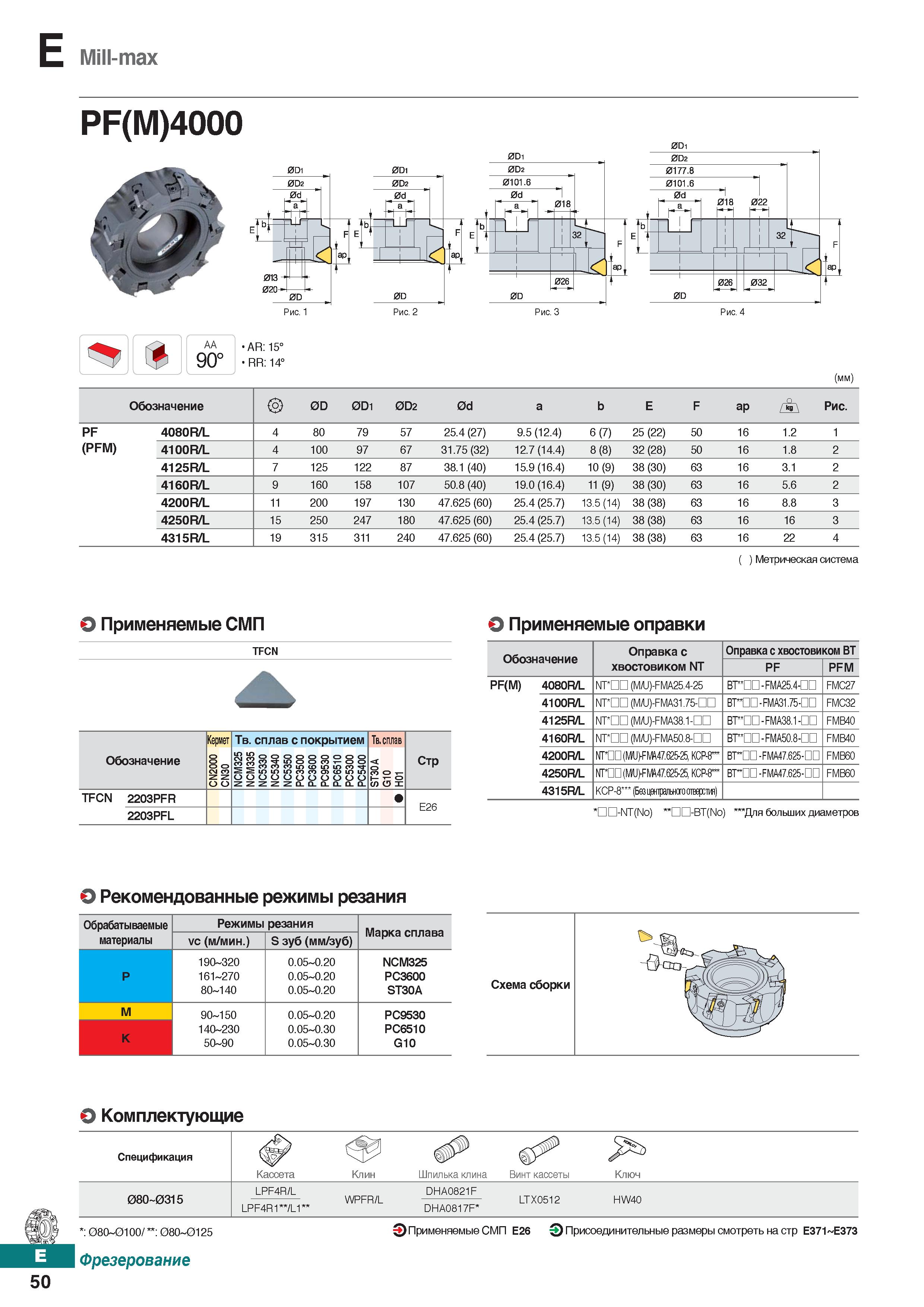

481 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E50

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E50 0481 Lab2u

Mill-max PF(M)4000 AA 90° AR: 15° RR: 14° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. PF 4080R/L 4 80 79 57 25.4 (27) 9.5(12.4) 6(7) 25 (22) 50 16 1.2 1 (PFM) 4100R/L 4 100 97 67 31.75(32) 12.7(14.4) 8(8) 32 (28) 50 16 1.8 2 4125R/L 7 125 122 87 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 16 3.1 2 4160R/L 9 160 158 107 50.8 (40) 19.0(16.4) 11 (9) 38 (30) 63 16 5.6 2 4200R/L 11 200 197 130 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 16 8.8 3 4250R/L 15 250 247 180 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 16 16 3 4315R/L 19 315 311 240 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 16 22 4 ) Метрическая система Применяемые сменные режущие пластины (СМП) TFCN Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 &&000000000 ЙЙСОчГЮООСОт-ОО 221П1П1ЛСОООФ(01Л1Л CCCCCCCCCCC ZZZZZCLCLCLCLCLCL ST30A G10 H01 Стр TFCN 2203PFR Е26 2203PFL Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ PF PFM PF(M) 4080R/L 1МТ (M U)-FMA25.4-25 ВТ -FMA25.4-DD FMC27 4100R/L NT DD (M U)-FMA31.75-DD ВТ -FMA31.75-DD FMC32 4125R/L NT DD (M U)-FMA38.1-DD ВТ Ш-FMA38.1-HD FMB40 4160R/L NT DD (M U)-FMA50.8-DD ВТ ПП -FMA50.8-HD FMB40 4200R/L NTHD (WU)-FIVft47.625-25, KCP-8 ВТ ПП-FMA47.625-DD FMB60 4250R/L NTHD (WVU )-FMA47.e25-25, KCP-8 ВТ ПП-FMA47.625-DD FMB60 4315R/L KCP-8 (Без центрального OTBepciviH) ’ -NT(No) ’’ -BT(No) ’’’Длябольшихдиаметров Рекомендованные режимы резания Обрабатываемые материалы Режимы резания Марка сплава vc ( м/мин .) S зуб (мм/зуб) P 190-320 161-270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3600 ST30A M 90-150 140-230 50-90 0.05-0.20 0.05-0.30 0.05-0.30 PC9530 PC6510 G10 K Комплектующие Спецификация Кассета Клин Шпилька клина Винт кассеты Ключ 08О 0315 LPF4R/L WPFR/L DHA0821F LTX0512 HW40 LPF4R1 L1 DHA0817F 50 : 080-0100 : 080-0125 Фрезерование Применяемые сменные режущие пластины (СМП) E26 Присоединительныеразмерысмотретьнастр E371 E373
