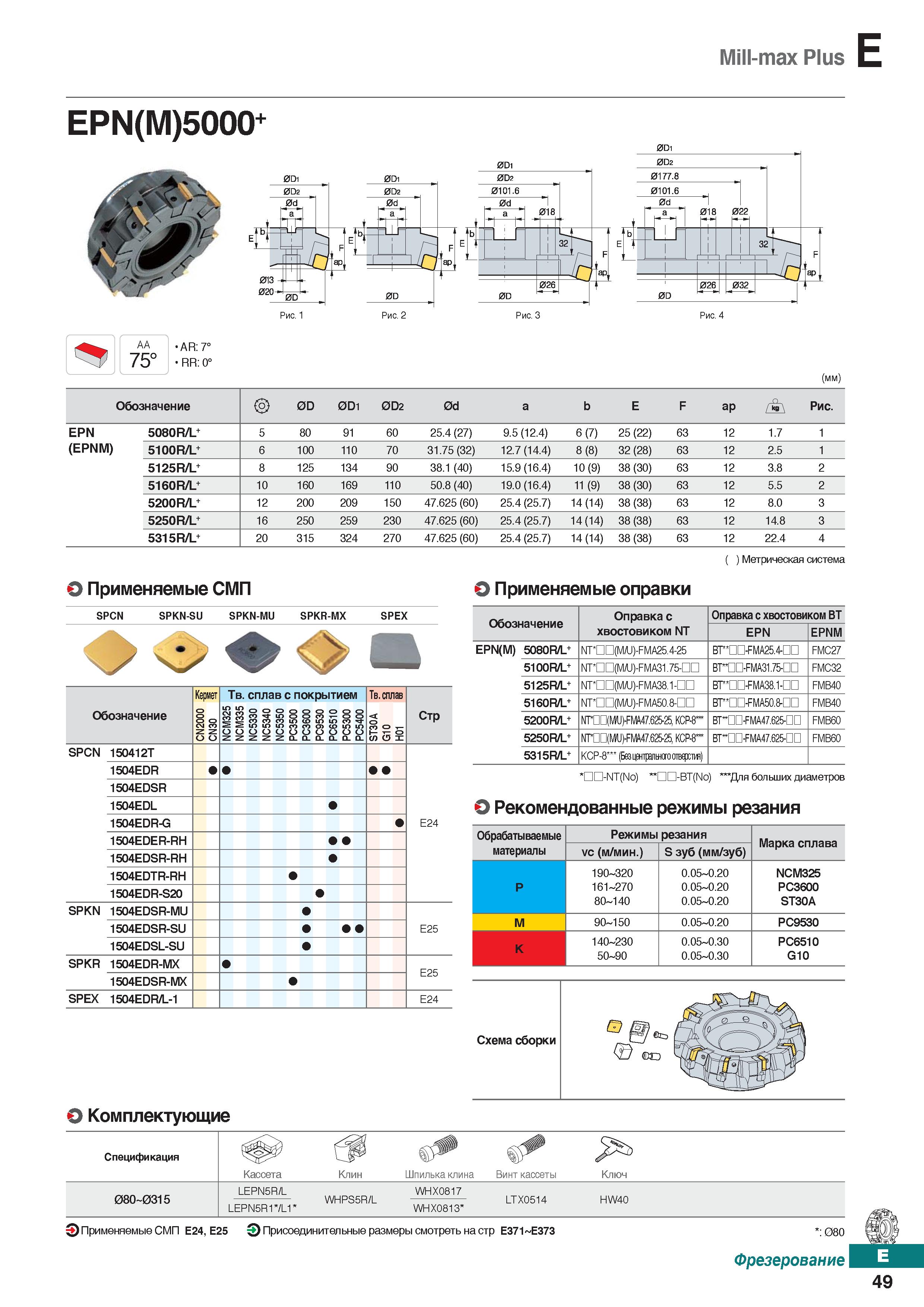

Mill-max Plus EPN(M)5000+ 0D1 AA 75° AR: 7° RR: 0° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. EPN 5080R/L+ 5 80 91 60 25.4 (27) 9.5(12.4) 6(7) 25 (22) 63 12 1.7 1 (EPNM) 5100R/L+ 6 100 110 70 31.75(32) 12.7(14.4) 8(8) 32 (28) 63 12 2.5 1 5125R/L+ 8 125 134 90 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 12 3.8 2 5160R/L+ 10 160 169 110 50.8 (40) 19.0(16.4) 11(9) 38 (30) 63 12 5.5 2 5200R/L+ 12 200 209 150 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 12 8.0 3 5250R/L+ 16 250 259 230 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 12 14.8 3 5315R/L+ 20 315 324 270 47.625 (60) 25.4 (25.7) 14(14) 38 (38) 63 12 22.4 4 ) Метрическая система Применяемые сменные режущие пластины (СМП) Применяемые оправки SPCN SPKN-SU SPKN-MU SPKR-MX SPEX N> 'O' О Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 0 3 N О NCM325 NCM335 NC5330 NC5340 0 5 3 5 C N PC3500 PC3600 PC9530 PC6510 PC5300 PC5400 ST30A G10 H01 Стр SPCN 150412T Е24 1504EDR 1504EDSR 1504EDL 1504EDR-G 1504EDER-RH 1504EDSR-RH 1504EDTR-RH 1504EDR-S20 SPKN 1504EDSR-MU Е25 1504EDSR-SU 1504EDSL-SU SPKR 1504EDR-MX Е25 1504EDSR-MX SPEX 1504EDR/L-1 Е24 Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ EPN EPNM EPN(M) 5080R/L+ NT DD(M U)-FMA25.4-25 BT m-FMA25.4-m FMC27 5100R/L+ NT nD(M U)-FMA31.75-nn BT nn-FMA31.75-nn FMC32 5125R/L+ NT m(M U)-FMA38.1-Dn BT"Dn-FMA38.1-nn FMB40 5160R/L+ NT nD(M U)-FMA50.8-nn BT"Dn-FMA50.8-nn FMB40 5200R/L+ NT nD(WIU)-FMA47.625-25, KCP-8 BT DD-FMA47.625-nn FMB60 5250R/L+ NT DD(WIU)-FMA47.625-25, KCP-8 BT DD-FMA47.625-nn FMB60 5315R/L+ KCP-8 (Без центрального отверстия) ’ -NT(No) ’’ -BT(No) ’’’Длябольшихдиаметров Рекомендованные режимы резания Обрабатываемые материалы Режимы резания Марка сплава vc ( м/мин .) S зуб (мм/зуб) P 190-320 161-270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3600 ST30A M 90-150 0.05-0.20 PC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 Комплектующие Спецификация 0 Кассета Клин Шпилька клина Винт кассеты Ключ 08О 0315 LEPN5R/L WHPS5R/L WHX0817 LTX0514 HW40 LEPN5R1 L1 WHX0813 Применяемые сменные режущие пластины (СМП) Е24,Е25 Присоединительныеразмерысмотретьнастр E371 E373 : 080 Фрезерование 49
