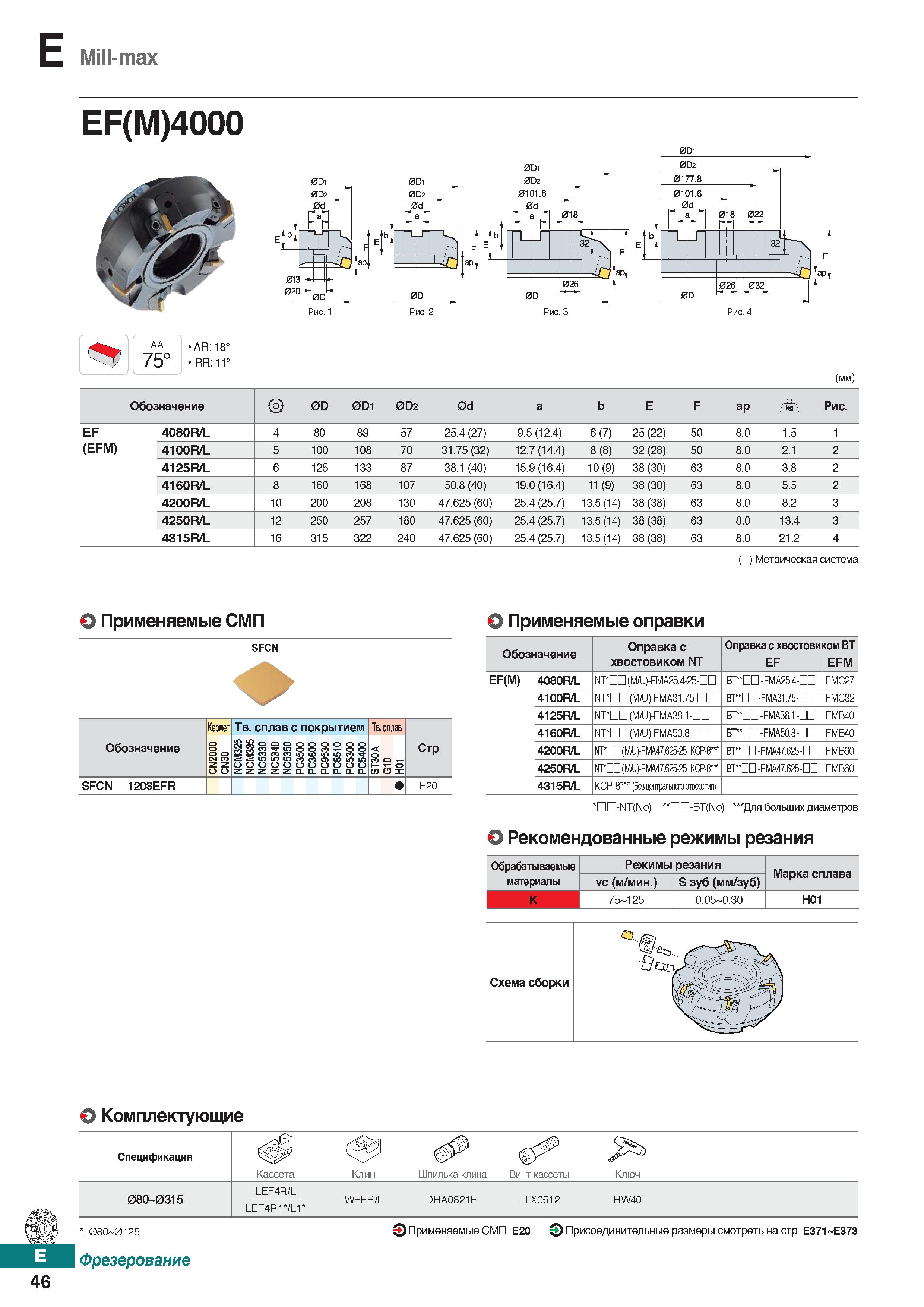

477 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.E46

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. E46 0477 Lab2u

Mill-max EF(M)4000 AA 75° AR: 18° RR: 11° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. EF 4080R/L 4 80 89 57 25.4 (27) 9.5(12.4) 6(7) 25 (22) 50 8.0 1.5 1 (EFM) 4100R/L 5 100 108 70 31.75(32) 12.7(14.4) 8(8) 32 (28) 50 8.0 2.1 2 4125R/L 6 125 133 87 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 8.0 3.8 2 4160R/L 8 160 168 107 50.8 (40) 19.0(16.4) 11(9) 38 (30) 63 8.0 5.5 2 4200R/L 10 200 208 130 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 8.0 8.2 3 4250R/L 12 250 257 180 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 8.0 13.4 3 4315R/L 16 315 322 240 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 8.0 21.2 4 ) Метрическая система Применяемые сменные режущие пластины (СМП) SFCN Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 ( П ЮООПт- оо 22Ю1Л1Л(0(0(Я(01Л1Л ZZZZZCLCLCLCLCLCL ST30A G10 H01 Стр SFCN 1203EFR Е20 Применяемые оправки Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ EF EFM EF(M) 4080R/L МТШ (M U)-FMA25.4-25-DD ВГШ-FMA25.4-HD FMC27 4100R/L NTHD (M U)-FMA31.75-DD ВТ -FMA31.75-DD FMC32 4125R/L NTHD (M U)-FMA38.1-DD ВГШ-FMA38.1-DD FMB40 4160R/L NTHD (M U)-FMA50.8-DD ВГШ-FMA50.8-DD FMB40 4200R/L NT DD (M U)-FMA47.625-25, KCP-8 ВТ ПП -FMA47.625-DD FMB60 4250R/L NT DD (M U)-FMA47.625-25, KCP-8 ВТ ПП -FMA47.625-DD FMB60 4315R/L KCP-8 (Без центрального отверстия) ’ -NT(No) ’’ -BT(No) ’’’Для больших диаметров Рекомендованные режимы резания Обрабатываемые материалы Режимы резания Марка сплава vc ( м/мин .) S зуб (мм/зуб) K 75-125 0.05-0.30 H01 Комплектующие Спецификация Кассета Клин Шпилька клина Винт кассеты Ключ 080-0315 LEF4R/L LEF4R1 L1 WEFR/L DHA0821F LTX0512 HW40 : 080-0125 Фрезерование 46 Применяемые сменные режущие пластины (СМП) Е20 0Присоединительныеразмерысмотретьнастр E371 E373
