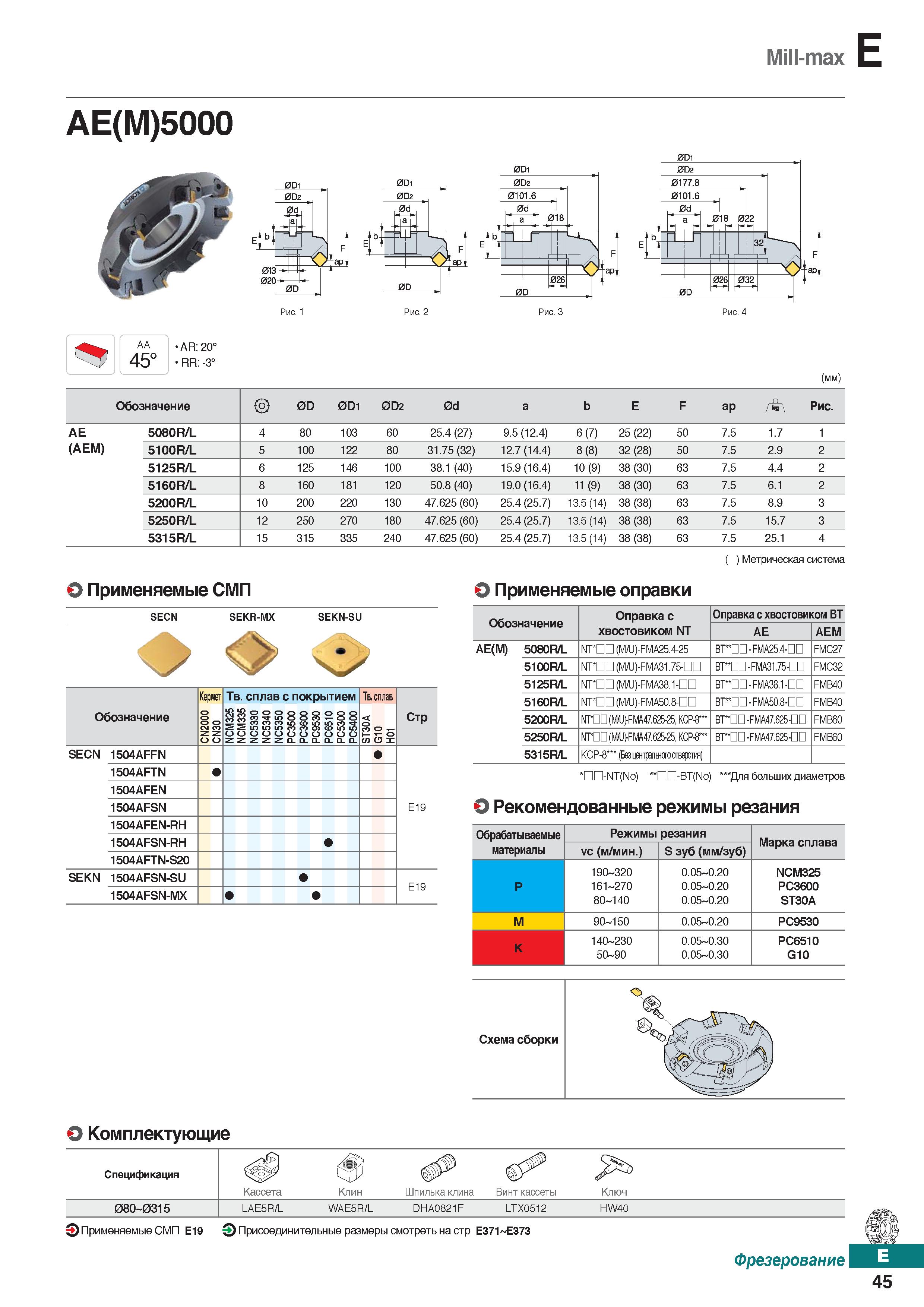

Mill-max АЕ(М)5000 AA 45° AR: 20° RR: -3° (mm) Обозначение 0D 0D1 0D2 0d a b Е F ар Рис. АЕ 5080R/L 4 80 103 60 25.4 (27) 9.5 (12.4) 6(7) 25 (22) 50 7.5 1.7 1 (АЕМ) 5100R/L 5 100 122 80 31.75 (32) 12.7(14.4) 8(8) 32 (28) 50 7.5 2.9 2 5125R/L 6 125 146 100 38.1 (40) 15.9(16.4) 10(9) 38 (30) 63 7.5 4.4 2 5160R/L 8 160 181 120 50.8 (40) 19.0(16.4) 11 (9) 38 (30) 63 7.5 6.1 2 5200R/L 10 200 220 130 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 7.5 8.9 3 5250R/L 12 250 270 180 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 7.5 15.7 3 5315R/L 15 315 335 240 47.625 (60) 25.4 (25.7) 13.5(14) 38 (38) 63 7.5 25.1 4 ) Метрическая система Применяемые сменные режущие пластины (СМП) Применяемые оправки SECN SEKR-MX SEKN-SU Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 OENO JOffiooooooooo ЙЙСОчГЮООСОт-ОО ППП П(0 1Л1ЛП 221Л1Л1Л(0(ОФ(01П1П CCCCCCCCCCC ZZZZZ£L£L£LQ.£La. ST30A G10 H01 Стр SECN 1504AFFN 1504AFTN 1504AFEN 1504AFSN Е19 1504AFEN-RH 1504AFSN-RH 1504AFTN-S20 SEKN 1504AFSN-SU Е19 1504AFSN-MX Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ АЕ АЕМ АЕ(М) 5080R/L NT DD (M U)-FMA25.4-25 ВТ ПП-FMA25.4-DD FMC27 5100R/L NT DD (M U)-FMA31.75-DD ВТ Ш-FMA31.75-DD FMC32 5125R/L NT DD (M U)-FMA38.1-DD ВТ ПП-FMA38.1-DD FMB40 5160R/L NT DD (M U)-FMA50.8-DD ВТ ПП-FMA50.8-CD FMB40 5200R/L NT DD (M U)-FMA47.625-25, KCP-8 ВТ Ш-FMA47.625-DD FMB60 5250R/L NT m (M U)-FMA47.625-25, KCP-8 ВТ Ш-FMA47.625-DD FMB60 5315R/L KCP-8 (Без центрального отверстия) ’ -NT(No) ’’ -BT(No) ’’’Для больших диаметров Рекомендованные режимы резания Обрабатываемые материалы Режимы резания Марка сплава vc ( м/мин .) S зуб (мм/зуб) P 190-320 161-270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3600 ST30A M 90-150 0.05-0.20 PC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 Комплектующие Спецификация Кассета Клин Шпилька клина Винт кассеты Ключ 080-0315 LAE5R/L WAE5R/L DHA0821F LTX0512 HW40 Применяемые сменные режущие пластины (СМП) E19 Присоединительныеразмерысмотретьнастр Е371 Е373 Фрезерование 45
