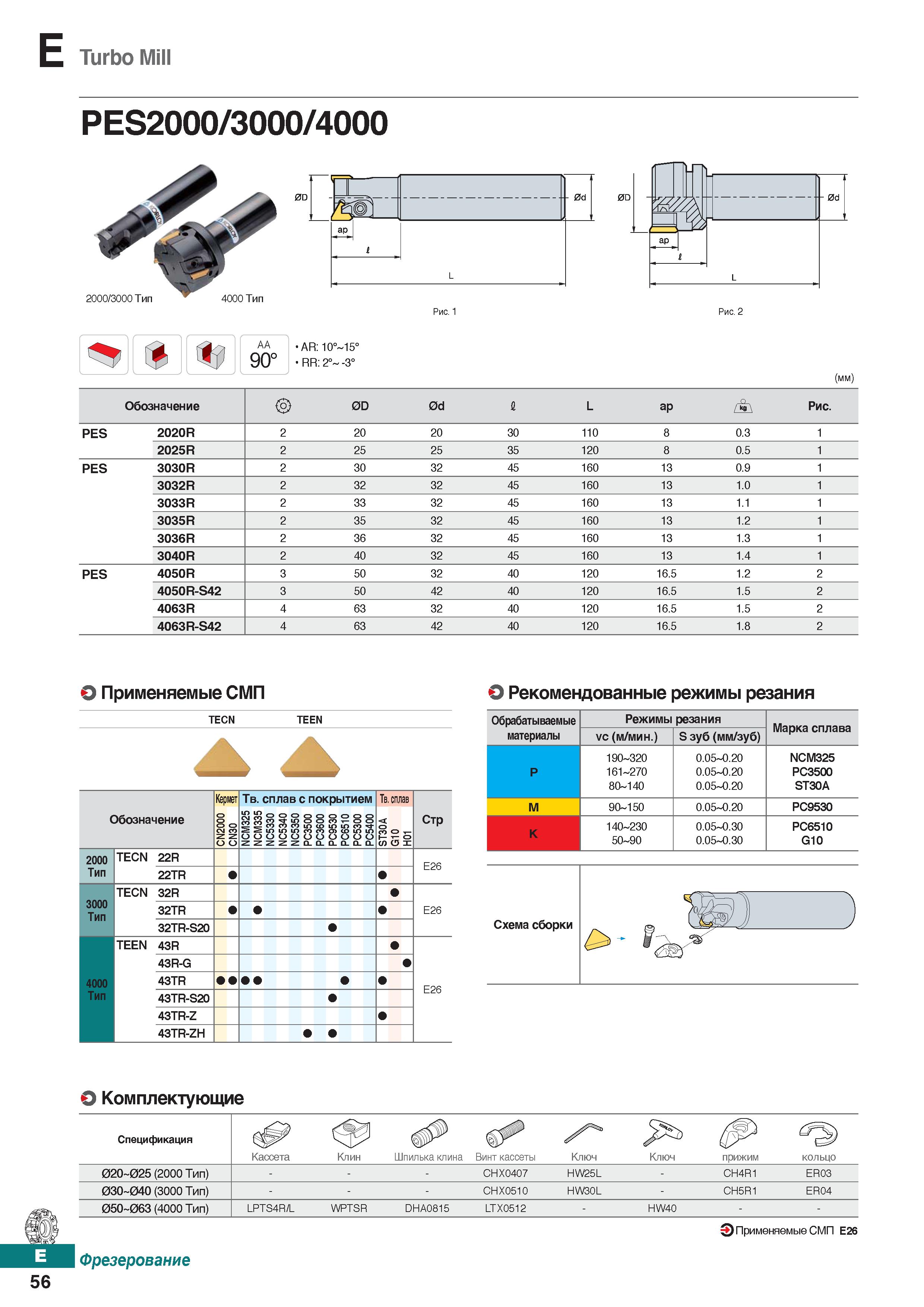

E Turbo Mill PES2000 3000 4000 2000 3000 Тип 4000 Тип 0d Рис. 1 Рис. 2 AA 90° AR: 10° 15° RR: 2° -3° (mm) Обозначение 0D 0d 1 L ар i Рис. PES 2020R 2 20 20 30 110 8 0.3 1 2025R 2 25 25 35 120 8 0.5 1 PES 3030R 2 30 32 45 160 13 0.9 1 3032R 2 32 32 45 160 13 1.0 1 3033R 2 33 32 45 160 13 1.1 1 3035R 2 35 32 45 160 13 1.2 1 3036R 2 36 32 45 160 13 1.3 1 3040R 2 40 32 45 160 13 1.4 1 PES 4050R 3 50 32 40 120 16.5 1.2 2 4050R-S42 3 50 42 40 120 16.5 1.5 2 4063R 4 63 32 40 120 16.5 1.5 2 4063R-S42 4 63 42 40 120 16.5 1.8 2 Применяемые сменные режущие пластины (СМП) TECN TEEN Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 KJffiooooooooo SJrn inoonT-oo ££1Л1Л1ЛППО>и)1Л1Л ZZZZZQ-Q-CLQ-Q-Q- ST30A G10 H01 Стр 2000 TECN 22R Е26 Тип 22TR 3000 Тип TECN 32R 32TR Е26 32TR-S20 TEEN 43R 43R-G 4000 43TR Е26 Тип 43TR-S20 43TR-Z 43TR-ZH Рекомендованные режимы резания Обрабатываемые материалы Режимы резания Марка сплава vc ( м/мин .) S зуб (мм/зуб) P 190-320 161-270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3500 ST30A M 90-150 0.05-0.20 PC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 Комплектующие Спецификация Кассета Клин Шпилька клина Винт кассеты Ключ Ключ прижим кольцо 02О 025 (2000 Тип) - СНХ0407 HW25L - CH4R1 ER03 03О 04О (3000 Тип) - СНХ0510 HW30L - CH5R1 ER04 05О 063 (4000 Тип) LPTS4R/L WPTSR DHA0815 LTX0512 - HW40 56 Фрезерование Применяемые сменные режущие пластины (СМП) E26
