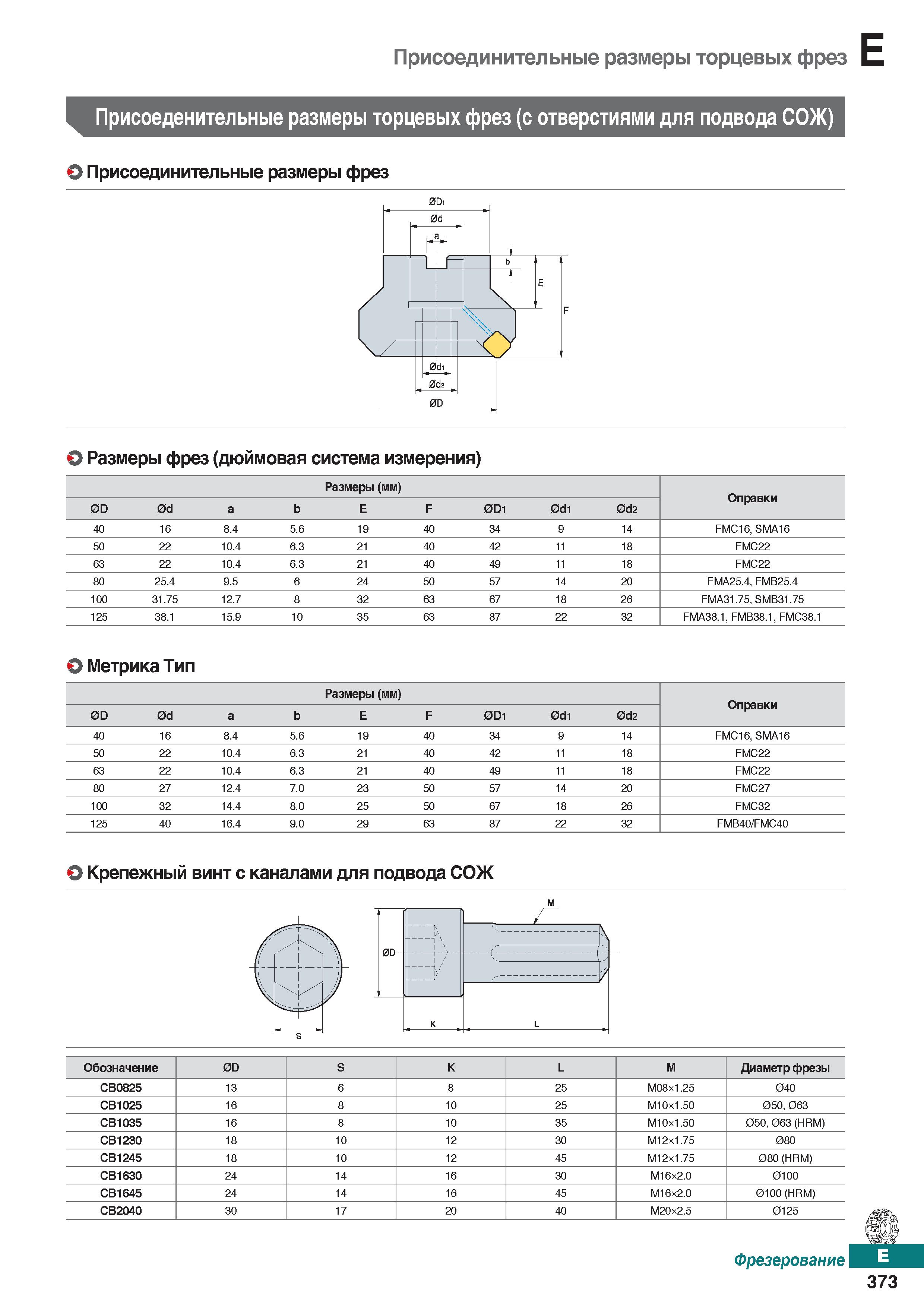

Присоединительные размеры торцевых фрез Присоеденительные размеры торцевых фрез (с отверстиями для подвода СОЖ) О Присоединительные размеры фрез 0 Di 0d Г15 Ху <0di> 0da 0D О Размеры фрез (дюймовая система измерения) Размеры (мм) Оправки 0D 0d а b Е F 0D1 0d1 0d2 40 16 8.4 5.6 19 40 34 9 14 FMC16, SMA16 50 22 10.4 6.3 21 40 42 11 18 FMC22 63 22 10.4 6.3 21 40 49 11 18 FMC22 80 25.4 9.5 6 24 50 57 14 20 FMA25.4, FMB25.4 100 31.75 12.7 8 32 63 67 18 26 FMA31.75, SMB31.75 125 38.1 15.9 10 35 63 87 22 32 FMA38.1, FMB38.1, FMC38.1 О МетрикаТип Размеры (мм) Оправки 0D 0d а b Е F 0D1 0d1 0d2 40 16 8.4 5.6 19 40 34 9 14 FMC16, SMA16 50 22 10.4 6.3 21 40 42 11 18 FMC22 63 22 10.4 6.3 21 40 49 11 18 FMC22 80 27 12.4 7.0 23 50 57 14 20 FMC27 100 32 14.4 8.0 25 50 67 18 26 FMC32 125 40 16.4 9.0 29 63 87 22 32 FMB40 FMC40 О Крепежный винт с каналами для подвода СОЖ м Обозначение 0D S К L М Диаметр фрезы СВ0825 13 6 8 25 М08х1.25 040 СВ1025 16 8 10 25 М10х1.50 050, 063 СВ1035 16 8 10 35 М10х1.50 050, 063 (HRM) СВ1230 18 10 12 30 М12х1.75 080 СВ1245 18 10 12 45 М12х1.75 080 (HRM) СВ1630 24 14 16 30 М16х2.0 0100 СВ1645 24 14 16 45 М16х2.0 0100 (HRM) СВ2040 30 17 20 40 М20х2.5 0125 Фрезерование 373
