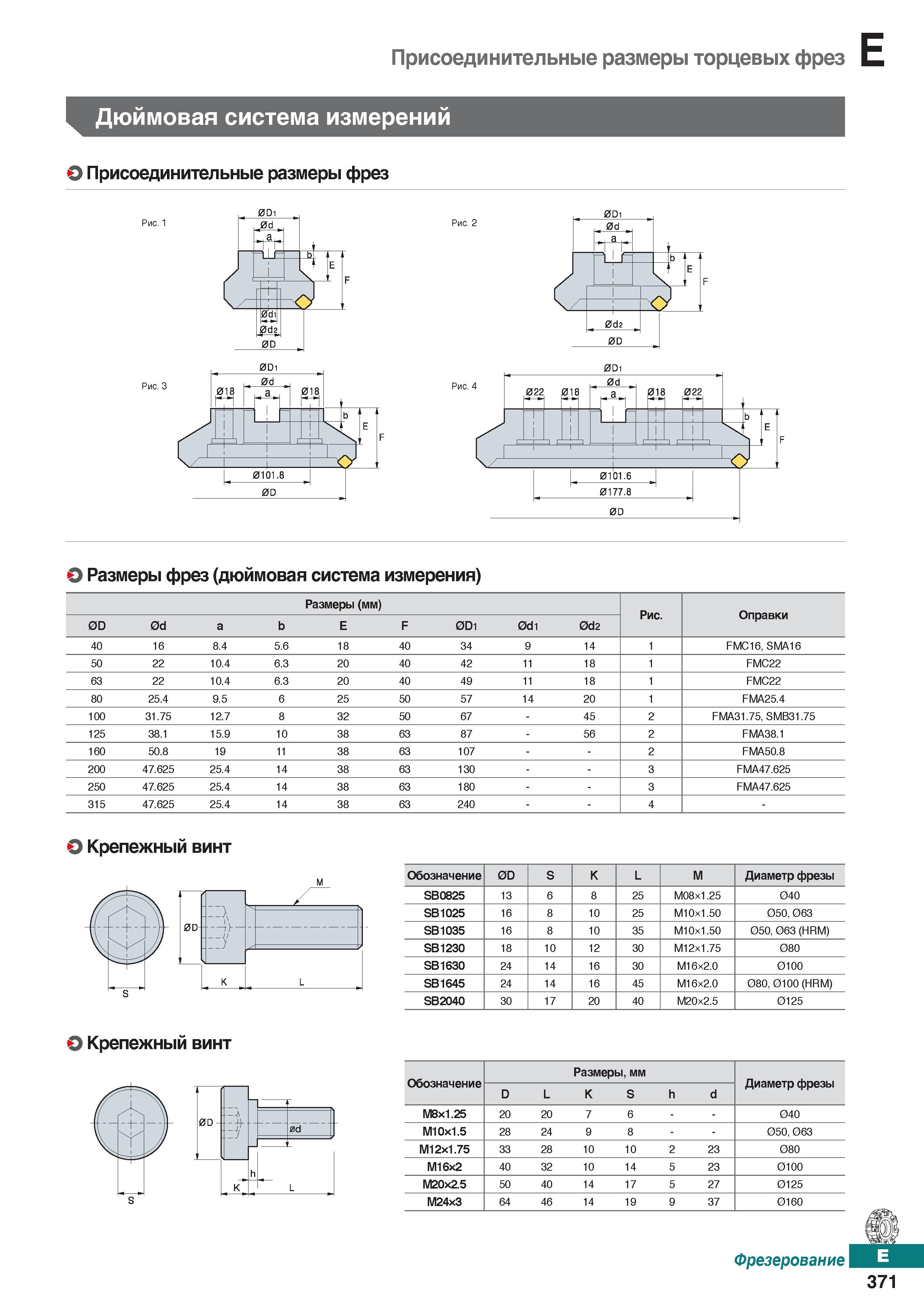

Присоединительные размеры торцевых фрез Дюймовая система измерений О Присоединительные размеры фрез О Размеры фрез (дюймовая система измерения) Размеры (мм) Рис. Оправки 0D 0d а b Е F 0D1 0d1 Od2 40 16 8.4 5.6 18 40 34 9 14 1 FMC16, SMA16 50 22 10.4 6.3 20 40 42 11 18 1 FMC22 63 22 10.4 6.3 20 40 49 11 18 1 FMC22 80 25.4 9.5 6 25 50 57 14 20 1 FMA25.4 100 31.75 12.7 8 32 50 67 - 45 2 FMA31.75, SMB31.75 125 38.1 15.9 10 38 63 87 - 56 2 FMA38.1 160 50.8 19 11 38 63 107 2 FMA50.8 200 47.625 25.4 14 38 63 130 3 FMA47.625 250 47.625 25.4 14 38 63 180 3 FMA47.625 315 47.625 25.4 14 38 63 240 4 - О Крепежный винт Обозначение OD S К L м Диаметр фрезы SB0825 13 6 8 25 М08х1.25 040 SB1025 16 8 10 25 М10х1.50 050, 063 SB1035 16 8 10 35 М10х1.50 050, 063 (HRM) SB1230 18 10 12 30 М12х1.75 080 SB1630 24 14 16 30 М16х2.0 0100 SB1645 24 14 16 45 М16х2.0 080,0100 (HRM) SB2040 30 17 20 40 М20х2.5 0125 О Крепежный винт 0D Обозначение Размеры, мм Диаметр фрезы D L К S h d М8Х1.25 20 20 7 6 040 0d М10Х1.5 28 24 9 8 050, 063 М12Х1.75 33 28 10 10 2 23 080 М16х2 40 32 10 14 5 23 0100 L М20Х2.5 50 40 14 17 5 27 0125 М24хЗ 64 46 14 19 9 37 0160 Фрезерование 371
