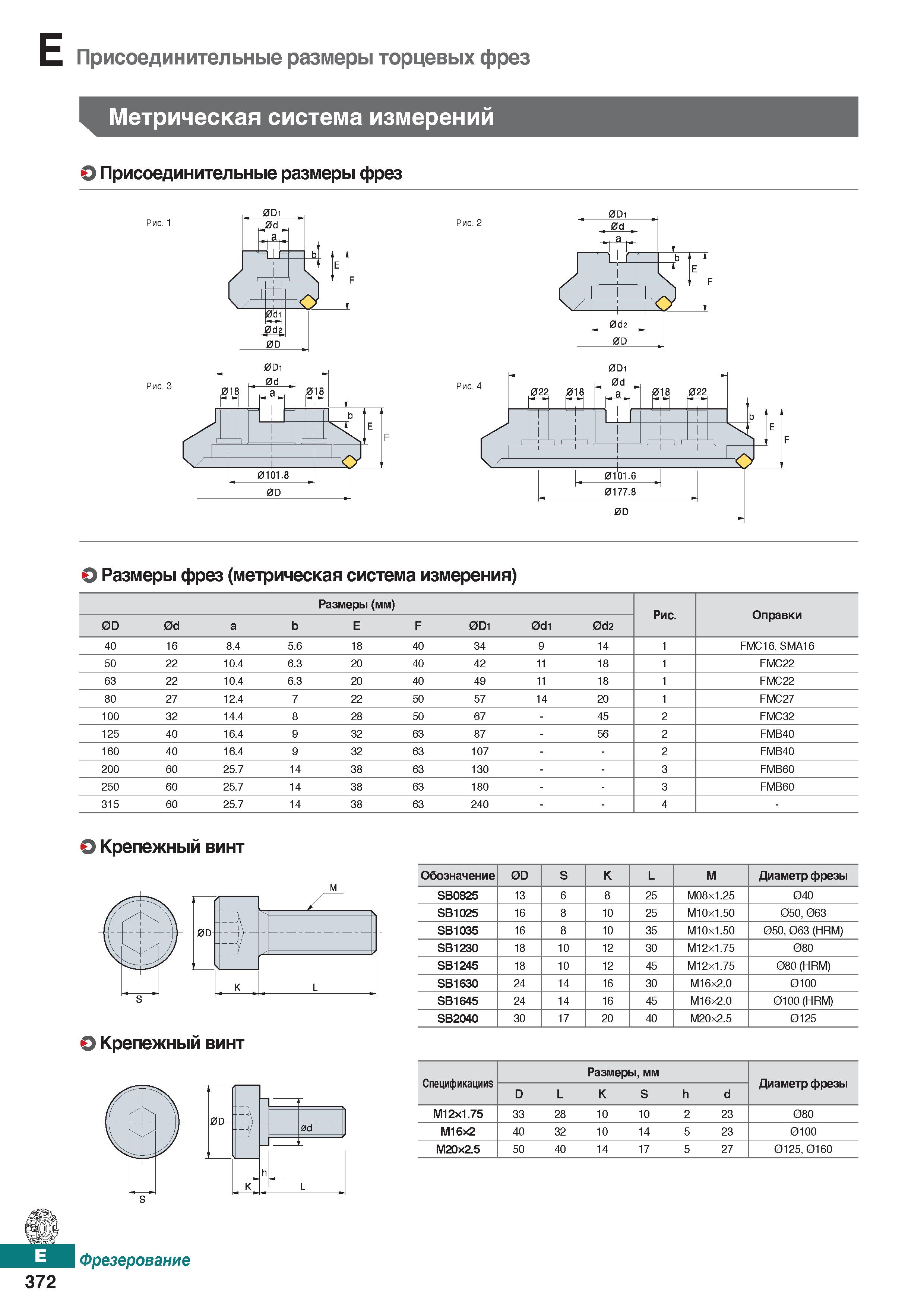

E Присоединительные размеры торцевых фрез Метрическая система измерений О Присоединительные размеры фрез Рис. 2 0D1 О Размеры фрез (метрическая система измерения) Размеры (мм) Рис. Оправки 0D 0d а b Е F 0D1 0di Od2 40 16 8.4 5.6 18 40 34 9 14 1 FMC16, SMA16 50 22 10.4 6.3 20 40 42 11 18 1 FMC22 63 22 10.4 6.3 20 40 49 11 18 1 FMC22 80 27 12.4 7 22 50 57 14 20 1 FMC27 100 32 14.4 8 28 50 67 - 45 2 FMC32 125 40 16.4 9 32 63 87 - 56 2 FMB40 160 40 16.4 9 32 63 107 2 FMB40 200 60 25.7 14 38 63 130 3 FMB60 250 60 25.7 14 38 63 180 3 FMB60 315 60 25.7 14 38 63 240 4 - 372 О Крепежный винт О Крепежный винт 0D Фрезерование ad Обозначение OD S К L М Диаметр фрезы SB0825 13 6 8 25 М08х1.25 040 SB1025 16 8 10 25 М10х1.50 050, 063 SB1035 16 8 10 35 М10х1.50 050, 063 (HRM) SB1230 18 10 12 30 М12х1.75 080 SB1245 18 10 12 45 М12х1.75 080 (HRM) SB1630 24 14 16 30 М16х2.0 0100 SB1645 24 14 16 45 М16х2.0 0100 (HRM) SB2040 30 17 20 40 М20х2.5 0125 Спецификации Размеры, мм Диаметр фрезы D L К S h d М12Х1.75 33 28 10 10 2 23 080 М16х2 40 32 10 14 5 23 0100 М20Х2.5 50 40 14 17 5 27 0125, 0160
