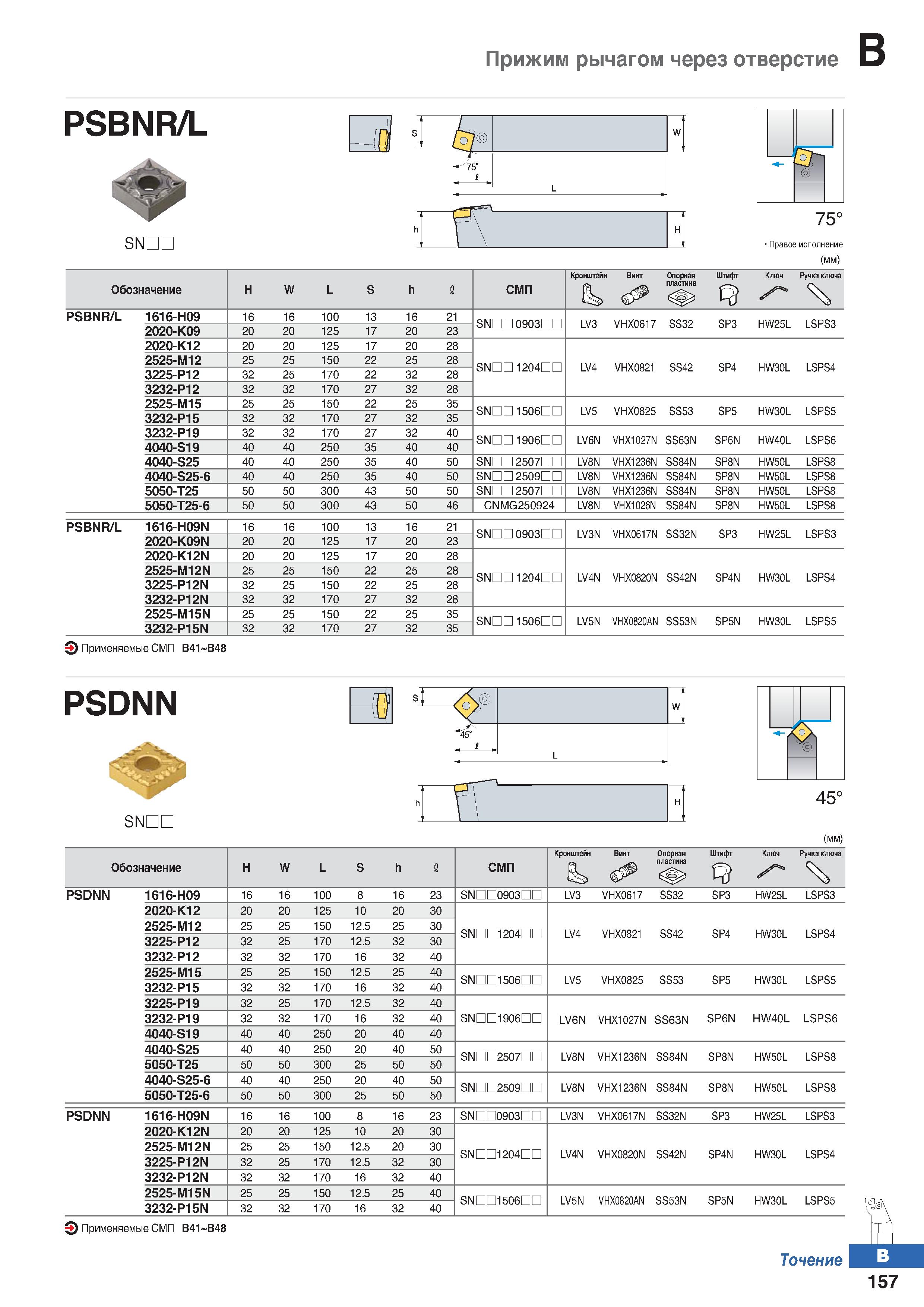

224 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.B157

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. B157 0224 Lab2u

Прижим рычагом через отверстие PSBNR/L SNDL 75° Правое исполнение (мм) Обозначение Н W L S h 1 СМП Кронштейн Винт Опорная пластана Штифт Ключ Ручка ключа PSBNR/L 1616-Н09 16 16 100 13 16 21 SNDD 0903ПП LV3 VHX0617 SS32 SP3 HW25L LSPS3 2020-К09 20 20 125 17 20 23 2020-К12 20 20 125 17 20 28 2525-М12 25 25 150 22 25 28 SNDD 1204ШП LV4 VHX0821 SS42 SP4 HW30L LSPS4 3225-Р12 32 25 170 22 32 28 3232-Р12 32 32 170 27 32 28 2525-М15 25 25 150 22 25 35 SNDD 1506ПП LV5 VHX0825 SS53 SP5 HW30L LSPS5 3232-Р15 32 32 170 27 32 35 3232-Р19 32 32 170 27 32 40 SNDD 1906ПП LV6N VHX1027N SS63N SP6N HW40L LSPS6 4040-S19 40 40 250 35 40 40 4040-S25 40 40 250 35 40 50 SNDD 2507ПП LV8N VHX1236N SS84N SP8N HW50L LSPS8 4040-S25-6 40 40 250 35 40 50 SNDD 2509ПП LV8N VHX1236N SS84N SP8N HW50L LSPS8 5050-Т25 50 50 300 43 50 50 SNDD 2507ПП LV8N VHX1236N SS84N SP8N HW50L LSPS8 5050-Т25-6 50 50 300 43 50 46 CNMG250924 LV8N VHX1026N SS84N SP8N HW50L LSPS8 PSBNR/L 1616-H09N 16 16 100 13 16 21 SNDD 0903ПП LV3N VHX0617N SS32N SP3 HW25L LSPS3 2020-K09N 20 20 125 17 20 23 2020-K12N 20 20 125 17 20 28 2525-M12N 25 25 150 22 25 28 SNDD 1204ШП LV4N VHX0820N SS42N SP4N HW30L LSPS4 3225-P12N 32 25 150 22 25 28 3232-P12N 32 32 170 27 32 28 2525-M15N 25 25 150 22 25 35 SNDD 1506ПП LV5N VHX0820AN SS53N SP5N HW30L LSPS5 3232-P15N 32 32 170 27 32 35 Применяемые сменные режущие пластины (СМП) В41 В48 PSDNN SNDL (мм) Обозначение Н W L S h 1 СМП Кронштейн Винт Опорная пластина Штифт Ключ Ручка ключа PSDNN 1616-Н09 16 16 100 8 16 23 SNDD0903nn LV3 VHX0617 SS32 SP3 HW25L LSPS3 2020-К12 20 20 125 10 20 30 2525-М12 25 25 150 12.5 25 30 SNDD1204nn LV4 VHX0821 SS42 SP4 HW30L LSPS4 3225-Р12 32 25 170 12.5 32 30 3232-Р12 32 32 170 16 32 40 2525-М15 25 25 150 12.5 25 40 SNDD1506nn LV5 VHX0825 SS53 SP5 HW30L LSPS5 3232-Р15 32 32 170 16 32 40 3225-Р19 32 25 170 12.5 32 40 3232-Р19 32 32 170 16 32 40 SNDD1906nn LV6N VHX1027N SS63N SP6N HW40L LSPS6 4040-S19 40 40 250 20 40 40 4040-S25 40 40 250 20 40 50 SNDD2507nn LV8N VHX1236N SS84N SP8N HW50L LSPS8 5050-T25 50 50 300 25 50 50 4040-S25-6 40 40 250 20 40 50 SNDD2509nn LV8N VHX1236N SS84N SP8N HW50L LSPS8 5050-T25-6 50 50 300 25 50 50 PSDNN 1616-H09N 16 16 100 8 16 23 SNDD0903nn LV3N VHX0617N SS32N SP3 HW25L LSPS3 2020-K12N 20 20 125 10 20 30 2525-M12N 25 25 150 12.5 20 30 SNDD1204nn LV4N VHX0820N SS42N SP4N HW30L LSPS4 3225-P12N 32 25 170 12.5 32 30 3232-P12N 32 32 170 16 32 40 2525-M15N 25 25 150 12.5 25 40 SNDD1506nn LV5N VHX0820AN SS53N SP5N HW30L LSPS5 3232-P15N 32 32 170 16 32 40 Применяемые сменные режущие пластины (СМП) В41 В48 Точение 157
