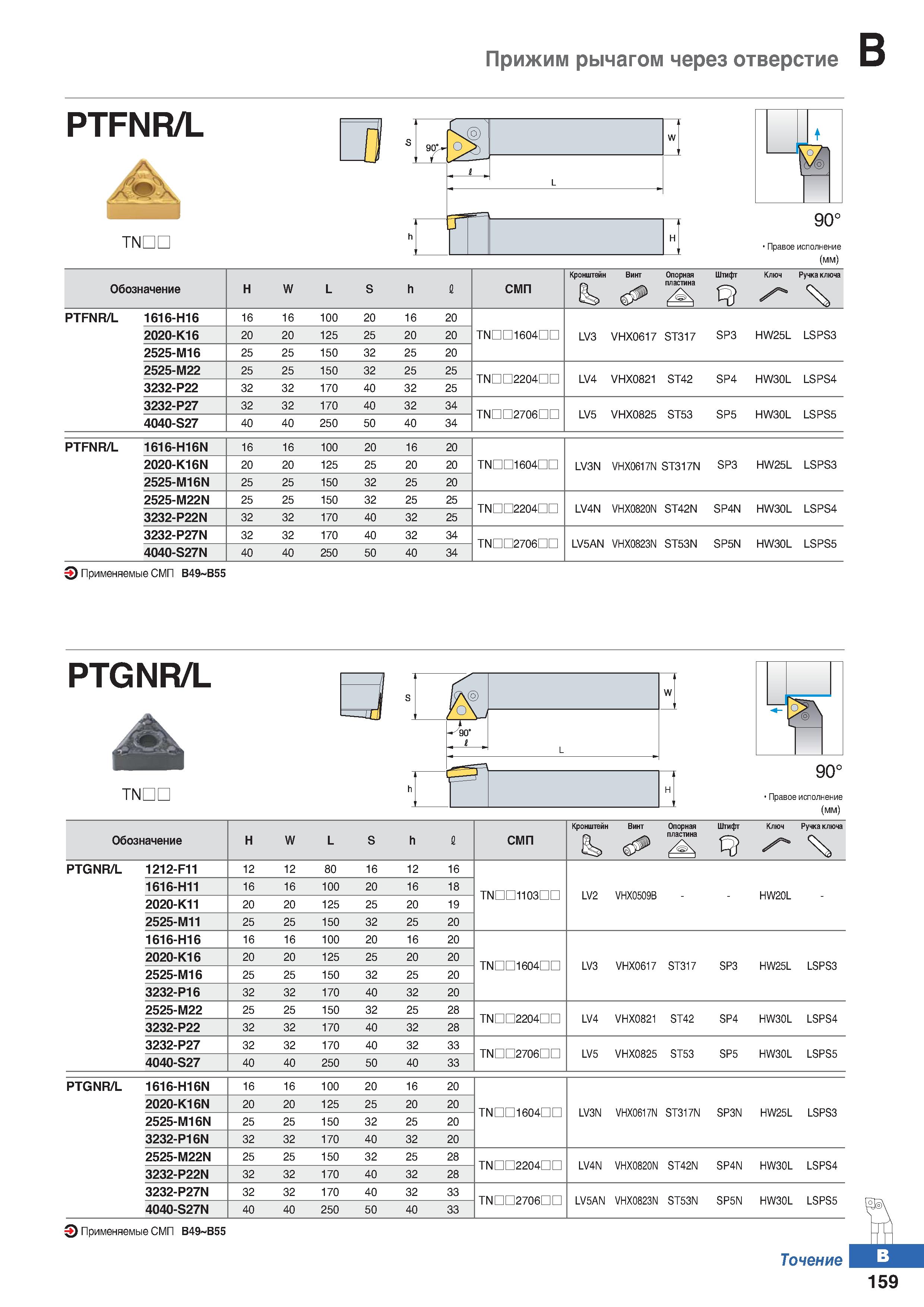

226 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.B159

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. B159 0226 Lab2u

Прижим рычагом через отверстие PTFNR/L TNDL 90> 1 L . 1 90° Правое исполнение (мм) Обозначение Н W L S h 1 СМП Кронштейн Винт Опорная пластина Штифт Ключ Xе” Ручка ключа PTFNR/L 1616-Н16 16 16 100 20 16 20 2020-К16 20 20 125 25 20 20 TNDD1604nn LV3 VHX0617 ST317 SP3 HW25L LSPS3 2525-М16 25 25 150 32 25 20 2525-М22 25 25 150 32 25 25 TNDD2204nn LV4 VHX0821 ST42 SP4 HW30L LSPS4 3232-Р22 32 32 170 40 32 25 3232-Р27 32 32 170 40 32 34 TNDD2706nn LV5 VHX0825 ST53 SP5 HW30L LSPS5 4040-S27 40 40 250 50 40 34 PTFNR/L 1616-H16N 16 16 100 20 16 20 2020-K16N 20 20 125 25 20 20 TNDD1604nn LV3N VHX0617N ST317N SP3 HW25L LSPS3 2525-M16N 25 25 150 32 25 20 2525-M22N 25 25 150 32 25 25 TNnn2204nn LV4N VHX0820N ST42N SP4N HW30L LSPS4 3232-P22N 32 32 170 40 32 25 3232-P27N 32 32 170 40 32 34 TNDD2706nn LV5AN VHX0823N ST53N SP5N HW30L LSPS5 4040-S27N 40 40 250 50 40 34 Применяемые сменные режущие пластины (СМП) В49 В55 PTGNR/L TNDL С. , 90о Правое исполнение (мм) Кронштейн Винт Опорная Штифт Ключ Ручка ключа Обозначение H W L S h I СМП Q PTGNR/L 1212-F11 12 12 80 16 12 16 1616-H11 16 16 100 20 16 18 TNDD1103nn LV2 VHX0509B HW20L 2020-K11 20 20 125 25 20 19 2525-M11 25 25 150 32 25 20 1616-H16 16 16 100 20 16 20 2020-K16 20 20 125 25 20 20 TNDD1604nn LV3 VHX0617 ST317 SP3 HW25L LSPS3 2525-M16 25 25 150 32 25 20 3232-P16 32 32 170 40 32 20 2525-M22 25 25 150 32 25 28 TNDD2204nn LV4 VHX0821 ST42 SP4 HW30L LSPS4 3232-P22 32 32 170 40 32 28 3232-P27 32 32 170 40 32 33 TNDD2706nn LV5 VHX0825 ST53 SP5 HW30L LSPS5 4040-S27 40 40 250 50 40 33 PTGNR/L 1616-H16N 16 16 100 20 16 20 2020-K16N 20 20 125 25 20 20 TNDD1604nn LV3N VHX0617N ST317N SP3N HW25L LSPS3 2525-M16N 25 25 150 32 25 20 3232-P16N 32 32 170 40 32 20 2525-M22N 25 25 150 32 25 28 TNDD2204nn LV4N VHX0820N ST42N SP4N HW30L LSPS4 3232-P22N 32 32 170 40 32 28 3232-P27N 32 32 170 40 32 33 TNDD2706nn LV5AN VHX0823N ST53N SP5N HW30L LSPS5 4040-S27N 40 40 250 50 40 33 Применяемые сменные режущие пластины (СМП) В49 В55 Точение 159
