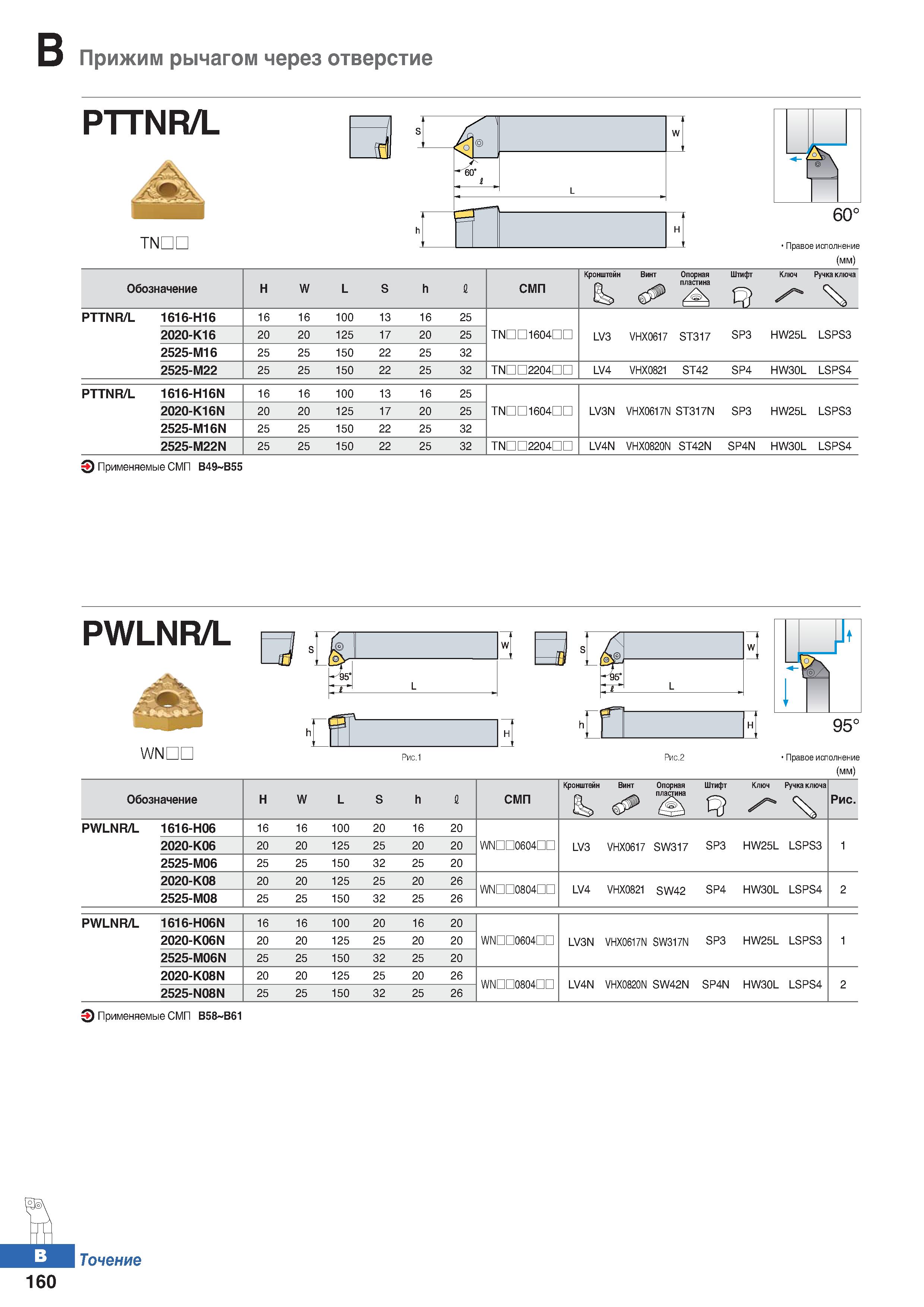

Прижим рычагом через отверстие PTTNR/L TNDL 60о Правое исполнение (мм) Обозначение Н W L S h 1 СМП Кронштейн Винт Опорная пластина Штифт Ключ Ручка ключа PTTNR/L 1616-Н16 16 16 100 13 16 25 2020-К16 20 20 125 17 20 25 TNDD1604nn LV3 VHX0617 ST317 SP3 HW25L LSPS3 2525-М16 25 25 150 22 25 32 2525-М22 25 25 150 22 25 32 TNDD2204nn LV4 VHX0821 ST42 SP4 HW30L LSPS4 PTTNR/L 1616-H16N 16 16 100 13 16 25 2020-K16N 20 20 125 17 20 25 TNDD1604nn LV3N VHX0617N ST317N SP3 HW25L LSPS3 2525-M16N 25 25 150 22 25 32 2525-M22N 25 25 150 22 25 32 TNDD2204nn LV4 N VHX0820N ST42N SP4N HW30L LSPS4 Применяемые сменные режущие пластины (СМП) В49 В55 PWLNR/L WNDL К 950 Правое исполнение (мм) Обозначение Н W L S h 1 СМП Кронштейн Ss Винт Опорная пластина Штифт Ключ Ручка ключа Рис. PWLNR/L 1616-Н06 16 16 100 20 16 20 2020-К06 20 20 125 25 20 20 WNDD0604nn LV3 VHX0617 SW317 SP3 HW25L LSPS3 1 2525-М06 25 25 150 32 25 20 2020-К08 20 20 125 25 20 26 WNDD0804nn LV4 VHX0821 SW42 SP4 HW30L LSPS4 2 2525-М08 25 25 150 32 25 26 PWLNR/L 1616-H06N 16 16 100 20 16 20 2020-K06N 20 20 125 25 20 20 WNm0604DD LV3N VHX0617N SW317N SP3 HW25L LSPS3 1 2525-M06N 25 25 150 32 25 20 2020-K08N 20 20 125 25 20 26 WNm0804DD LV4N VHX0820N SW42N SP4N HW30L LSPS4 2 2525-N08N 25 25 150 32 25 26 Применяемые сменные режущие пластины (СМП) В58 В61
