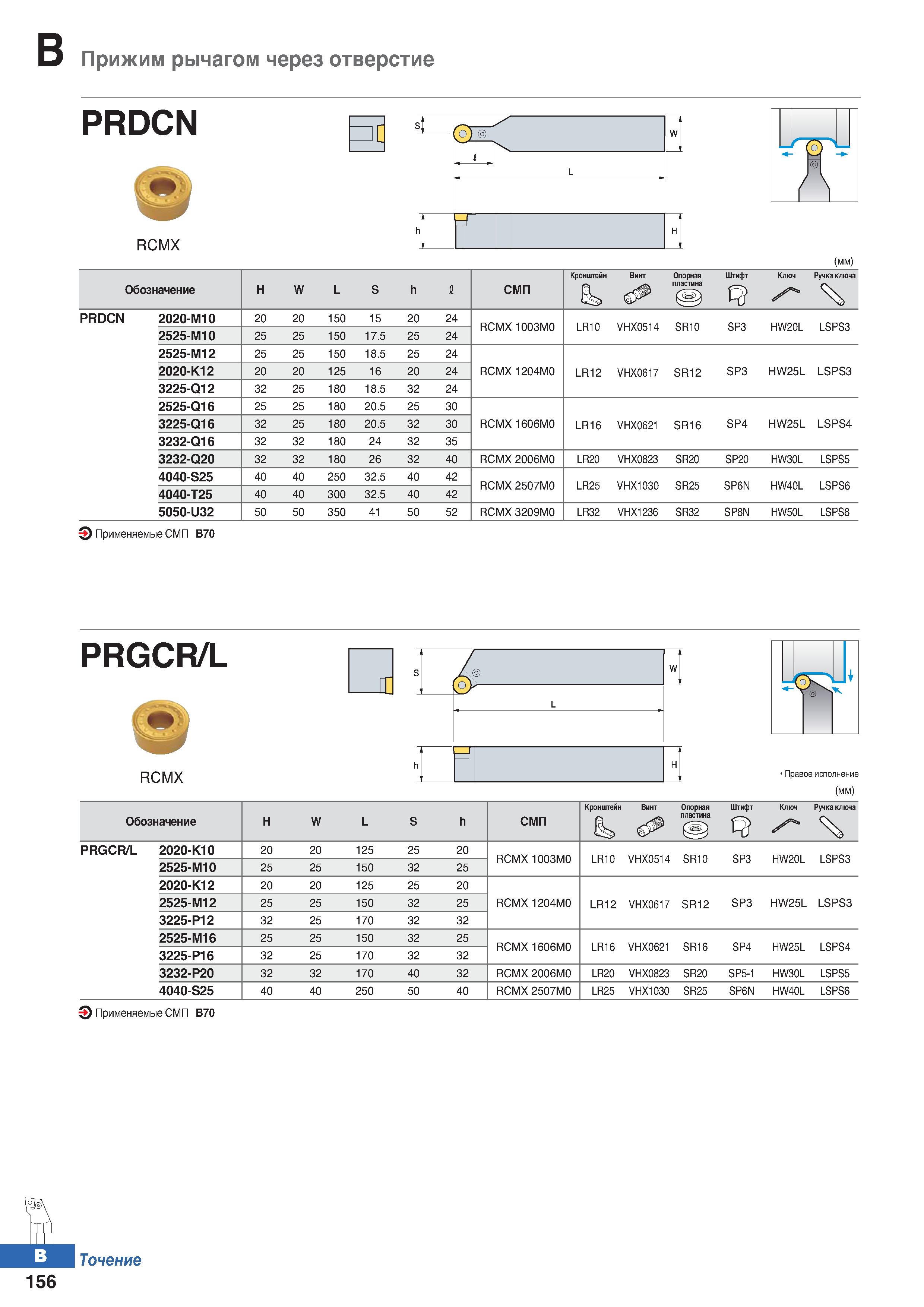

223 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.B156

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. B156 0223 Lab2u

Прижим рычагом через отверстие PRDCN RCMX (мм) Обозначение Н W L S h 1 СМП Кронштейн Винт Опорная пластина Штифт Ключ Ручка ключа PRDCN 2020-М10 20 20 150 15 20 24 RCMX 1003М0 LR10 VHX0514 SR10 SP3 HW20L LSPS3 2525-М10 25 25 150 17.5 25 24 2525-М12 25 25 150 18.5 25 24 2020-К12 20 20 125 16 20 24 RCMX 1204М0 LR12 VHX0617 SR12 SP3 HW25L LSPS3 3225-Q12 32 25 180 18.5 32 24 2525-Q16 25 25 180 20.5 25 30 3225-Q16 32 25 180 20.5 32 30 RCMX 1606М0 LR16 VHX0621 SR16 SP4 HW25L LSPS4 3232-Q16 32 32 180 24 32 35 3232-Q20 32 32 180 26 32 40 RCMX 2006М0 LR20 VHX0823 SR20 SP20 HW30L LSPS5 4040-S25 40 40 250 32.5 40 42 RCMX 2507М0 LR25 VHX1030 SR25 SP6N HW40L LSPS6 4040-Т25 40 40 300 32.5 40 42 5050-U32 50 50 350 41 50 52 RCMX 3209М0 LR32 VHX1236 SR32 SP8N HW50L LSPS8 Применяемые сменные режущие пластины (СМП) В70 PRGCR/L RCMX Правое исполнение (мм) Обозначение Н W L S h СМП Кронштейн % Винт с Опорная пластина Штифт Ключ Ручка ключа PRGCR/L 2020-К10 20 20 125 25 20 RCMX 1003М0 LR10 VHX0514 SR10 SP3 HW20L LSPS3 2525-М10 25 25 150 32 25 2020-К12 20 20 125 25 20 2525-М12 25 25 150 32 25 RCMX 1204М0 LR12 VHX0617 SR12 SP3 HW25L LSPS3 3225-Р12 32 25 170 32 32 2525-М16 25 25 150 32 25 RCMX 1606М0 LR16 VHX0621 SR16 SP4 HW25L LSPS4 3225-Р16 32 25 170 32 32 3232-Р20 32 32 170 40 32 RCMX 2006М0 LR20 VHX0823 SR20 SP5-1 HW30L LSPS5 4040-S25 40 40 250 50 40 RCMX 2507М0 LR25 VHX1030 SR25 SP6N HW40L LSPS6 Применяемые сменные режущие пластины (СМП) В70
