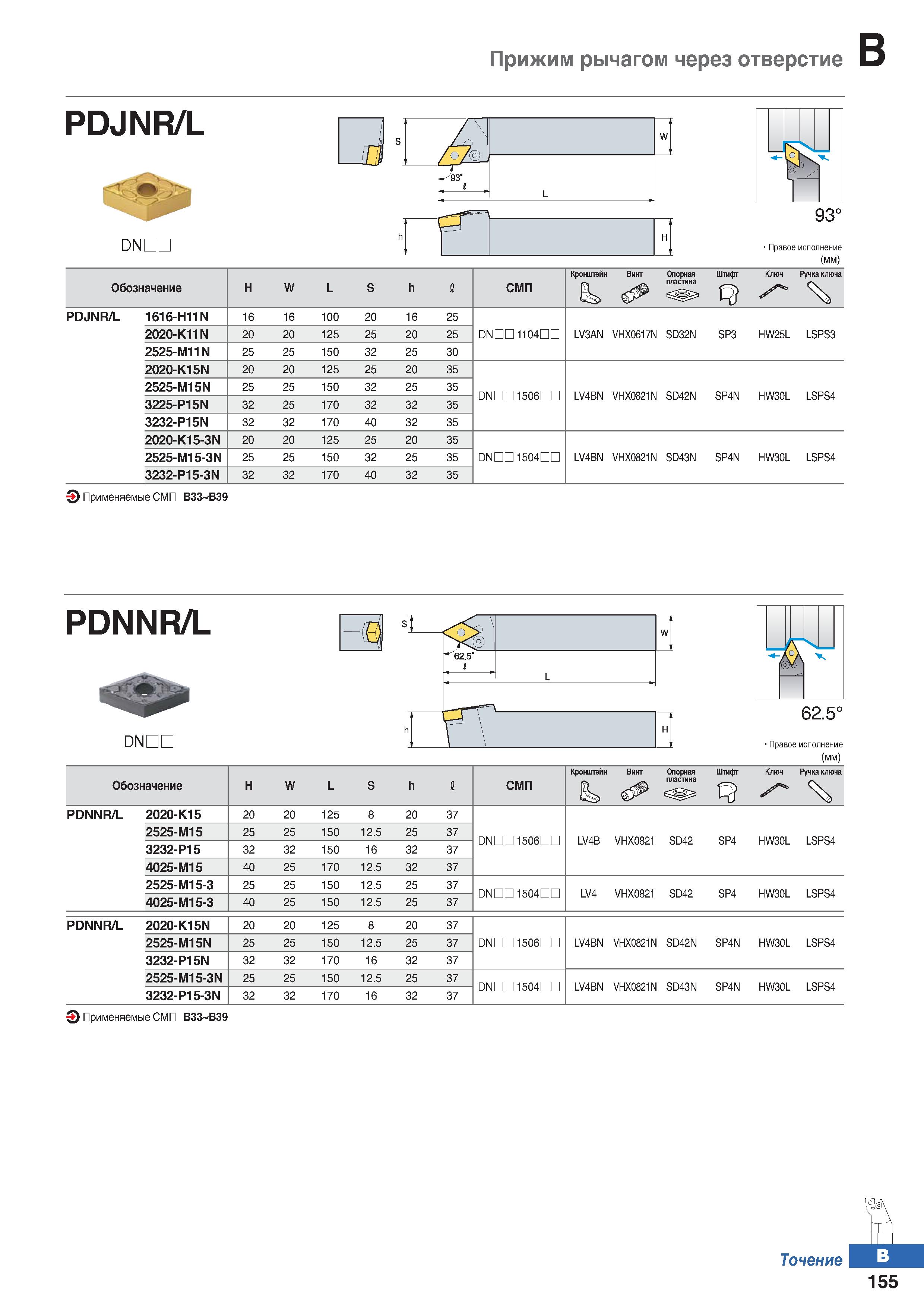

Прижим рычагом через отверстие PDJNR/L DNDL 930 Правое исполнение (мм) Обозначение Н W L S h 1 СМП Кронштейн 6 Винт Опорная пластана siiy Штифт Ключ Ручка ключа PDJNR/L 1616-H11N 16 16 100 20 16 25 2020-K11N 20 20 125 25 20 25 DNDD 1104Ш LV3AN VHX0617N SD32N SP3 HW25L LSPS3 2525-M11N 25 25 150 32 25 30 2020-K15N 20 20 125 25 20 35 2525-M15N 25 25 150 32 25 35 DNDD 1506Ш LV4BN VHX0821N SD42N SP4N HW30L LSPS4 3225-P15N 32 25 170 32 32 35 3232-P15N 32 32 170 40 32 35 2020-K15-3N 20 20 125 25 20 35 2525-M15-3N 25 25 150 32 25 35 DNDD 1504Ш LV4BN VHX0821N SD43N SP4N HW30L LSPS4 3232-P15-3N 32 32 170 40 32 35 Применяемые сменные режущие пластины (СМП) B33 B39 PDNNR/L DNDL 62.50 Правое исполнение (мм) Кронштейн Винт Опорная Штифт Ключ Ручка ключа Обозначение Н W L S h 1 СМП S& PDNNR/L 2020-К15 20 20 125 8 20 37 2525-М15 25 25 150 12.5 25 37 DNDD 1506Ш LV4B VHX0821 SD42 SP4 HW30L LSPS4 3232-Р15 32 32 150 16 32 37 4025-М15 40 25 170 12.5 32 37 2525-М15-3 25 25 150 12.5 25 37 DNDD 1504Ш LV4 VHX0821 SD42 SP4 HW30L LSPS4 4025-М15-3 40 25 150 12.5 25 37 PDNNR/L 2020-K15N 20 20 125 8 20 37 2525-M15N 25 25 150 12.5 25 37 DNDD 1506Ш LV4BN VHX0821N SD42N SP4N HW30L LSPS4 3232-P15N 32 32 170 16 32 37 2525-M15-3N 25 25 150 12.5 25 37 DNDD 1504Ш LV4BN VHX0821N SD43N SP4N HW30L LSPS4 3232-P15-3N 32 32 170 16 32 37 Применяемые сменные режущие пластины (СМП) B33 B39
