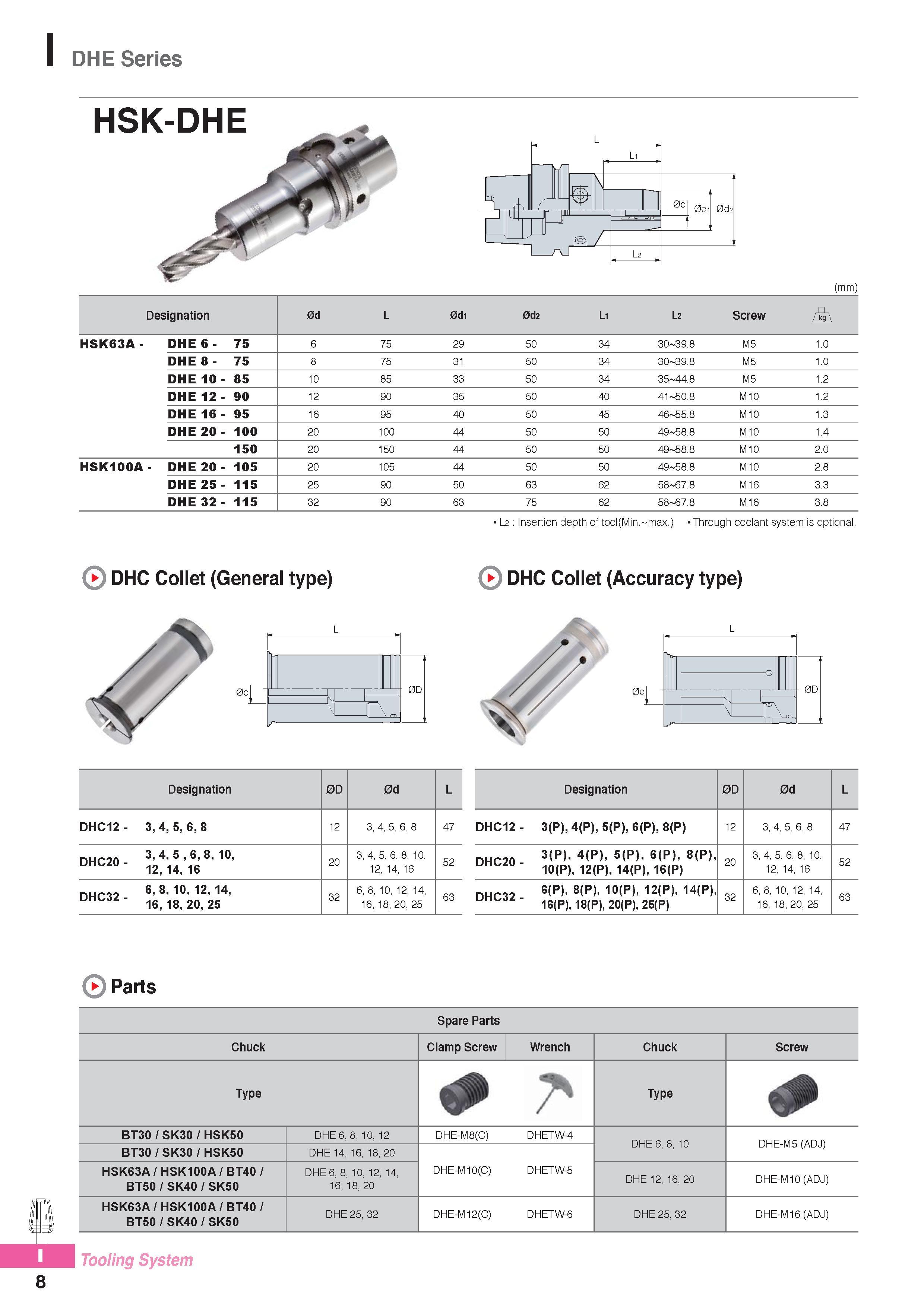

DHE Series HSK-DHE (mm) Designation 0d L 0di 0d2 Li L2 Screw A HSK63A- DHE 6 - 75 6 75 29 50 34 30 39.8 M5 1.0 DHE 8 - 75 8 75 31 50 34 30 39.8 M5 1.0 DHE 10 - 85 10 85 33 50 34 35 44.8 M5 1.2 DHE 12 - 90 12 90 35 50 40 41 50.8 M10 1.2 DHE 16 - 95 16 95 40 50 45 46 55.8 M10 1.3 DHE 20 - 100 20 100 44 50 50 49 58.8 M10 1.4 150 20 150 44 50 50 49 58.8 M10 2.0 HSK100A - DHE 20 - 105 20 105 44 50 50 49 58.8 M10 2.8 DHE 25 - 115 25 90 50 63 62 58 67.8 M16 3.3 DHE 32 - 115 32 90 63 75 62 58 67.8 M16 3.8 L2 Insertion depth of tool(Min. max.) Through coolant system is optional. DHC Collet (General type) DHC Collet (Accuracy type) 0d Designation 0D 0d L Designation 0D 0d L DHC12 - 3, 4, 5, 6, 8 12 3, 4, 5, 6, 8 47 DHC12 - 3(P), 4(P), 5(P), 6(P), 8(P) 12 3, 4, 5, 6, 8 47 DHC20 - 3, 4, 5 6, 8, 10, 12, 14, 16 20 3, 4, 5, 6, 8, 10, 12, 14, 16 52 DHC20 - 3(P), 4(P), 5(P), 6(P), 8(P), 10(P), 12(P), 14(P), 16(P) 20 3, 4, 5, 6, 8, 10, 12, 14, 16 52 DHC32 - 6, 8, 10, 12, 14, 16, 18, 20, 25 32 6, 8, 10, 12, 14, 16, 18, 20, 25 63 DHC32 - 6(P), 8(P), 10(P), 12(P), 14(P), 16(P), 18(P), 20(P), 25(P) 32 6, 8, 10, 12, 14, 16, 18, 20, 25 63 Parts Spare Parts Chuck Clamp Screw Wrench Chuck Screw Type Type BT30/SK30 / HSK50 DHE 6, 8, 10, 12 DHE-M8(C) DHETW-4 DHE 6, 8, 10 DHE-M5 (ADJ) BT30 / SK30 / HSK50 DHE 14, 16, 18, 20 DHE-M10(C) DHETW-5 HSK63A / HSK100A / BT40 / BT50 / SK40/SK50 DHE 6, 8, 10, 12, 14, 16, 18, 20 DHE 12, 16, 20 DHE-M10 (ADJ) HSK63A / HSK100A / BT40 / BT50 / SK40/SK50 DHE 25, 32 DHE-M12(C) DHETW-6 DHE 25, 32 DHE-M16 (ADJ) Tooling System 8 L L 0D
