KORLOY | Каталог KORLOY 2016 Инструмент и оснастка (Всего 1142 стр.) |
|||||
1002 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка ENG Стр.I61 |
|||||

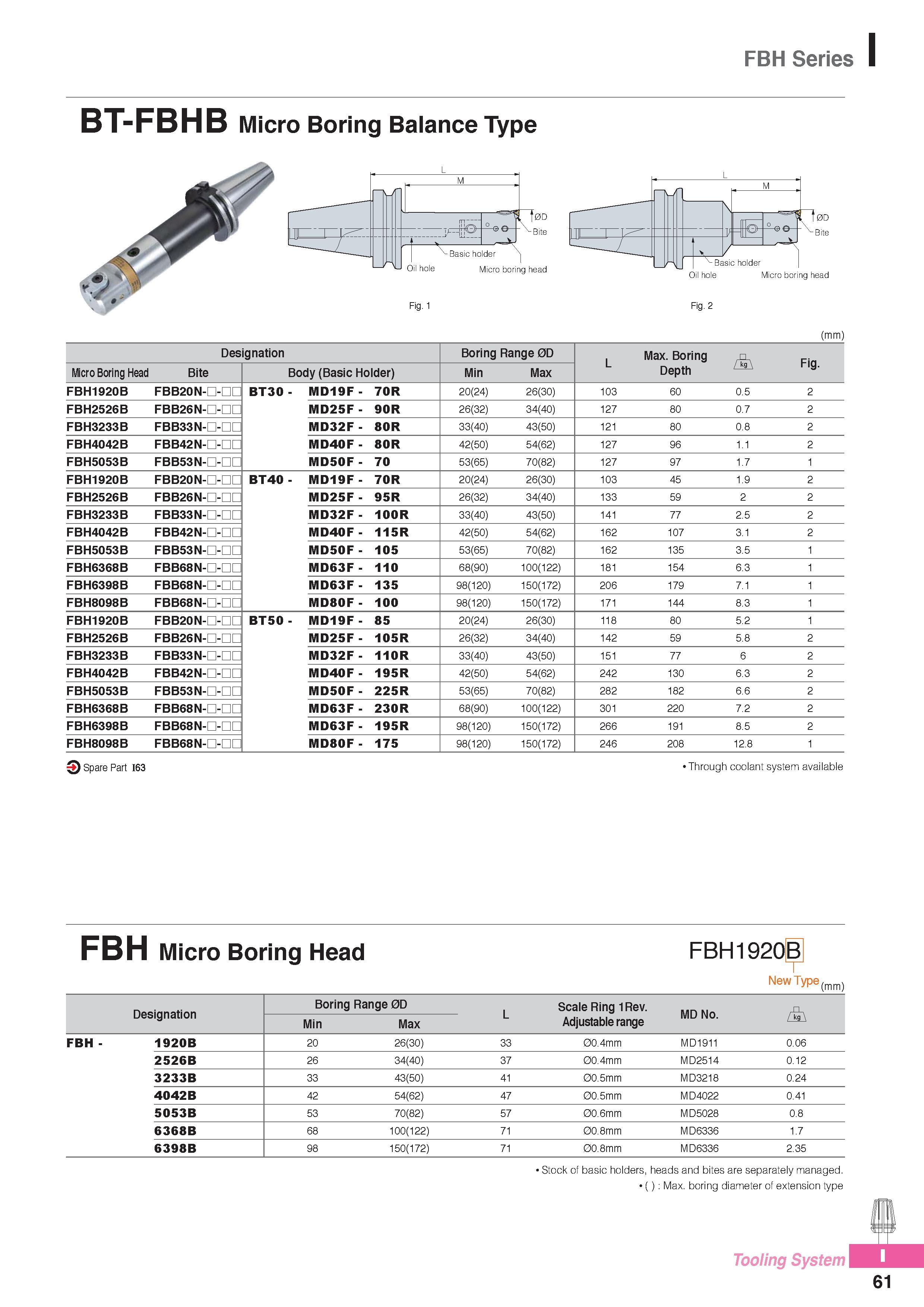

Каталог KORLOY 2016 Инструмент и оснастка Стр. I61 1002 ENG Lab2u FBH Series BT-FBHB Micro Boring Balance Type Fig. 1 Fig. 2 (mm) Designation Boring Range 0D L Max. Boring Fig. Micro Boring Mead Bite Body (Basic Holder) Min Max Depth FBH1920B FBB20N-D-DC BT30- MD19F - 70R 20(24) 26(30) 103 60 0.5 2 FBH2526B FBB26N-D-DD MD25F - 90R 26(32) 34(40) 127 80 0.7 2 FBH3233B FBB33N-D-DD MD32F - 80R 33(40) 43(50) 121 80 0.8 2 FBH4042B FBB42N-D-DD MD40F - 80R 42(50) 54(62) 127 96 1.1 2 FBH5053B FBB53N-D-DD MD50F - 70 53(65) 70(82) 127 97 1.7 1 FBH1920B FBB20N-D-DD BT40- MD19F - 70R 20(24) 26(30) 103 45 1.9 2 FBH2526B FBB26N-D-DD MD25F - 95R 26(32) 34(40) 133 59 2 2 FBH3233B FBB33N-D-DD MD32F - 100R 33(40) 43(50) 141 77 2.5 2 FBH4042B FBB42N-D-DD MD40F - 115R 42(50) 54(62) 162 107 3.1 2 FBH5053B FBB53N-D-DD MD50F - 105 53(65) 70(82) 162 135 3.5 1 FBH6368B FBB68N-D-DD MD63F - 110 68(90) 100(122) 181 154 6.3 1 FBH6398B FBB68N-D-DD MD63F - 135 98(120) 150(172) 206 179 7.1 1 FBH8098B FBB68N-D-DD MD80F - 100 98(120) 150(172) 171 144 8.3 1 FBH1920B FBB20N-D-DD BT50- MD19F - 85 20(24) 26(30) 118 80 5.2 1 FBH2526B FBB26N-D-DD MD25F - 105R 26(32) 34(40) 142 59 5.8 2 FBH3233B FBB33N-D-DD MD32F - 110R 33(40) 43(50) 151 77 6 2 FBH4042B FBB42N-D-DD MD40F - 195R 42(50) 54(62) 242 130 6.3 2 FBH5053B FBB53N-D-DD MD50F - 225R 53(65) 70(82) 282 182 6.6 2 FBH6368B FBB68N-D-DD MD63F - 230R 68(90) 100(122) 301 220 7.2 2 FBH6398B FBB68N-D-DD MD63F - 195R 98(120) 150(172) 266 191 8.5 2 FBH8098B FBB68N-D-DD MD80F - 175 98(120) 150(172) 246 208 12.8 1 3 Spare Part I63 Through coolant system available FBH Micro Boring Head FBH1920B New TyPe (mm) Designation Boring Range 0D L Scale Ring 1Rev. MD No. Min Max Adjustable range FBH - 1920B 20 26(30) 33 00.4mm MD1911 0.06 2526B 26 34(40) 37 00.4mm MD2514 0.12 3233B 33 43(50) 41 00.5mm MD3218 0.24 4042B 42 54(62) 47 00.5mm MD4022 0.41 5053B 53 70(82) 57 00.6mm MD5028 0.8 6368B 68 100(122) 71 00.8mm MD6336 1.7 6398B 98 150(172) 71 00.8mm MD6336 2.35 Stock of basic holders, heads and bites are separately managed. ( ) Max. boring diameter of extension type Tooling System 61 |
|||||
