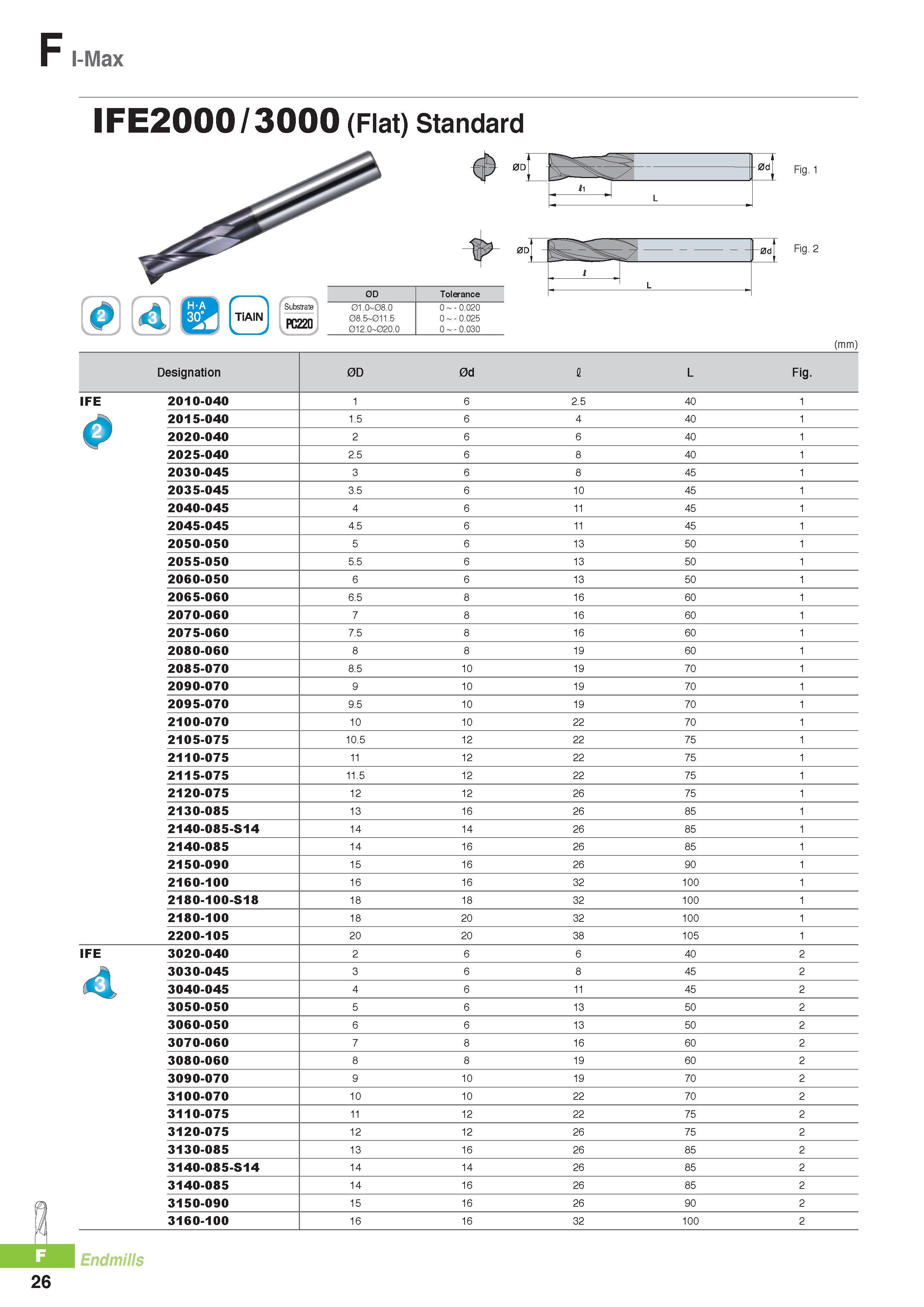

I-Max IFE2000 /3000 (Flat) Standard 0 4 h L 0d 0D Tolerance 01.0 08.0 08.5 011.5 012.0 020.0 0 - 0.020 0 - 0.025 0 - 0.030 Fig. 1 0dj Fig. 2 (mm) Designation 0D 0d I L Fig. IFE 2010-040 6 2.5 40 1 A 2015-040 1.5 6 4 40 1 Q 2020-040 2 6 6 40 1 2025-040 2.5 6 8 40 1 2030-045 3 6 8 45 1 2035-045 3.5 6 10 45 1 2040-045 4 6 11 45 1 2045-045 4.5 6 11 45 1 2050-050 5 6 13 50 1 2055-050 5.5 6 13 50 1 2060-050 6 6 13 50 1 2065-060 6.5 8 16 60 1 2070-060 7 8 16 60 1 2075-060 7.5 8 16 60 1 2080-060 8 8 19 60 1 2085-070 8.5 10 19 70 1 2090-070 9 10 19 70 1 2095-070 9.5 10 19 70 1 2100-070 10 10 22 70 1 2105-075 10.5 12 22 75 1 2110-075 11 12 22 75 1 2115-075 11.5 12 22 75 1 2120-075 12 12 26 75 1 2130-085 13 16 26 85 1 2140-085-S14 14 14 26 85 1 2140-085 14 16 26 85 1 2150-090 15 16 26 90 1 2160-100 16 16 32 100 1 2180-100-S18 18 18 32 100 1 2180-100 18 20 32 100 1 2200-105 20 20 38 105 1 IFE 3020-040 2 6 6 40 2 3030-045 3 6 8 45 2 <1 3040-045 4 6 11 45 2 3050-050 5 6 13 50 2 3060-050 6 6 13 50 2 3070-060 7 8 16 60 2 3080-060 8 8 19 60 2 3090-070 9 10 19 70 2 3100-070 10 10 22 70 2 3110-075 11 12 22 75 2 3120-075 12 12 26 75 2 3130-085 13 16 26 85 2 3140-085-S14 14 14 26 85 2 3140-085 14 16 26 85 2 3150-090 15 16 26 90 2 3160-100 16 16 32 100 2 ± Endmills 26
