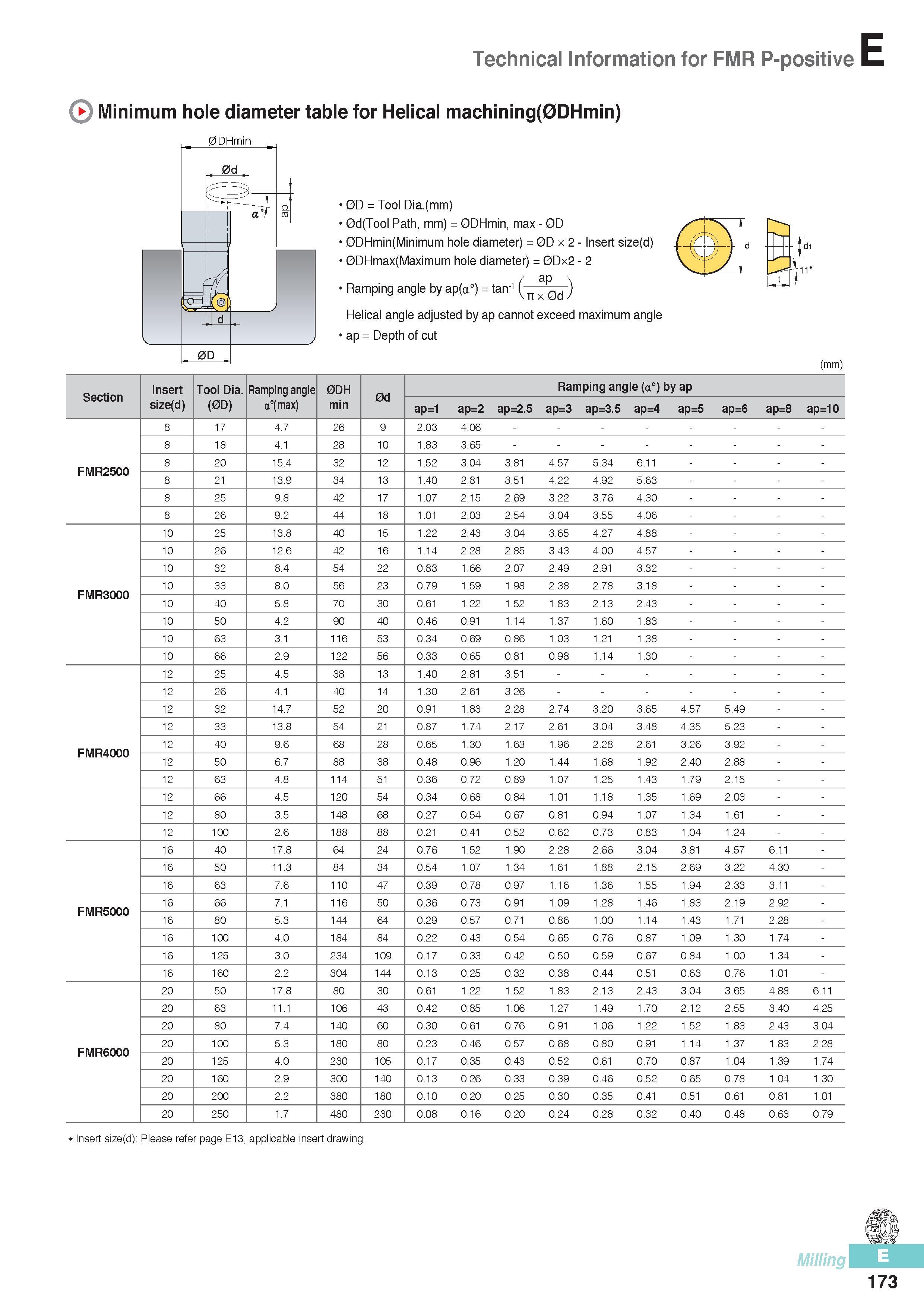

Technical Information for FMR P-positive E Minimum hole diameter table for Helical machining(0DHmin) 0DHmin 0D = Tool Dia.(mm) 0d(Tool Path, mm) = 0DHmin, max - 0D 0DHmin(Minimum hole diameter) = 0Dx2- Insert size(d) 0DHmax(Maximum hole diameter) = 0Dx2 - 2 ap / ap \ Ramping angle by ap(a°) = tan1 ( nx0d) Helical angle adjusted by ap cannot exceed maximum angle ap = Depth of cut Bn (mm) Section Insert Tool Dia. Ramping angle 0DH 0d Ramping angle (a°) by ap size(d) (0D) a°(max) min ap=1 ap=2 ap=2.5 ap=3 ap=3.5 ap=4 ap=5 ap=6 ap=8 ap=10 8 17 4.7 26 9 2.03 4.06 - 8 18 4.1 28 10 1.83 3.65 - FMR2500 8 20 15.4 32 12 1.52 3.04 3.81 4.57 5.34 6.11 - 8 21 13.9 34 13 1.40 2.81 3.51 4.22 4.92 5.63 - 8 25 9.8 42 17 1.07 2.15 2.69 3.22 3.76 4.30 - 8 26 9.2 44 18 1.01 2.03 2.54 3.04 3.55 4.06 - 10 25 13.8 40 15 1.22 2.43 3.04 3.65 4.27 4.88 - 10 26 12.6 42 16 1.14 2.28 2.85 3.43 4.00 4.57 - 10 32 8.4 54 22 0.83 1.66 2.07 2.49 2.91 3.32 - FMR3000 10 33 8.0 56 23 0.79 1.59 1.98 2.38 2.78 3.18 - 10 40 5.8 70 30 0.61 1.22 1.52 1.83 2.13 2.43 - 10 50 4.2 90 40 0.46 0.91 1.14 1.37 1.60 1.83 - 10 63 3.1 116 53 0.34 0.69 0.86 1.03 1.21 1.38 - 10 66 2.9 122 56 0.33 0.65 0.81 0.98 1.14 1.30 - 12 25 4.5 38 13 1.40 2.81 3.51 - 12 26 4.1 40 14 1.30 2.61 3.26 - 12 32 14.7 52 20 0.91 1.83 2.28 2.74 3.20 3.65 4.57 5.49 12 33 13.8 54 21 0.87 1.74 2.17 2.61 3.04 3.48 4.35 5.23 FMR4000 12 40 9.6 68 28 0.65 1.30 1.63 1.96 2.28 2.61 3.26 3.92 12 50 6.7 88 38 0.48 0.96 1.20 1.44 1.68 1 .92 2.40 2.88 12 63 4.8 114 51 0.36 0.72 0.89 1.07 1.25 1 .43 1.79 2.15 12 66 4.5 120 54 0.34 0.68 0.84 1.01 1.18 1.35 1.69 2.03 12 80 3.5 148 68 0.27 0.54 0.67 0.81 0.94 1 .07 1.34 1 .61 12 100 2.6 188 88 0.21 0.41 0.52 0.62 0.73 0.83 1.04 1 .24 16 40 17.8 64 24 0.76 1.52 1.90 2.28 2.66 3.04 3.81 4.57 6.11 - 16 50 11.3 84 34 0.54 1.07 1.34 1.61 1.88 2.15 2.69 3.22 4.30 - 16 63 7.6 110 47 0.39 0.78 0.97 1.16 1.36 1.55 1.94 2.33 3.11 - FMR5000 16 66 7.1 116 50 0.36 0.73 0.91 1.09 1.28 1 .46 1.83 2.19 2.92 - 16 80 5.3 144 64 0.29 0.57 0.71 0.86 1.00 1.14 1.43 1 .71 2.28 - 16 100 4.0 184 84 0.22 0.43 0.54 0.65 0.76 0.87 1.09 1 .30 1.74 - 16 125 3.0 234 109 0.17 0.33 0.42 0.50 0.59 0.67 0.84 1.00 1.34 - 16 160 2.2 304 144 0.13 0.25 0.32 0.38 0.44 0.51 0.63 0.76 1.01 - 20 50 17.8 80 30 0.61 1.22 1.52 1.83 2.13 2.43 3.04 3.65 4.88 6.11 20 63 11.1 106 43 0.42 0.85 1.06 1.27 1.49 1.70 2.12 2.55 3.40 4.25 20 80 7.4 140 60 0.30 0.61 0.76 0.91 1.06 1.22 1.52 1 .83 2.43 3.04 FMR6000 20 100 5.3 180 80 0.23 0.46 0.57 0.68 0.80 0.91 1.14 1 .37 1.83 2.28 20 125 4.0 230 105 0.17 0.35 0.43 0.52 0.61 0.70 0.87 1.04 1.39 1.74 20 160 2.9 300 140 0.13 0.26 0.33 0.39 0.46 0.52 0.65 0.78 1.04 1.30 20 200 2.2 380 180 0.10 0.20 0.25 0.30 0.35 0.41 0.51 0.61 0.81 1.01 20 250 1.7 480 230 0.08 0.16 0.20 0.24 0.28 0.32 0.40 0.48 0.63 0.79 Insert size(d): Please refer page E13, applicable insert drawing. 173
