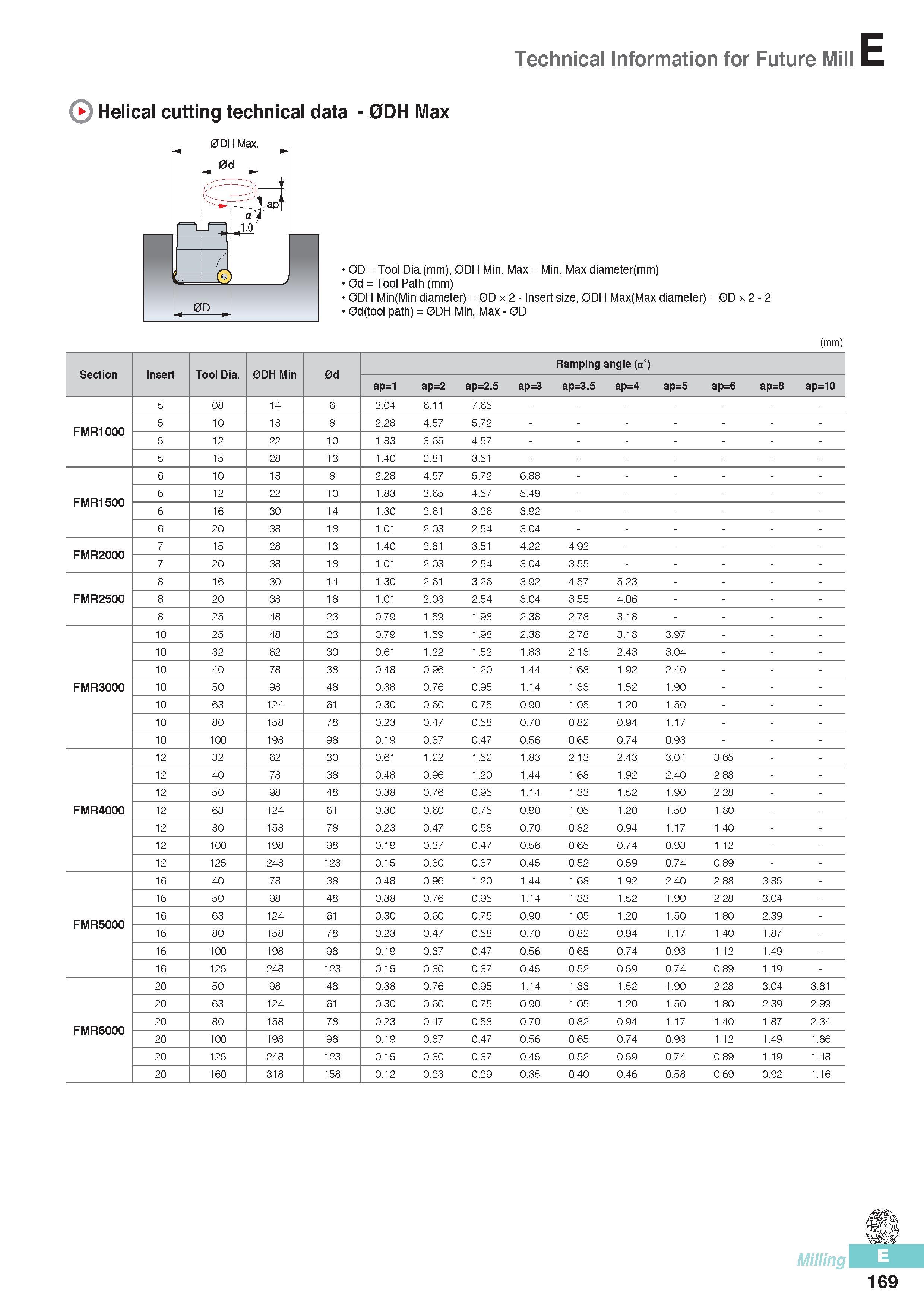

Helical cutting technical data - 0DH Max Technical Information for Future Mill 0DH Max. 0D = Tool Dia.(mm), 0DH Min, Max = Min, Max diameter(mm) 0d = Tool Path (mm) 0DH Min(Min diameter) = 0Dx2- Insert size, 0DH Max(Max diameter) = 0Dx2-2 0d(tool path) = 0DH Min, Max - 0D (mm) Section Insert Tool Dia. 0DH Min 0d Ramping angle (a°) ap=1 ap=2 ap=2.5 ap=3 ap=3.5 ap=4 ap=5 ap=6 ap=8 ap=10 5 08 14 6 3.04 6.11 7.65 - FMR1000 5 10 18 8 2.28 4.57 5.72 - 5 12 22 10 1.83 3.65 4.57 - 5 15 28 13 1.40 2.81 3.51 - 6 10 18 8 2.28 4.57 5.72 6.88 FMR1500 6 12 22 10 1.83 3.65 4.57 5.49 6 16 30 14 1.30 2.61 3.26 3.92 6 20 38 18 1.01 2.03 2.54 3.04 FMR2000 7 15 28 13 1.40 2.81 3.51 4.22 4.92 - 7 20 38 18 1.01 2.03 2.54 3.04 3.55 - 8 16 30 14 1.30 2.61 3.26 3.92 4.57 5.23 FMR2500 8 20 38 18 1.01 2.03 2.54 3.04 3.55 4.06 8 25 48 23 0.79 1 .59 1 .98 2.38 2.78 3.18 10 25 48 23 0.79 1 .59 1 .98 2.38 2.78 3.18 3.97 - 10 32 62 30 0.61 1 .22 1.52 1.83 2.13 2.43 3.04 - 10 40 78 38 0.48 0.96 1.20 1.44 1 .68 1 .92 2.40 - FMR3000 10 50 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 - 10 63 124 61 0.30 0.60 0.75 0.90 1.05 1.20 1.50 - 10 80 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 - 10 100 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 - 12 32 62 30 0.61 1 .22 1.52 1.83 2.13 2.43 3.04 3.65 12 40 78 38 0.48 0.96 1.20 1.44 1 .68 1 .92 2.40 2.88 12 50 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 FMR4000 12 63 124 61 0.30 0.60 0.75 0.90 1 .05 1.20 1.50 1.80 12 80 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 12 100 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 12 125 248 123 0.15 0.30 0.37 0.45 0.52 0.59 0.74 0.89 16 40 78 38 0.48 0.96 1.20 1.44 1 .68 1 .92 2.40 2.88 3.85 - 16 50 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 3.04 - FMR5000 16 63 124 61 0.30 0.60 0.75 0.90 1 .05 1.20 1.50 1.80 2.39 - 16 80 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 1.87 - 16 100 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 1.49 - 16 125 248 123 0.15 0.30 0.37 0.45 0.52 0.59 0.74 0.89 1.19 - 20 50 98 48 0.38 0.76 0.95 1.14 1.33 1.52 1.90 2.28 3.04 3.81 20 63 124 61 0.30 0.60 0.75 0.90 1 .05 1.20 1.50 1.80 2.39 2.99 FMR6000 20 80 158 78 0.23 0.47 0.58 0.70 0.82 0.94 1.17 1.40 1.87 2.34 20 100 198 98 0.19 0.37 0.47 0.56 0.65 0.74 0.93 1.12 1.49 1.86 20 125 248 123 0.15 0.30 0.37 0.45 0.52 0.59 0.74 0.89 1.19 1.48 20 160 318 158 0.12 0.23 0.29 0.35 0.40 0.46 0.58 0.69 0.92 1.16 169
