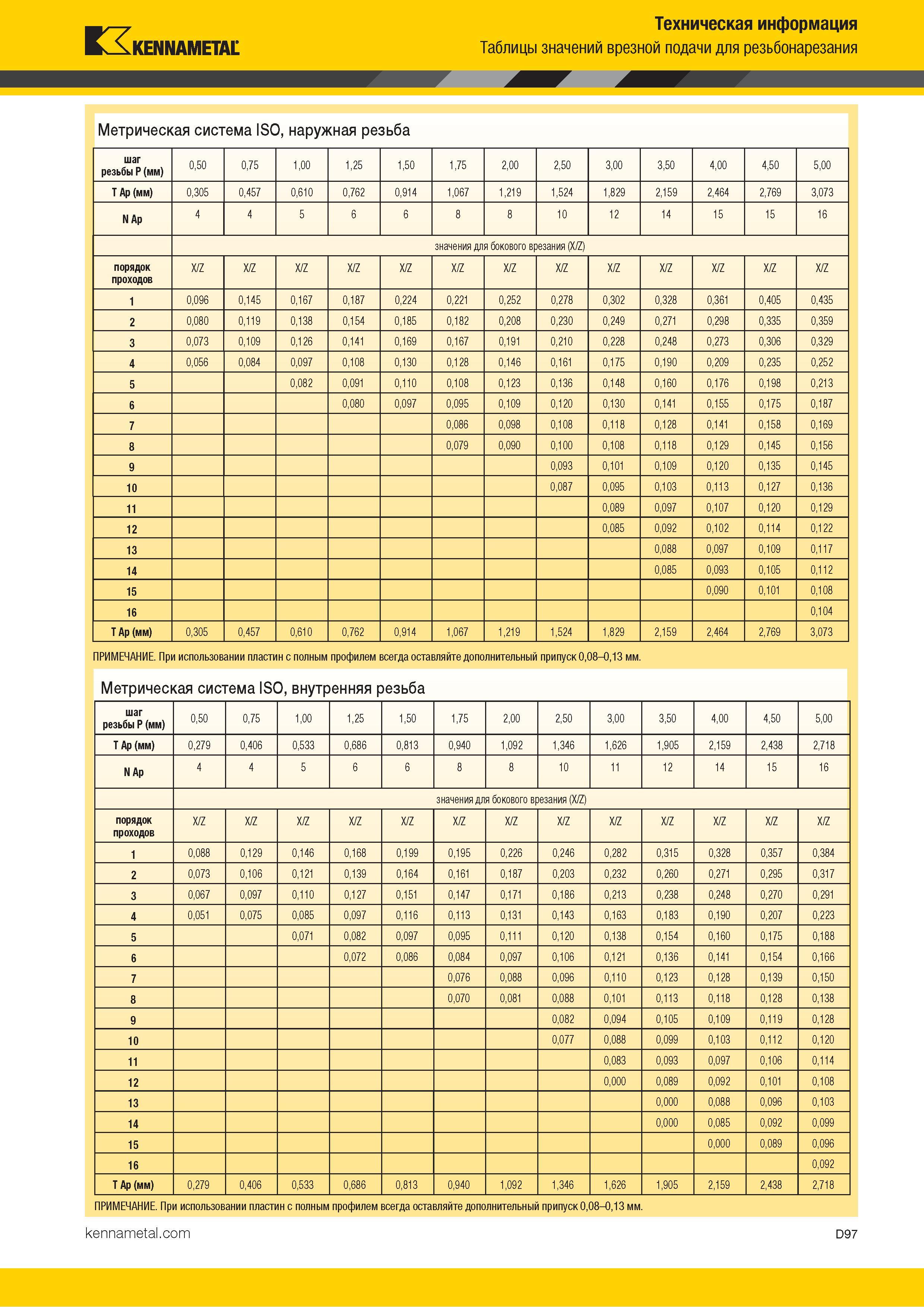

Kennametal Техническая информация Таблицы значений врезной подачи для резьбонарезания Метрическая система ISO, наружная резьба шаг резьбы P (мм) 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 T Ap (мм) 0,305 0,457 0,610 0,762 0,914 1,067 1,219 1,524 1,829 2,159 2,464 2,769 3,073 N Ap 4 4 5 6 6 8 8 10 12 14 15 15 16 значения для бокового врезания (X/Z) порядок проходов X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z 1 0,096 0,145 0,167 0,187 0,224 0,221 0,252 0,278 0,302 0,328 0,361 0,405 0,435 2 0,080 0,119 0,138 0,154 0,185 0,182 0,208 0,230 0,249 0,271 0,298 0,335 0,359 3 0,073 0,109 0,126 0,141 0,169 0,167 0,191 0,210 0,228 0,248 0,273 0,306 0,329 4 0,056 0,084 0,097 0,108 0,130 0,128 0,146 0,161 0,175 0,190 0,209 0,235 0,252 5 0,082 0,091 0,110 0,108 0,123 0,136 0,148 0,160 0,176 0,198 0,213 6 0,080 0,097 0,095 0,109 0,120 0,130 0,141 0,155 0,175 0,187 7 0,086 0,098 0,108 0,118 0,128 0,141 0,158 0,169 8 0,079 0,090 0,100 0,108 0,118 0,129 0,145 0,156 9 0,093 0,101 0,109 0,120 0,135 0,145 10 0,087 0,095 0,103 0,113 0,127 0,136 11 0,089 0,097 0,107 0,120 0,129 12 0,085 0,092 0,102 0,114 0,122 13 0,088 0,097 0,109 0,117 14 0,085 0,093 0,105 0,112 15 0,090 0,101 0,108 16 0,104 T Ap (мм) 0,305 0,457 0,610 0,762 0,914 1,067 1,219 1,524 1,829 2,159 2,464 2,769 3,073 ПРИМЕЧАНИЕ. При использовании пластин с полным профилем всегда оставляйте дополнительный припуск 0,08-0,13 мм. Метрическая система ISO, внутренняя резьба шаг резьбы P (мм) 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 T Ap (мм) 0,279 0,406 0,533 0,686 0,813 0,940 1,092 1,346 1,626 1,905 2,159 2,438 2,718 N Ap 4 4 5 6 6 8 8 10 11 12 14 15 16 значения для бокового врезания (X/Z) порядок проходов X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z 1 0,088 0,129 0,146 0,168 0,199 0,195 0,226 0,246 0,282 0,315 0,328 0,357 0,384 2 0,073 0,106 0,121 0,139 0,164 0,161 0,187 0,203 0,232 0,260 0,271 0,295 0,317 3 0,067 0,097 0,110 0,127 0,151 0,147 0,171 0,186 0,213 0,238 0,248 0,270 0,291 4 0,051 0,075 0,085 0,097 0,116 0,113 0,131 0,143 0,163 0,183 0,190 0,207 0,223 5 0,071 0,082 0,097 0,095 0,111 0,120 0,138 0,154 0,160 0,175 0,188 6 0,072 0,086 0,084 0,097 0,106 0,121 0,136 0,141 0,154 0,166 7 0,076 0,088 0,096 0,110 0,123 0,128 0,139 0,150 8 0,070 0,081 0,088 0,101 0,113 0,118 0,128 0,138 9 0,082 0,094 0,105 0,109 0,119 0,128 10 0,077 0,088 0,099 0,103 0,112 0,120 11 0,083 0,093 0,097 0,106 0,114 12 0,000 0,089 0,092 0,101 0,108 13 0,000 0,088 0,096 0,103 14 0,000 0,085 0,092 0,099 15 0,000 0,089 0,096 16 0,092 T Ap (мм) 0,279 0,406 0,533 0,686 0,813 0,940 1,092 1,346 1,626 1,905 2,159 2,438 2,718 ПРИМЕЧАНИЕ. При использовании пластин с полным профилем всегда оставляйте дополнительный припуск 0,08-0,13 мм. D97
