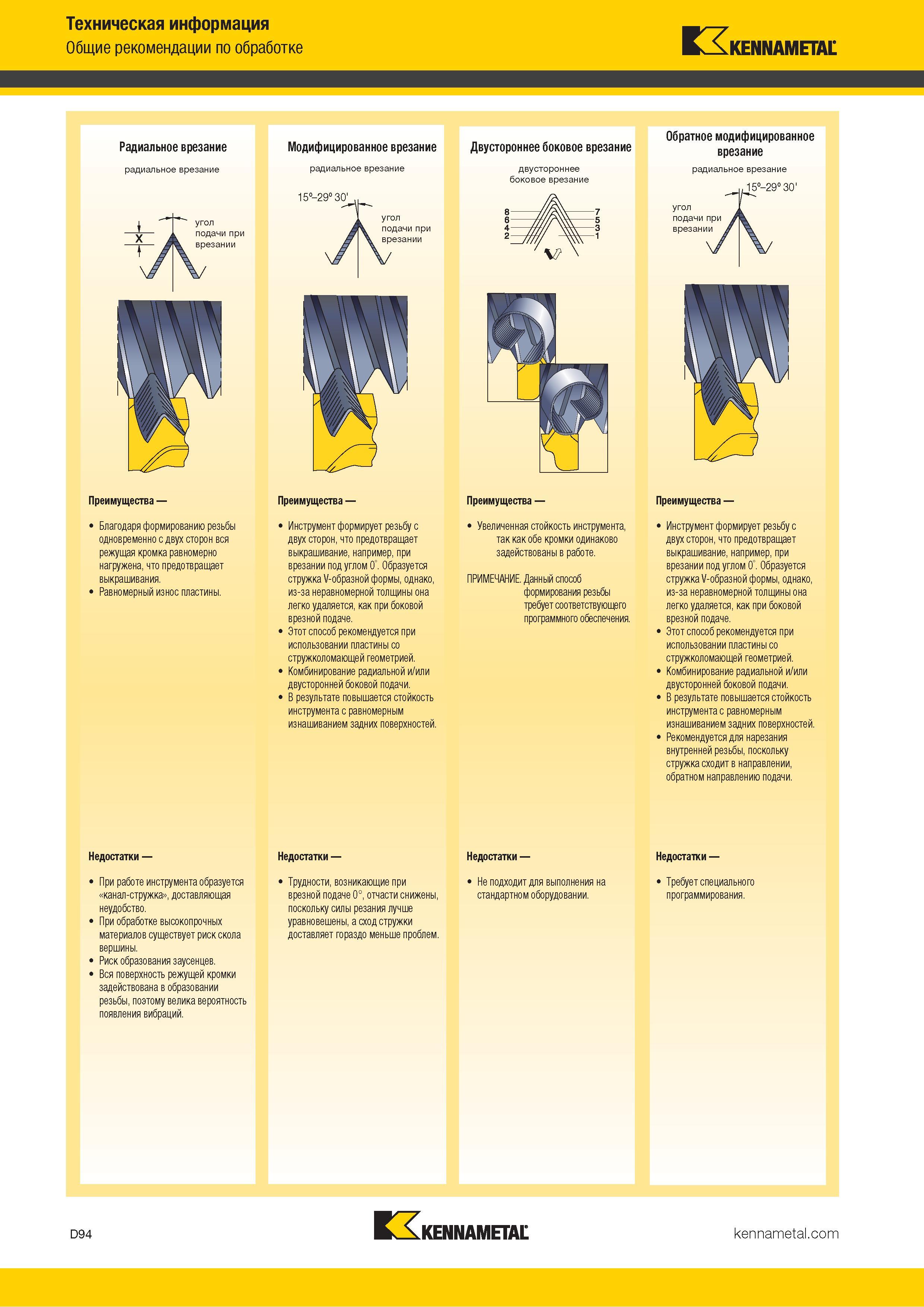

Техническая информация Общие рекомендации по обработке K4A.KENNAMETAC Радиальное врезание радиальное врезание угол подачи при врезании Модифицированное врезание радиальное врезание Двустороннее боковое врезание двустороннее боковое врезание 15°-29° 30' , "i угол подачи при врезании Обратное модифицированное врезание радиальное врезание ,150-290 30' А подачи при врезании ff \/ V Преимущества Благодаря формированию резьбы одновременно с двух сторон вся режущая кромка равномерно нагружена, что предотвращает выкрашивания. Равномерный износ пластины. Преимущества Инструмент формирует резьбу с двух сторон, что предотвращает выкрашивание, например, при врезании под углом 0". Образуется стружка V-образной формы, однако, из-за неравномерной толщины она легко удаляется, как при боковой врезной подаче. Этот способ рекомендуется при использовании пластины со стружколомающей геометрией. Комбинирование радиальной и/или двусторонней боковой подачи. В результате повышается стойкость инструмента с равномерным изнашиванием задних поверхностей. Преимущества Увеличенная стойкость инструмента, так как обе кромки одинаково задействованы в работе. ПРИМЕЧАНИЕ. Данный способ формирования резьбы требует соответствующего программного обеспечения. Преимущества Инструмент формирует резьбу с двух сторон, что предотвращает выкрашивание, например, при врезании под углом 0". Образуется стружка V-образной формы, однако, из-за неравномерной толщины она легко удаляется, как при боковой врезной подаче. Этот способ рекомендуется при использовании пластины со стружколомающей геометрией. Комбинирование радиальной и/или двусторонней боковой подачи. В результате повышается стойкость инструмента с равномерным изнашиванием задних поверхностей. Рекомендуется для нарезания внутренней резьбы, поскольку стружка сходит в направлении, обратном направлению подачи. Недостатки Недостатки Недостатки Недостатки При работе инструмента образуется канал-стружка , доставляющая неудобство. При обработке высокопрочных материалов существует риск скола вершины. Риск образования заусенцев. Вся поверхность режущей кромки задействована в образовании резьбы, поэтому велика вероятность появления вибраций. Трудности, возникающие при врезной подаче 0°, отчасти снижены, поскольку силы резания лучше уравновешены, а сход стружки доставляет гораздо меньше проблем. Не подходит для выполнения на стандартном оборудовании. Требует специального программирования. D94 Kennametal
