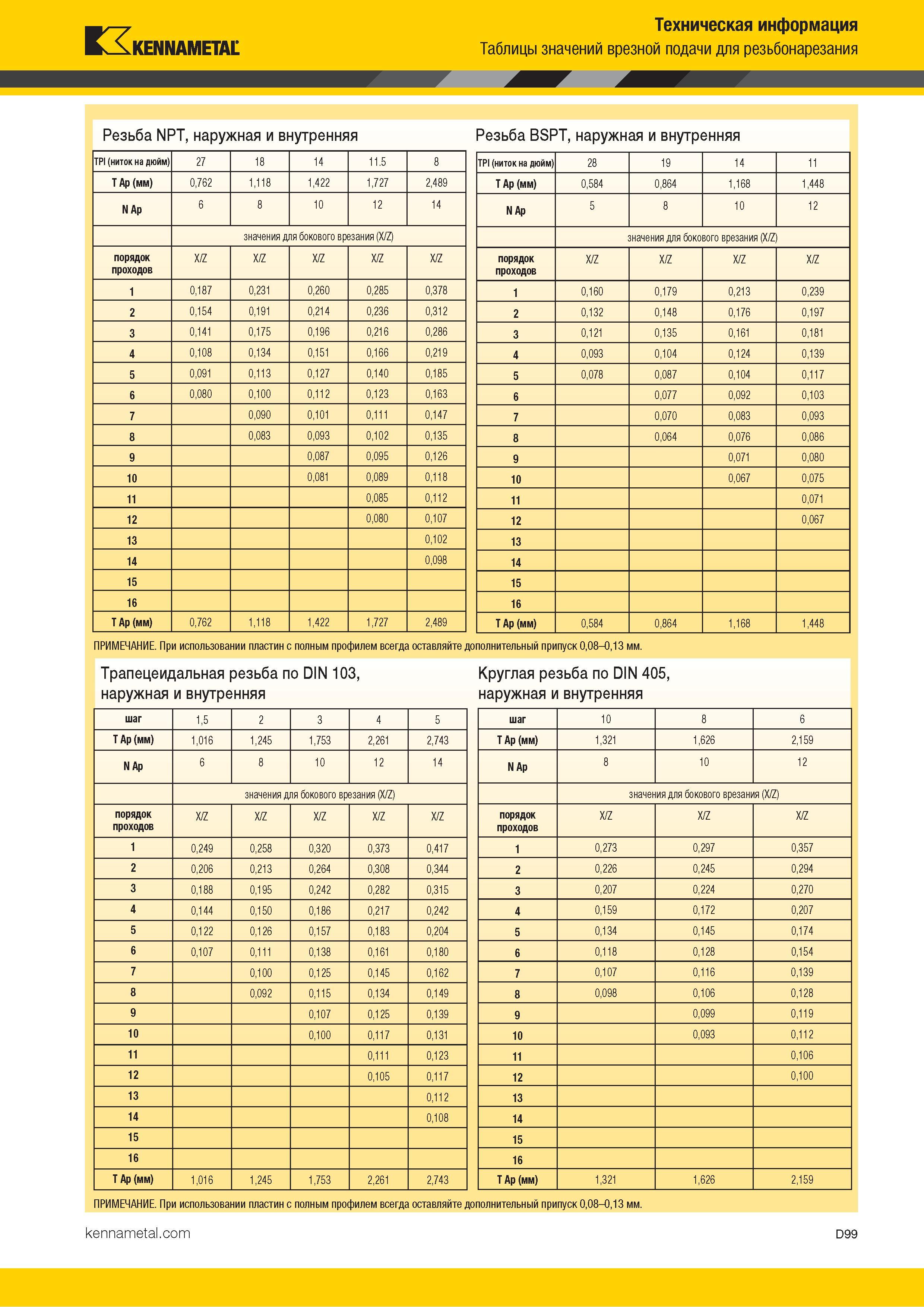

Kennametal Техническая информация Таблицы значений врезной подачи для резьбонарезания Резьба NPT, наружная и внутренняя Резьба BSPT, наружная и внутренняя TPI (ниток на дюйм) 27 18 14 11.5 8 T Ap (мм) 0,762 1,118 1,422 1,727 2,489 N Ap 6 8 10 12 14 значения для бокового врезания (X/Z) порядок проходов X/Z X/Z X/Z X/Z X/Z 1 0,187 0,231 0,260 0,285 0,378 2 0,154 0,191 0,214 0,236 0,312 3 0,141 0,175 0,196 0,216 0,286 4 0,108 0,134 0,151 0,166 0,219 5 0,091 0,113 0,127 0,140 0,185 6 0,080 0,100 0,112 0,123 0,163 7 0,090 0,101 0,111 0,147 8 0,083 0,093 0,102 0,135 9 0,087 0,095 0,126 10 0,081 0,089 0,118 11 0,085 0,112 12 0,080 0,107 13 0,102 14 0,098 15 16 T Ap (мм) 0,762 1,118 1,422 1,727 2,489 TPI (ниток на дюйм) 28 19 14 11 T Ap (мм) 0,584 0,864 1,168 1,448 N Ap 5 8 10 12 значения для бокового врезания (X/Z) порядок проходов X/Z X/Z X/Z X/Z 1 0,160 0,179 0,213 0,239 2 0,132 0,148 0,176 0,197 3 0,121 0,135 0,161 0,181 4 0,093 0,104 0,124 0,139 5 0,078 0,087 0,104 0,117 6 0,077 0,092 0,103 7 0,070 0,083 0,093 8 0,064 0,076 0,086 9 0,071 0,080 10 0,067 0,075 11 0,071 12 0,067 13 14 15 16 T Ap (мм) 0,584 0,864 1,168 1,448 ПРИМЕЧАНИЕ. При использовании пластин с полным профилем всегда оставляйте дополнительный припуск 0,08-0,13 мм. Трапецеидальная резьба по DIN 103, Круглая резьба по DIN 405, наружная и внутренняя наружная и внутренняя шаг 10 8 6 T Ap (мм) 1,321 1,626 2,159 N Ap 8 10 12 значения для бокового врезания (X/Z) порядок проходов X/Z X/Z X/Z 1 0,273 0,297 0,357 2 0,226 0,245 0,294 3 0,207 0,224 0,270 4 0,159 0,172 0,207 5 0,134 0,145 0,174 6 0,118 0,128 0,154 7 0,107 0,116 0,139 8 0,098 0,106 0,128 9 0,099 0,119 10 0,093 0,112 11 0,106 12 0,100 13 14 15 16 T Ap (мм) 1,321 1,626 2,159 шаг 1,5 2 3 4 5 T Ap (мм) 1,016 1,245 1,753 2,261 2,743 N Ap 6 8 10 12 14 значения для бокового врезания (X/Z) порядок проходов X/Z X/Z X/Z X/Z X/Z 1 0,249 0,258 0,320 0,373 0,417 2 0,206 0,213 0,264 0,308 0,344 3 0,188 0,195 0,242 0,282 0,315 4 0,144 0,150 0,186 0,217 0,242 5 0,122 0,126 0,157 0,183 0,204 6 0,107 0,111 0,138 0,161 0,180 7 0,100 0,125 0,145 0,162 8 0,092 0,115 0,134 0,149 9 0,107 0,125 0,139 10 0,100 0,117 0,131 11 0,111 0,123 12 0,105 0,117 13 0,112 14 0,108 15 16 T Ap (мм) 1,016 1,245 1,753 2,261 2,743 ПРИМЕЧАНИЕ. При использовании пластин с полным профилем всегда оставляйте дополнительный припуск 0,08-0,13 мм. D99
