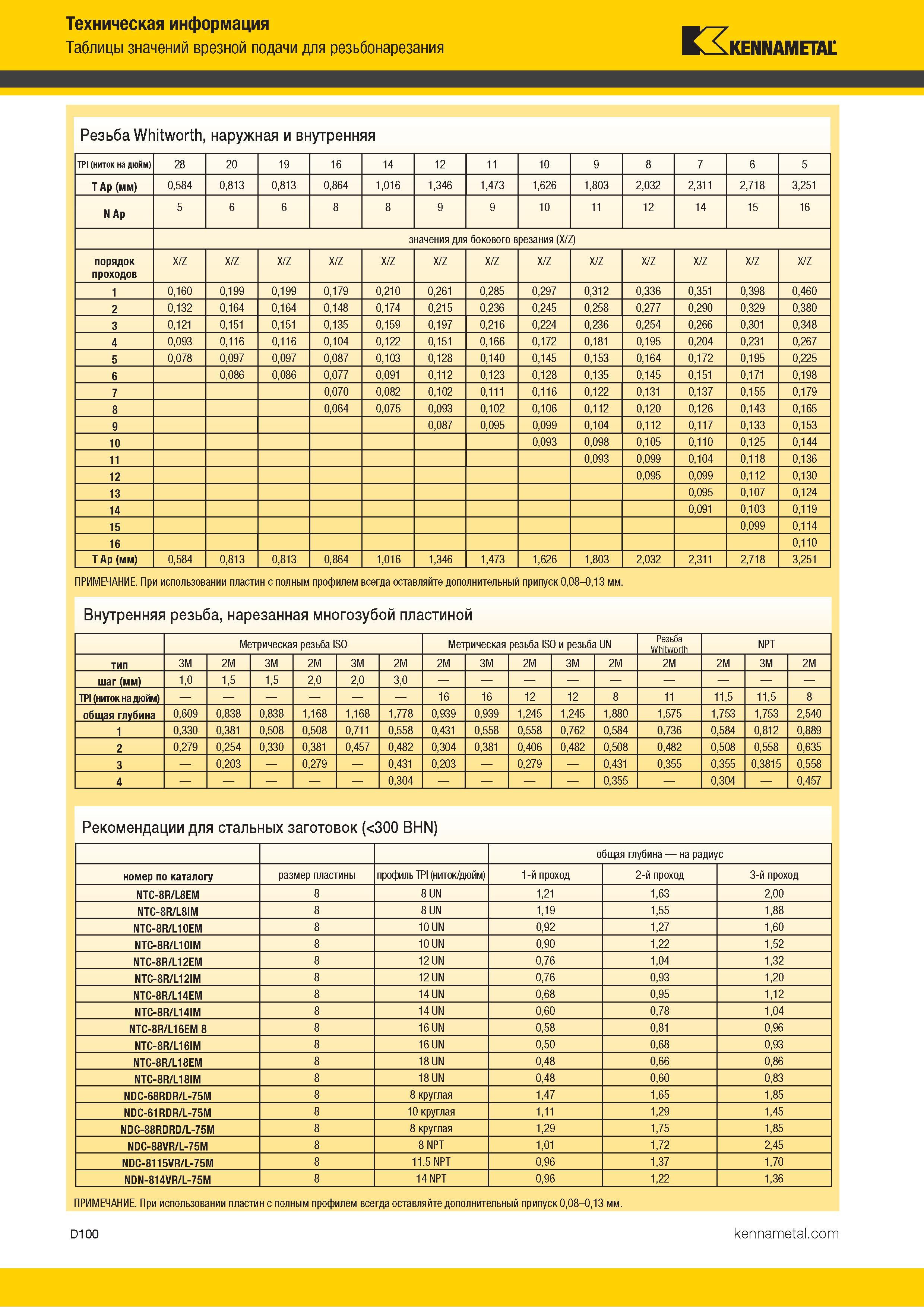

Техническая информация Таблицы значений врезной подачи для резьбонарезания Kennametal Резьба Whitworth, наружная и внутренняя TPI (ниток на дюйм) 28 20 19 16 14 12 11 10 9 8 7 6 5 T Ap (мм) 0,584 0,813 0,813 0,864 1,016 1,346 1,473 1,626 1,803 2,032 2,311 2,718 3,251 N Ap 5 6 6 8 8 9 9 10 11 12 14 15 16 значения для бокового врезания (X/Z) порядок проходов X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z 1 0,160 0,199 0,199 0,179 0,210 0,261 0,285 0,297 0,312 0,336 0,351 0,398 0,460 2 0,132 0,164 0,164 0,148 0,174 0,215 0,236 0,245 0,258 0,277 0,290 0,329 0,380 3 0,121 0,151 0,151 0,135 0,159 0,197 0,216 0,224 0,236 0,254 0,266 0,301 0,348 4 0,093 0,116 0,116 0,104 0,122 0,151 0,166 0,172 0,181 0,195 0,204 0,231 0,267 5 0,078 0,097 0,097 0,087 0,103 0,128 0,140 0,145 0,153 0,164 0,172 0,195 0,225 6 0,086 0,086 0,077 0,091 0,112 0,123 0,128 0,135 0,145 0,151 0,171 0,198 7 0,070 0,082 0,102 0,111 0,116 0,122 0,131 0,137 0,155 0,179 8 0,064 0,075 0,093 0,102 0,106 0,112 0,120 0,126 0,143 0,165 9 0,087 0,095 0,099 0,104 0,112 0,117 0,133 0,153 10 0,093 0,098 0,105 0,110 0,125 0,144 11 0,093 0,099 0,104 0,118 0,136 12 0,095 0,099 0,112 0,130 13 0,095 0,107 0,124 14 0,091 0,103 0,119 15 0,099 0,114 16 0,110 T Ap (мм) 0,584 0,813 0,813 0,864 1,016 1,346 1,473 1,626 1,803 2,032 2,311 2,718 3,251 ПРИМЕЧАНИЕ. При использовании пластин с полным профилем всегда оставляйте дополнительный припуск 0,08-0,13 мм. Внутренняя резьба, нарезанная многозубой пластиной Метрическая резьба ISO Метрическая резьба ISO и резьба UN Резьба Whitworth NPT тип 3M 2M 3M 2M 3M 2M 2M 3M 2M 3M 2M 2M 2M 3M 2M шаг (мм) 1,0 1,5 1,5 2,0 2,0 3,0 TPI (ниток на дюйм) 16 16 12 12 8 11 11,5 11,5 8 общая глубина 0,609 0,838 0,838 1,168 1,168 1,778 0,939 0,939 1,245 1,245 1,880 1,575 1,753 1,753 2,540 1 0,330 0,381 0,508 0,508 0,711 0,558 0,431 0,558 0,558 0,762 0,584 0,736 0,584 0,812 0,889 2 0,279 0,254 0,330 0,381 0,457 0,482 0,304 0,381 0,406 0,482 0,508 0,482 0,508 0,558 0,635 3 0,203 0,279 0,431 0,203 0,279 0,431 0,355 0,355 0,3815 0,558 4 0,304 0,355 0,304 0,457 Рекомендации для стальных заготовок (<300 ВHN) общая глубина на радиус номер по каталогу размер пластины профиль TPI (ниток/дюйм) 1-й проход 2-й проход 3-й проход NTC-8R/L8EM 8 8 UN 1,21 1,63 2,00 NTC-8R/L8IM 8 8 UN 1,19 1,55 1,88 NTC-8R/L10EM 8 10 UN 0,92 1,27 1,60 NTC-8R/L10IM 8 10 UN 0,90 1,22 1,52 NTC-8R/L12EM 8 12 UN 0,76 1,04 1,32 NTC-8R/L12IM 8 12 UN 0,76 0,93 1,20 NTC-8R/L14EM 8 14 UN 0,68 0,95 1,12 NTC-8R/L14IM 8 14 UN 0,60 0,78 1,04 NTC-8R/L16EM 8 8 16 UN 0,58 0,81 0,96 NTC-8R/L16IM 8 16 UN 0,50 0,68 0,93 NTC-8R/L18EM 8 18 UN 0,48 0,66 0,86 NTC-8R/L18IM 8 18 UN 0,48 0,60 0,83 NDC-68RDR/L-75M 8 8 круглая 1,47 1,65 1,85 NDC-61RDR/L-75M 8 10 круглая 1,11 1,29 1,45 NDC-88RDRD/L-75M 8 8 круглая 1,29 1,75 1,85 NDC-88VR/L-75M 8 8 NPT 1,01 1,72 2,45 NDC-8115VR/L-75M 8 11.5 NPT 0,96 1,37 1,70 NDN-814VR/L-75M 8 14 NPT 0,96 1,22 1,36 ПРИМЕЧАНИЕ. При использовании пластин с полным профилем всегда оставляйте дополнительный припуск 0,08-0,13 мм. D100
