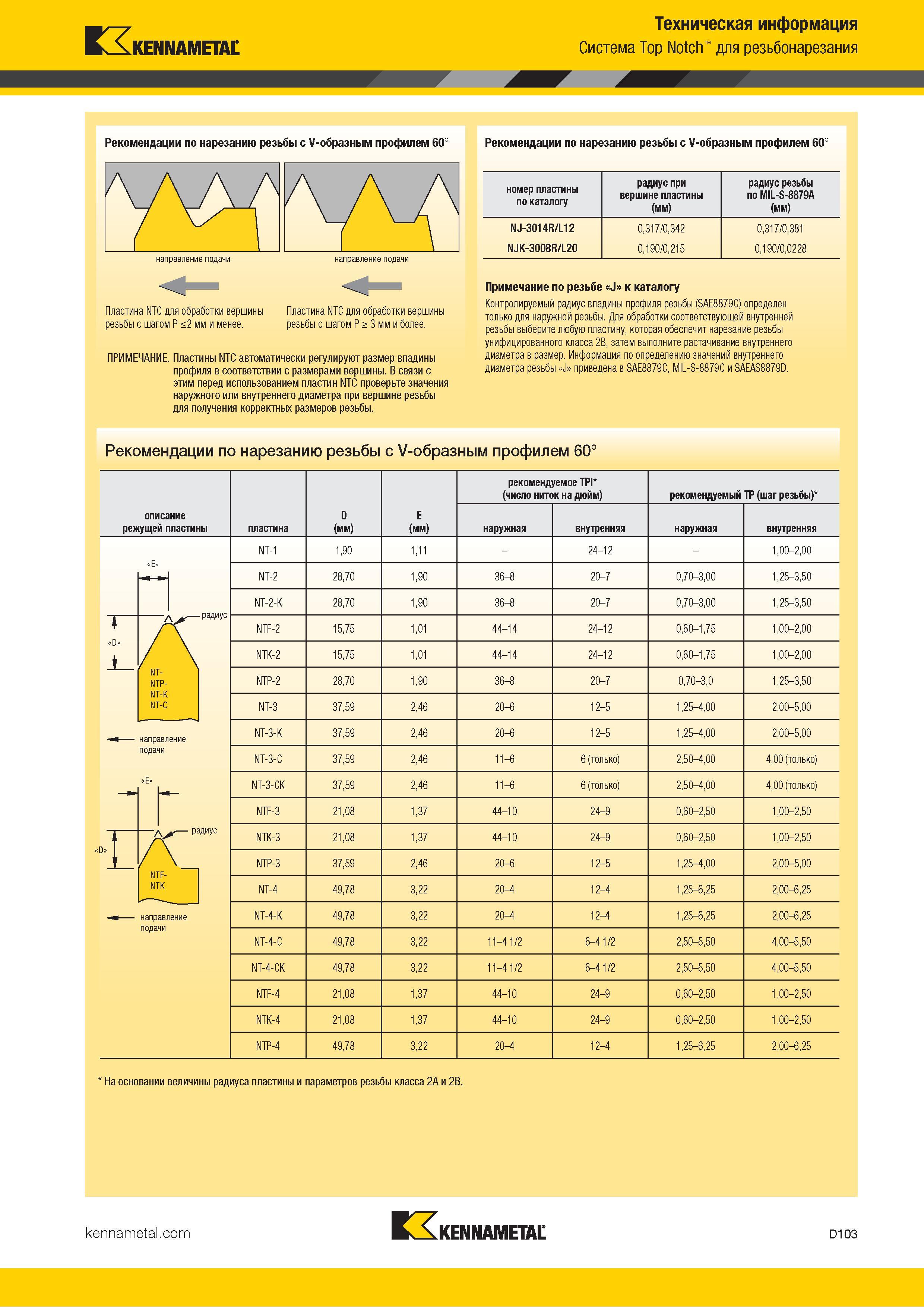

693 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.D103

Каталог KENNAMETAL 2018 Инструмент токарный Стр. D103 0693 Lab2u

Kennametal Техническая информация Система Top Notch для резьбонарезания Рекомендации по нарезанию резьбы с V-образным профилем 60° Рекомендации по нарезанию резьбы с V-образным профилем 60° номер пластины по каталогу радиус при вершине пластины (мм) радиус резьбы по MIL-S-8879A (мм) NJ-3014R/L12 NJK-3008R/L20 0,317/0,342 0,190/0,215 0,317/0,381 0,190/0,0228 Пластина NTC для обработки вершины резьбы с шагом P <2 мм и менее. Пластина NTC для обработки вершины резьбы с шагом P > 3 мм и более. ПРИМЕЧАНИЕ. Пластины NTC автоматически регулируют размер впадины профиля в соответствии с размерами вершины. В связи с этим перед использованием пластин NTC проверьте значения наружного или внутреннего диаметра при вершине резьбы для получения корректных размеров резьбы. Примечание по резьбе J к каталогу Контролируемый радиус впадины профиля резьбы (SAE8879C) определен только для наружной резьбы. Для обработки соответствующей внутренней резьбы выберите любую пластину, которая обеспечит нарезание резьбы унифицированного класса 2В, затем выполните растачивание внутреннего диаметра в размер. Информация по определению значений внутреннего диаметра резьбы J приведена в SAE8879c, MIL-S-8879C и SAEAS8879D. Рекомендации по нарезанию резьбы с V-образным профилем 60° описание режущей пластины D (мм) E (мм) рекомендуемое TPI (число ниток на дюйм) наружная внутренняя рекомендуемый TP (шаг резьбы) наружная внутренняя NT- NTP- NT-K NT-C направление подачи направление подачи NT-1 NT-2 NT-2-K NTF-2 NTK-2 NTP-2 NT-3 NT-3-K NT-3-C NT-3-CK NTF-3 NTK-3 NTP-3 NT-4 NT-4-K NT-4-C NT-4-CK NTF-4 NTK-4 NTP-4 1,90 28,70 28,70 15,75 15,75 28,70 37,59 37,59 37,59 37,59 21,08 21,08 37,59 49,78 49,78 49,78 49,78 21,08 21,08 49,78 1,11 1,90 1,90 1,01 1,01 1,90 2,46 2,46 2,46 2,46 1,37 1,37 2,46 3,22 3,22 3,22 3,22 1,37 1,37 3,22 24-12 36-8 20-7 36-8 20-7 44-14 24-12 44-14 24-12 36-8 20-7 20-6 12-5 20-6 12-5 11-6 6 (только) 11-6 6 (только) 44-10 24-9 44-10 24-9 20-6 12-5 20-4 12-4 20-4 12-4 11-4 1/2 6-4 1/2 11-4 1/2 6-4 1/2 44-10 24-9 44-10 24-9 20-4 12-4 0,70-3,0 0,70-3,0 0,60-1,75 0,60-1,75 0,70-3,0 1,25-4,0 1,25-4,0 2,50-4,0 2,50-4,0 0,60-2,50 0,60-2,50 1,25-4,0 1,25-6,25 1,25-6,25 2,50-5,50 2,50-5,50 0,60-2,50 0,60-2,50 1,25-6,25 1,00-2,0 1,25-3,50 1,25-3,50 1,00-2,0 1,00-2,0 1,25-3,50 2,00-5,0 2,00-5,0 4,00 (только) 4,00 (только) 1,00-2,50 1,00-2,50 2,00-5,0 2,00-6,25 2,00-6,25 4,00-5,50 4,00-5,50 1,00-2,50 1,00-2,50 2,00-6,25 пластина радиус На основании величины радиуса пластины и параметров резьбы класса 2A и 2B. Kennametal D103
