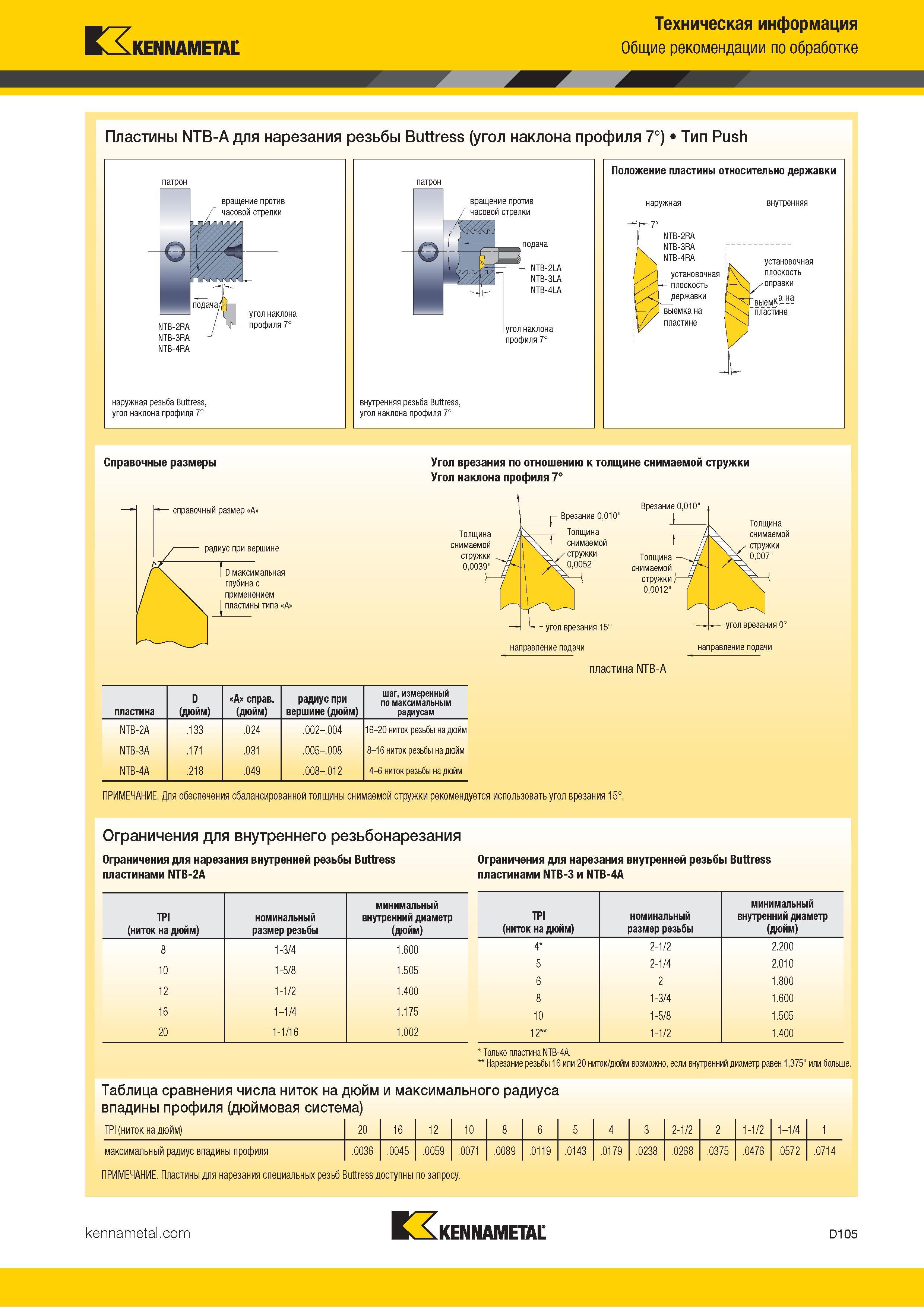

Kennametal Техническая информация Общие рекомендации по обработке Пластины NTB-A для нарезания резьбы Buttress (угол наклона профиля 7°) Тип Push вращение против часовой стрелки угол наклона профиля 7° наружная резьба Buttress, угол наклона профиля 7° он вращение против часовой стрелки внутренняя резьба Buttress, угол наклона профиля 7° угол наклона профиля 7° патрон патрон Справочные размеры справочный размер A радиус при вершине I D максимальная глубина с применением I пластины типа A Угол врезания по отношению к толщине снимаемой стружки Угол наклона профиля 7° Толщина снимаемой стружки 0,0039" пластина D (дюйм) А справ. (дюйм) радиус при вершине (дюйм) шаг, измеренный по максимальным радиусам NTB-2A .133 .024 .002 004 16-20 ниток резьбы на дюйм NTB-3A .171 .031 .005-.008 8-16 ниток резьбы на дюйм NTB-4A .218 .049 .008 .012 4-6 ниток резьбы на дюйм Врезание 0,010" Толщина снимаемой стружки 0,0052" Врезание 0,010 Толщина снимаемой стружки 0,0012" - угол врезания 15° направление подачи пластина NTB-A Толщина снимаемой стружки 0,007" 4 - угол врезания 0° направление подачи ПРИМЕЧАНИЕ. Для обеспечения сбалансированной толщины снимаемой стружки рекомендуется использовать угол врезания 15°. Ограничения для внутреннего резьбонарезания Ограничения для нарезания внутренней резьбы Buttress Ограничения для нарезания внутренней резьбы Buttress пластинами NTB-2A пластинами NTB-3 и NTB-4A TPI (ниток на дюйм) номинальный размер резьбы минимальный внутренний диаметр (дюйм) 4 2-1/2 2.200 5 2-1/4 2.010 6 2 1.800 8 1-3/4 1.600 10 1-5/8 1.505 12 1-1/2 1.400 Только пластина NTB-4A. Нарезание резьбы 16 или 20 ниток/дюйм возможно, если внутренний диаметр равен 1,375" или больше. TPI (ниток на дюйм) номинальный размер резьбы минимальный внутренний диаметр (дюйм) 8 1-3/4 1.600 10 1-5/8 1.505 12 1-1/2 1.400 16 1-1/4 1.175 20 1-1/16 1.002 Таблица сравнения числа ниток на дюйм и максимального радиуса впадины профиля (дюймовая система) TPI (ниток на дюйм) 20 16 12 10 8 6 5 4 3 2-1/2 2 1-1/2 1-1/4 1 максимальный радиус впадины профиля .0036 .0045 .0059 .0071 .0089 .0119 .0143 .0179 .0238 .0268 .0375 .0476 .0572 .0714 ПРИМЕЧАНИЕ. Пластины для нарезания специальных резьб Buttress доступны по запросу. Kennametal D105
