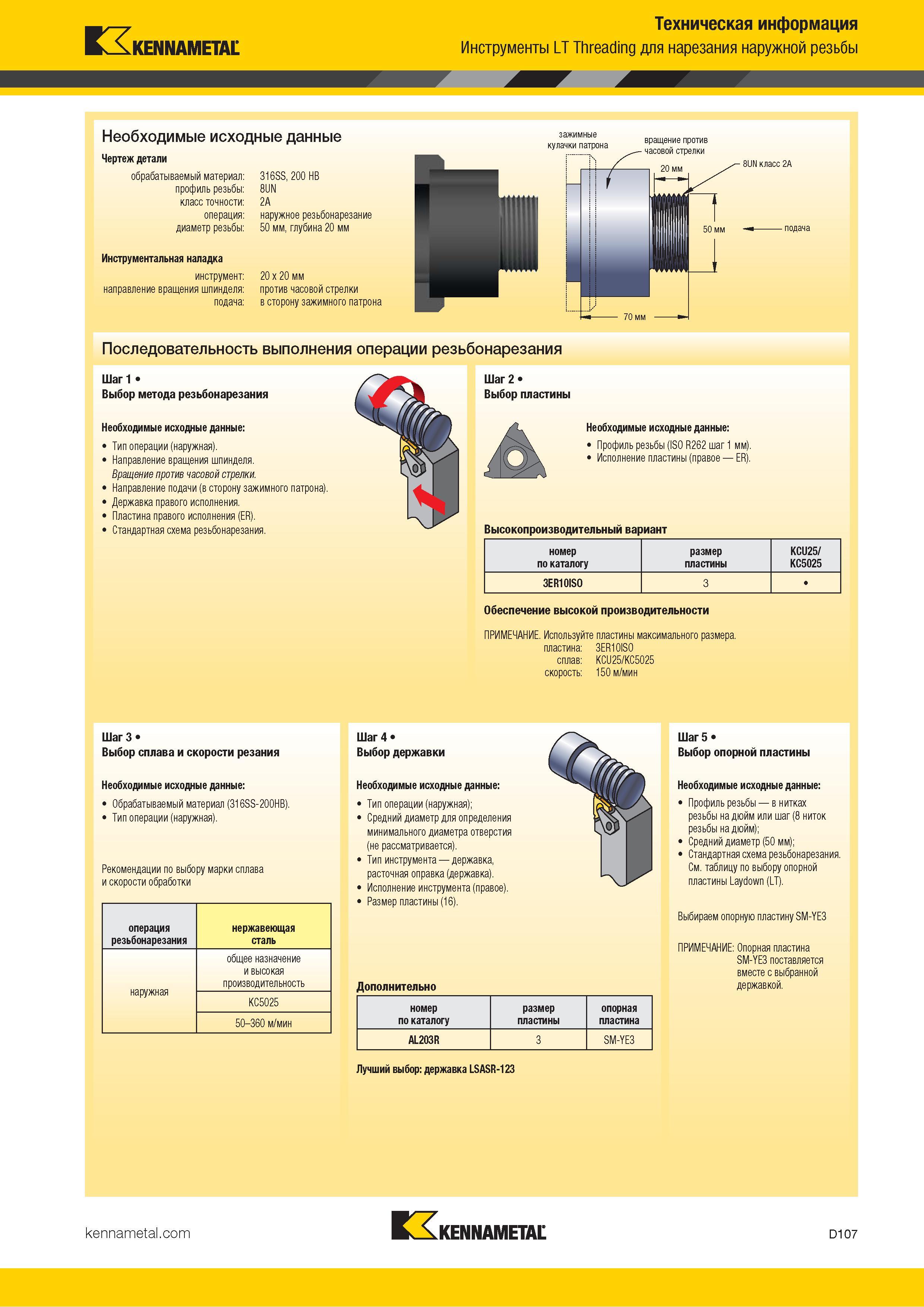

Kennametal Техническая информация Инструменты LT Threading для нарезания наружной резьбы Необходимые исходные данные Чертеж детали обрабатываемый материал: профиль резьбы: класс точности: операция: диаметр резьбы: Инструментальная наладка инструмент: направление вращения шпинделя: подача: 316SS, 200 HB 8UN 2A наружное резьбонарезание 50 мм, глубина 20 мм 20 x 20 мм против часовой стрелки в сторону зажимного патрона Последовательность выполнения операции резьбонарезания Шаг 1 Выбор метода резьбонарезания Необходимые исходные данные: Тип операции (наружная). Направление вращения шпинделя. Вращение против часовой стрелки. Направление подачи (в сторону зажимного патрона). Державка правого исполнения. Пластина правого исполнения (ER). Стандартная схема резьбонарезания. Шаг 2 Выбор пластины Необходимые исходные данные: Профиль резьбы (ISO R262 шаг 1 мм). Исполнение пластины (правое ER). Высокопроизводительный вариант номер размер KCU25/ по каталогу пластины KC5025 3ER10ISO 3 Обеспечение высокой производительности ПРИМЕЧАНИЕ. Используйте пластины максимального размера. пластина: 3ER10ISO сплав: KCU25/KC5025 скорость: 150 м/мин Шаг 3 Выбор сплава и скорости резания Необходимые исходные данные: Обрабатываемый материал (316SS-200HB). Тип операции (наружная). Рекомендации по выбору марки сплава и скорости обработки операция резьбонарезания нержавеющая сталь наружная общее назначение и высокая производительность KC5025 50-360 м/мин Шаг 4 Выбор державки Необходимые исходные данные: Тип операции (наружная); Средний диаметр для определения минимального диаметра отверстия (не рассматривается). Тип инструмента державка, расточная оправка (державка). Исполнение инструмента (правое). Размер пластины (16). Дополнительно номер по каталогу размер пластины опорная пластина AL203R 3 SM-YE3 Шаг 5 Выбор опорной пластины Необходимые исходные данные: Профиль резьбы в нитках резьбы на дюйм или шаг (8 ниток резьбы на дюйм); Средний диаметр (50 мм); Стандартная схема резьбонарезания. См. таблицу по выбору опорной пластины Laydown (LT). Выбираем опорную пластину SM-YE3 ПРИМЕЧАНИЕ: Опорная пластина SM-YE3 поставляется вместе с выбранной державкой. Лучший выбор: державка LSASR-123 Kennametal D107
