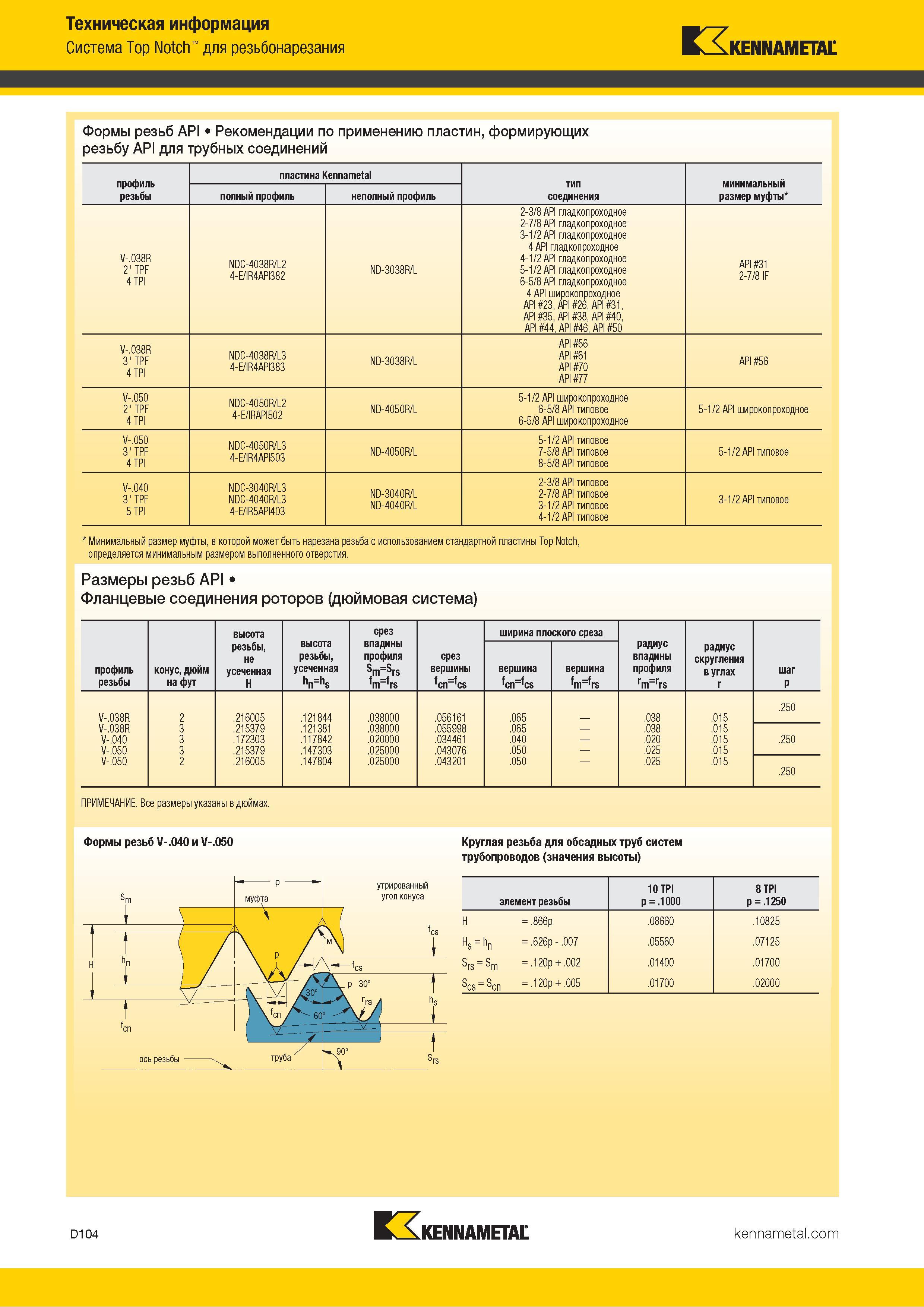

Техническая информация Система Top Notch для резьбонарезания K4A.KENNAMETAII Формы резьб API Рекомендации по применению пластин, формирующих резьбу API для трубных соединений профиль резьбы пластина Kennametal тип соединения минимальный размер муфты полный профиль неполный профиль V-.038R 2" TPF 4 TPI NDC-4038R/L2 4-E/IR4API382 ND-3038R/L 2-3/8 API гладкопроходное 2-7/8 API гладкопроходное 3-1/2 API гладкопроходное 4 API гладкопроходное 4-1/2 API гладкопроходное 5-1/2 API гладкопроходное 6-5/8 API гладкопроходное 4 API широкопроходное API 23, API 26, API 31, API 35, API 38, API 40, API 44, API 46, API 50 API 31 2-7/8 IF V-.038R 3" TPF 4 TPI NDC-4038R/L3 4-E/IR4API383 ND-3038R/L API 56 API 61 API 70 API 77 API 56 V-.050 2" TPF 4 TPI NDC-4050R/L2 4-E/IRAPI502 ND-4050R/L 5-1/2 API широкопроходное 6-5/8 API типовое 6-5/8 API широкопроходное 5-1/2 API широкопроходное 0FI 5PP СЭ 1 1 NDC-4050R/L3 4-E/IR4API503 ND-4050R/L 5-1/2 API типовое 7-5/8 API типовое 8-5/8 API типовое 5-1/2 API типовое V-.040 3" TPF 5 TPI NDC-3040R/L3 NDC-4040R/L3 4-E/IR5API403 ND-3040R/L ND-4040R/L 2-3/8 API типовое 2-7/8 API типовое 3-1/2 API типовое 4-1/2 API типовое 3-1/2 API типовое Минимальный размер муфты, в которой может быть нарезана резьба с использованием стандартной пластины Top Notch, определяется минимальным размером выполненного отверстия. Размеры резьб API Фланцевые соединения роторов (дюймовая система) высота срез ширина плоского среза профиль резьбы конус, дюйм на фут резьбы, не усеченная H высота резьбы, усеченная hn=hs впадины профиля Sm=Srs 'm='rs срез вершины fcn=fcs вершина fcn=fcs вершина fm= rs радиус впадины профиля rm=rrs радиус скругления в углах r шаг Р .250 V-.038R 2 .216005 .121844 .038000 .056161 .065 .038 .015 V-.038R 3 .215379 .121381 .038000 .055998 .065 .038 .015 V-.040 3 .172303 .117842 .020000 .034461 .040 .020 .015 .250 V-.050 3 .215379 .147303 .025000 .043076 .050 .025 .015 V-.050 2 .216005 .147804 .025000 .043201 .050 .025 .015 .250 ПРИМЕЧАНИЕ. Все размеры указаны в дюймах. Формы резьб V-.040 и V-.050 Круглая резьба для обсадных труб систем трубопроводов (значения высоты) элемент резьбы 10 TPI p = .1000 8 TPI p = .1250 H = .866p .08660 .10825 Hs = hn = .626p - .007 .05560 .07125 Srs = Sm = . 120p + .002 .01400 .01700 Scs = Scn = . 120p + .005 .01700 .02000 D104 Kennametal
