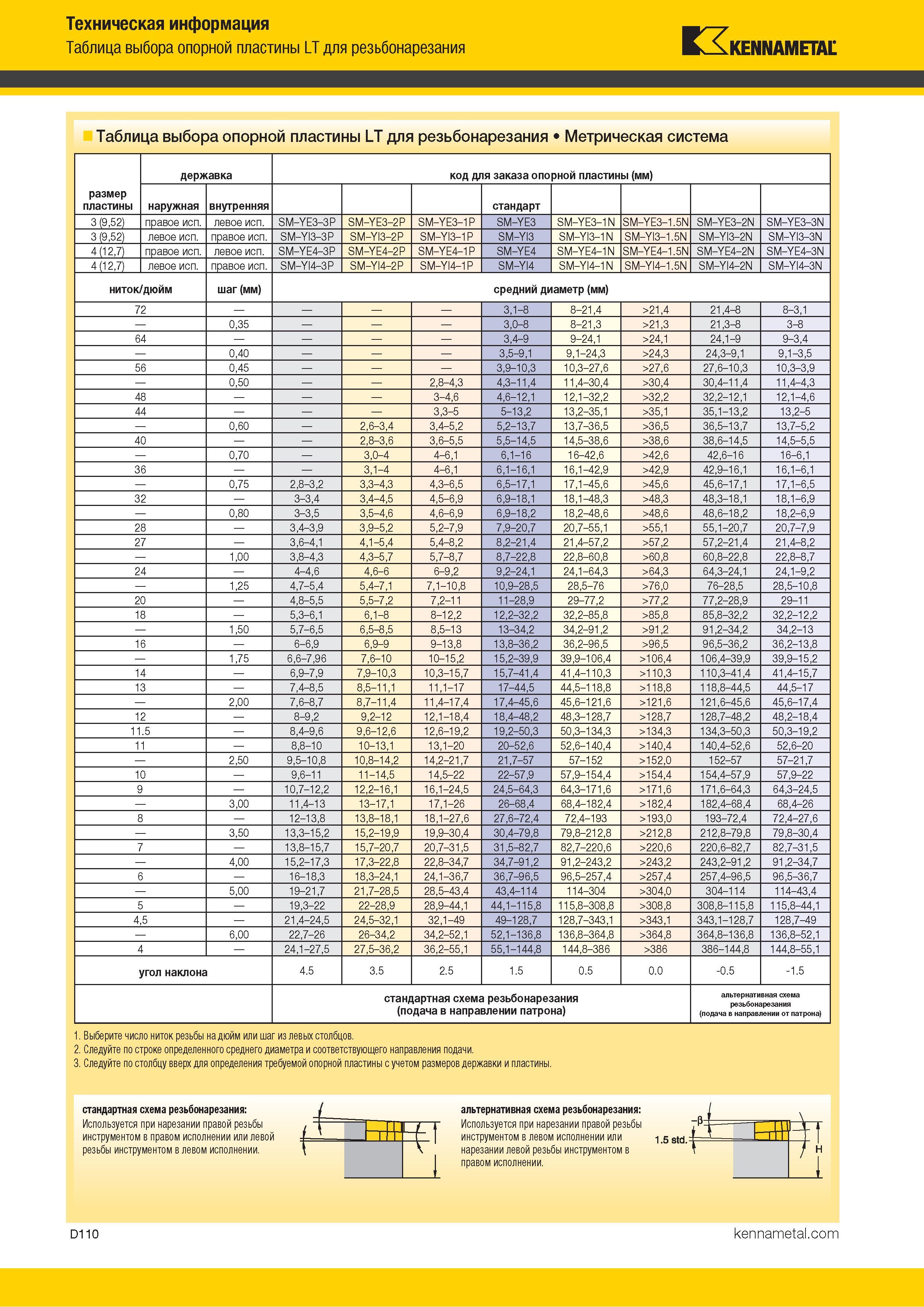

Техническая информация Таблица выбора опорной пластины LT для резьбонарезания Kennametal Таблица выбора опорной пластины LT для резьбонарезания Метрическая система размер пластины державка код для заказа опорной пластины (мм) наружная внутренняя стандарт 3 (9,52) правое исп. левое исп. SM-YE3-3P SM-YE3-2P SM-YE3-1P SM-YE3 SM-YE3-1N SM-YE3-1.5N SM-YE3-2N SM-YE3-3N 3 (9,52) левое исп. правое исп. SM-YI3-3P SM-YI3-2P SM-YI3-1P SM-YI3 SM-YI3-1N SM-YI3-1.5N SM-YI3-2N SM-YI3-3N 4 (12,7) правое исп. левое исп. SM-YE4-3P SM-YE4-2P SM-YE4-1P SM-YE4 SM-YE4-1N SM-YE4-1.5N SM-YE4-2N SM-YE4-3N 4 (12,7) левое исп. правое исп. SM-YI4-3P SM-YI4-2P SM-YI4-1P SM-YI4 SM-YI4-1N SM-YI4-1.5N SM-YI4-2N SM-YI4-3N ниток/дюйм шаг (мм) средний диаметр (мм) 72 3,1-8 8-21,4 >21,4 21,4-8 8-3,1 0,35 3,0-8 8-21,3 >21,3 21,3-8 3-8 64 3,4-9 9-24,1 >24,1 24,1-9 9-3,4 0,40 3,5-9,1 9,1-24,3 >24,3 24,3-9,1 9,1-3,5 56 0,45 3,9-10,3 10,3-27,6 >27,6 27,6-10,3 10,3-3,9 0,50 2,8-4,3 4,3-11,4 11,4-30,4 >30,4 30,4-11,4 11,4-4,3 48 3-4,6 4,6-12,1 12,1-32,2 >32,2 32,2-12,1 12,1-4,6 44 3,3-5 5-13,2 13,2-35,1 >35,1 35,1-13,2 13,2-5 0,60 2,6-3,4 3,4-5,2 5,2-13,7 13,7-36,5 >36,5 36,5-13,7 13,7-5,2 40 2,8-3,6 3,6-5,5 5,5-14,5 14,5-38,6 >38,6 38,6-14,5 14,5-5,5 0,70 3,0-4 4-6,1 6,1-16 16-42,6 >42,6 42,6-16 16-6,1 36 3,1-4 4-6,1 6,1-16,1 16,1-42,9 >42,9 42,9-16,1 16,1-6,1 0,75 2,8-3,2 3,3-4,3 4,3-6,5 6,5-17,1 17,1-45,6 >45,6 45,6-17,1 17,1-6,5 32 3-3,4 3,4-4,5 4,5-6,9 6,9-18,1 18,1-48,3 >48,3 48,3-18,1 18,1-6,9 0,80 3-3,5 3,5-4,6 4,6-6,9 6,9-18,2 18,2-48,6 >48,6 48,6-18,2 18,2-6,9 28 3,4-3,9 3,9-5,2 5,2-7,9 7,9-20,7 20,7-55,1 >55,1 55,1-20,7 20,7-7,9 27 3,6-4,1 4,1-5,4 5,4-8,2 8,2-21,4 21,4-57,2 >57,2 57,2-21,4 21,4-8,2 1,00 3,8-4,3 4,3-5,7 5,7-8,7 8,7-22,8 22,8-60,8 >60,8 60,8-22,8 22,8-8,7 24 4-4,6 4,6-6 6-9,2 9,2-24,1 24,1-64,3 >64,3 64,3-24,1 24,1-9,2 1,25 4,7-5,4 5,4-7,1 7,1-10,8 10,9-28,5 28,5-76 >76,0 76-28,5 28,5-10,8 20 4,8-5,5 5,5-7,2 7,2-11 11-28,9 29-77,2 >77,2 77,2-28,9 29-11 18 5,3-6,1 6,1-8 8-12,2 12,2-32,2 32,2-85,8 >85,8 85,8-32,2 32,2-12,2 1,50 5,7-6,5 6,5-8,5 8,5-13 13-34,2 34,2-91,2 >91,2 91,2-34,2 34,2-13 16 6-6,9 6,9-9 9-13,8 13,8-36,2 36,2-96,5 >96,5 96,5-36,2 36,2-13,8 1,75 6,6-7,96 7,6-10 10-15,2 15,2-39,9 39,9-106,4 >106,4 106,4-39,9 39,9-15,2 14 6,9-7,9 7,9-10,3 10,3-15,7 15,7-41,4 41,4-110,3 >110,3 110,3-41,4 41,4-15,7 13 7,4-8,5 8,5-11,1 11,1-17 17-44,5 44,5-118,8 >118,8 118,8-44,5 44,5-17 2,00 7,6-8,7 8,7-11,4 11,4-17,4 17,4-45,6 45,6-121,6 >121,6 121,6-45,6 45,6-17,4 12 8-9,2 9,2-12 12,1-18,4 18,4-48,2 48,3-128,7 >128,7 128,7-48,2 48,2-18,4 11.5 8,4-9,6 9,6-12,6 12,6-19,2 19,2-50,3 50,3-134,3 >134,3 134,3-50,3 50,3-19,2 11 8,8-10 10-13,1 13,1-20 20-52,6 52,6-140,4 >140,4 140,4-52,6 52,6-20 2,50 9,5-10,8 10,8-14,2 14,2-21,7 21,7-57 57-152 >152,0 152-57 57-21,7 10 9,6-11 11-14,5 14,5-22 22-57,9 57,9-154,4 >154,4 154,4-57,9 57,9-22 9 10,7-12,2 12,2-16,1 16,1-24,5 24,5-64,3 64,3-171,6 >171,6 171,6-64,3 64,3-24,5 3,00 11,4-13 13-17,1 17,1-26 26-68,4 68,4-182,4 >182,4 182,4-68,4 68,4-26 8 12-13,8 13,8-18,1 18,1-27,6 27,6-72,4 72,4-193 >193,0 193-72,4 72,4-27,6 3,50 13,3-15,2 15,2-19,9 19,9-30,4 30,4-79,8 79,8-212,8 >212,8 212,8-79,8 79,8-30,4 7 13,8-15,7 15,7-20,7 20,7-31,5 31,5-82,7 82,7-220,6 >220,6 220,6-82,7 82,7-31,5 4,00 15,2-17,3 17,3-22,8 22,8-34,7 34,7-91,2 91,2-243,2 >243,2 243,2-91,2 91,2-34,7 6 16-18,3 18,3-24,1 24,1-36,7 36,7-96,5 96,5-257,4 >257,4 257,4-96,5 96,5-36,7 5,00 19-21,7 21,7-28,5 28,5-43,4 43,4-114 114-304 >304,0 304-114 114-43,4 5 19,3-22 22-28,9 28,9-44,1 44,1-115,8 115,8-308,8 >308,8 308,8-115,8 115,8-44,1 4,5 21,4-24,5 24,5-32,1 32,1-49 49-128,7 128,7-343,1 >343,1 343,1-128,7 128,7-49 6,00 22,7-26 26-34,2 34,2-52,1 52,1-136,8 136,8-364,8 >364,8 364,8-136,8 136,8-52,1 4 24,1-27,5 27,5-36,2 36,2-55,1 55,1-144,8 144,8-386 >386 386-144,8 144,8-55,1 угол наклона 4.5 3.5 2.5 1.5 0.5 0.0 -0.5 -1.5 стандартная схема резьбонарезания (подача в направлении патрона) альтернативная схема резьбонарезания (подача в направлении от патрона) 1. Выберите число ниток резьбы на дюйм или шаг из левых столбцов. 2. Следуйте по строке определенного среднего диаметра и соответствующего направления подачи. 3. Следуйте по столбцу вверх для определения требуемой опорной пластины с учетом размеров державки и пластины. стандартная схема резьбонарезания: Используется при нарезании правой резьбы инструментом в правом исполнении или левой резьбы инструментом в левом исполнении. альтернативная схема резьбонарезания: Используется при нарезании правой резьбы инструментом в левом исполнении или нарезании левой резьбы инструментом в правом исполнении. 1.5 std D110
