Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system KENNAMETAL | Каталог KENNAMETAL 2007 Системы инструмента (Всего 844 стр.) |
|||||
54 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.52 |
|||||

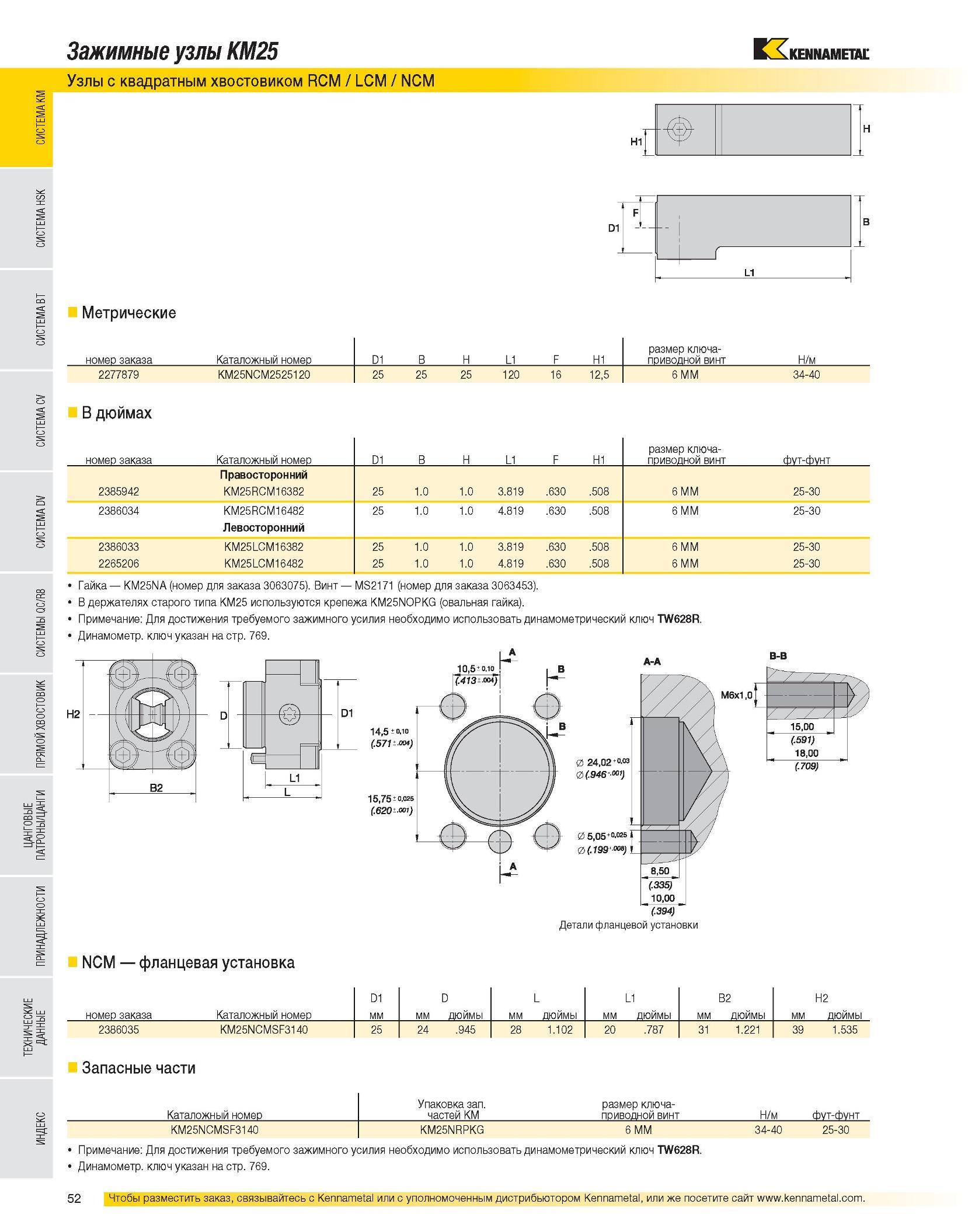

Каталог KENNAMETAL 2007 Системы инструмента Стр. 52 0054 Lab2u Зажимные узлы KM25 Узлы с квадратным хвостовиком RCM / LCM / NCM Метрические номер заказа Каталожный номер D1 B H L1 F H1 размер ключа-приводной винт Н/м 2277879 KM25NCM2525120 25 25 25 120 16 12,5 6 MM 34-40 В дюймах номер заказа Каталожный номер D1 B H L1 F H1 размер ключа-приводной винт фут-фунт Правосторонний 2385942 KM25RCM16382 25 1.0 1.0 3.819 .630 .508 6 MM 25-30 2386034 KM25RCM16482 Левосторонний 25 1.0 1.0 4.819 .630 .508 6 MM 25-30 2386033 KM25LCM16382 25 1.0 1.0 3.819 .630 .508 6 MM 25-30 2265206 KM25LCM16482 25 1.0 1.0 4.819 .630 .508 6 MM 25-30 Гайка KM25NA (номер для заказа 3063075). Винт MS2171 (номер для заказа 3063453). В держателях старого типа KM25 используются крепежа KM25NOPKG (овальная гайка). Примечание: Для достижения требуемого зажимного усилия необходимо использовать динамометрический ключ TW628R. Динамометр. ключ указан на стр. 769. Детали фланцевой установки NCM фланцевая установка D1 D L L1 B2 H2 номер заказа Каталожный номер мм мм дюймы мм дюймы мм дюймы мм дюймы мм дюймы 2386035 KM25NCMSF3140 25 24 .945 28 1.102 20 .787 31 1.221 39 1.535 Запасные части Упаковка зап. размер ключа- Каталожный номер частей KM приводной винт Н/м фут-фунт KM25NCMSF3140 KM25NRPKG 6 MM 34-40 25-30 Примечание: Для достижения требуемого зажимного усилия необходимо использовать динамометрический ключ TW628R. Динамометрический ключ указан на стр. 769. |
|||||
