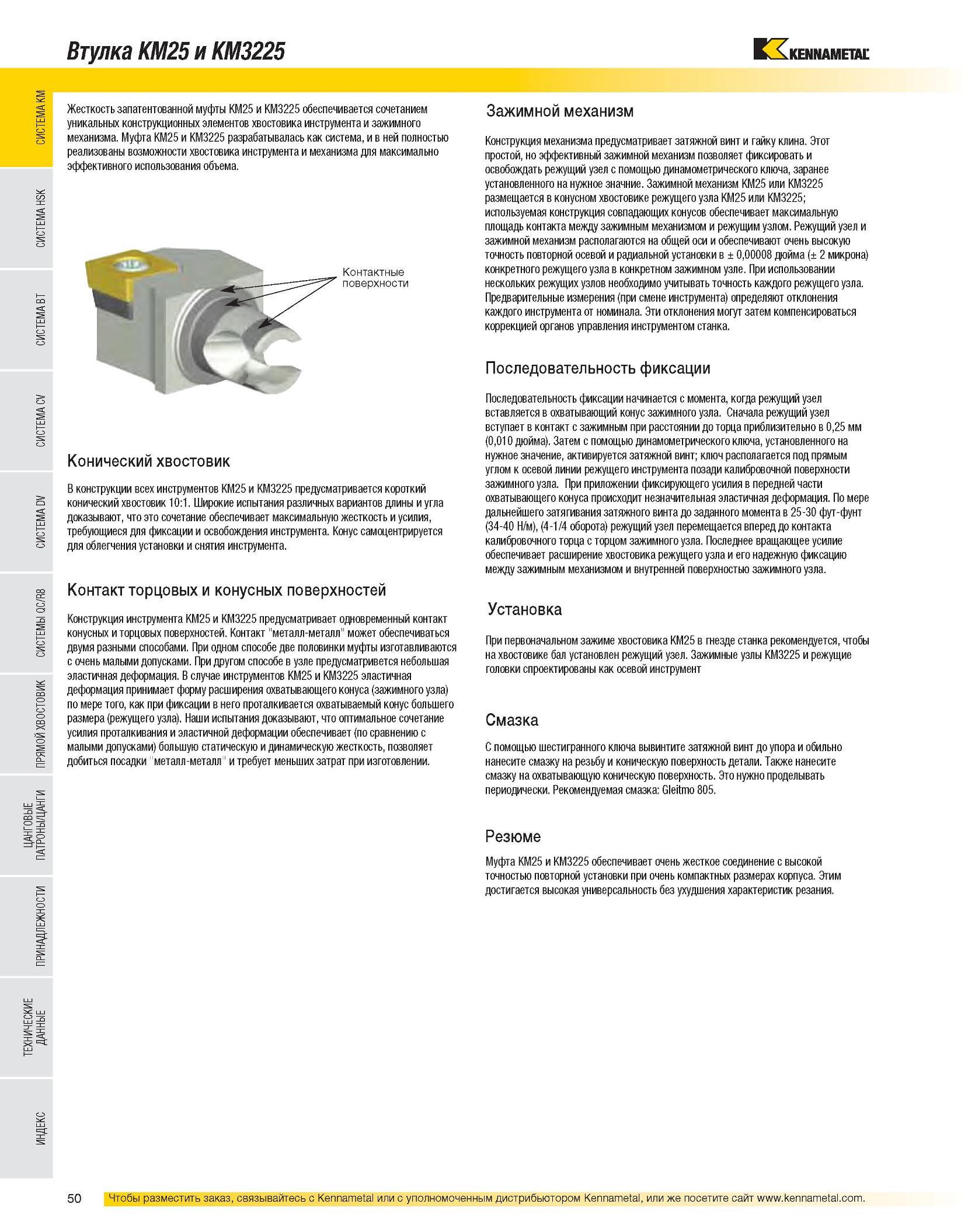

Жесткость запатентованной Kennametal муфты KM25 и KM3225 обеспечивается сочетанием уникальных конструкционных элементов хвостовика инструмента и зажимного механизма. Муфта KM25 и KM3225 разрабатывалась как система, и в ней полностью реализованы возможности хвостовика инструмента и механизма для максимально эффективного использования объема. Контактные поверхности Конический хвостовик В конструкции всех инструментов KM25 и KM3225 предусматривается короткий конический хвостовик 10:1. Широкие испытания различных вариантов длины и угла доказывают, что это сочетание обеспечивает максимальную жесткость и усилия, требующиеся для фиксации и освобождения инструмента. Конус самоцентрируется для облегчения установки и снятия инструмента. Контакт торцовых и конусных поверхностей Конструкция инструмента KM25 и KM3225 предусматривает одновременный контакт конусных и торцовых поверхностей. Контакт "металл-металл" может обеспечиваться двумя разными способами. При одном способе две половинки муфты изготавливаются с очень малыми допусками. При другом способе в узле предусматривется небольшая эластичная деформация. В случае инструментов KM25 и KM3225 эластичная деформация принимает форму расширения охватывающего конуса (зажимного узла) по мере того, как при фиксации в него проталкивается охватываемый конус большего размера (режущего узла). Наши испытания доказывают, что оптимальное сочетание усилия проталкивания и эластичной деформации обеспечивает (по сравнению с малыми допусками) большую статическую и динамическую жесткость, позволяет добиться посадки "металл-металл" и требует меньших затрат при изготовлении. Зажимной механизм Конструкция механизма предусматривает затяжной винт и гайку клина. Этот простой, но эффективный зажимной механизм позволяет фиксировать и освобождать режущий узел с помощью динамометрического ключа, заранее установленного на нужное значние. Зажимной механизм KM25 или KM3225 размещается в конусном хвостовике режущего узла KM25 или KM3225; используемая конструкция совпадающих конусов обеспечивает максимальную площадь контакта между зажимным механизмом и режущим узлом. Режущий узел и зажимной механизм располагаются на общей оси и обеспечивают очень высокую точность повторной осевой и радиальной установки в ± 0,00008 дюйма (± 2 микрона) конкретного режущего узла в конкретном зажимном узле. При использовании нескольких режущих узлов необходимо учитывать точность каждого режущего узла. Предварительные измерения (при смене инструмента) определяют отклонения каждого инструмента от номинала. Эти отклонения могут затем компенсироваться коррекцией органов управления инструментом станка. Последовательность фиксации Последовательность фиксации начинается с момента, когда режущий узел вставляется в охватывающий конус зажимного узла. Сначала режущий узел вступает в контакт с зажимным при расстоянии до торца приблизительно в 0,25 мм (0,010 дюйма). Затем с помощью динамометрического ключа, установленного на нужное значение, активируется затяжной винт; ключ располагается под прямым углом к осевой линии режущего инструмента позади калибровочной поверхности зажимного узла. При приложении фиксирующего усилия в передней части охватывающего конуса происходит незначительная эластичная деформация. По мере дальнейшего затягивания затяжного винта до заданного момента в 25-30 фут-фунт (34-40 Н/м), (4-1/4 оборота) режущий узел перемещается вперед до контакта калибровочного торца с торцом зажимного узла. Последнее вращающее усилие обеспечивает расширение хвостовика режущего узла и его надежную фиксацию между зажимным механизмом и внутренней поверхностью зажимного узла. Установка При первоначальном зажиме хвостовика KM25 в гнезде станка рекомендуется, чтобы на хвостовике бал установлен режущий узел. Зажимные узлы KM3225 и режущие головки спроектированы как осевой инструмент Смазка С помощью шестигранного ключа вывинтите затяжной винт до упора и обильно нанесите смазку на резьбу и коническую поверхность детали. Также нанесите смазку на охватывающую коническую поверхность. Это нужно проделывать периодически. Рекомендуемая смазка: Gleitmo 805. Резюме Муфта KM25 и KM3225 обеспечивает очень жесткое соединение с высокой точностью повторной установки при очень компактных размерах корпуса. Этим достигается высокая универсальность без ухудшения характеристик резания. Втулка KM25 и KM3225
