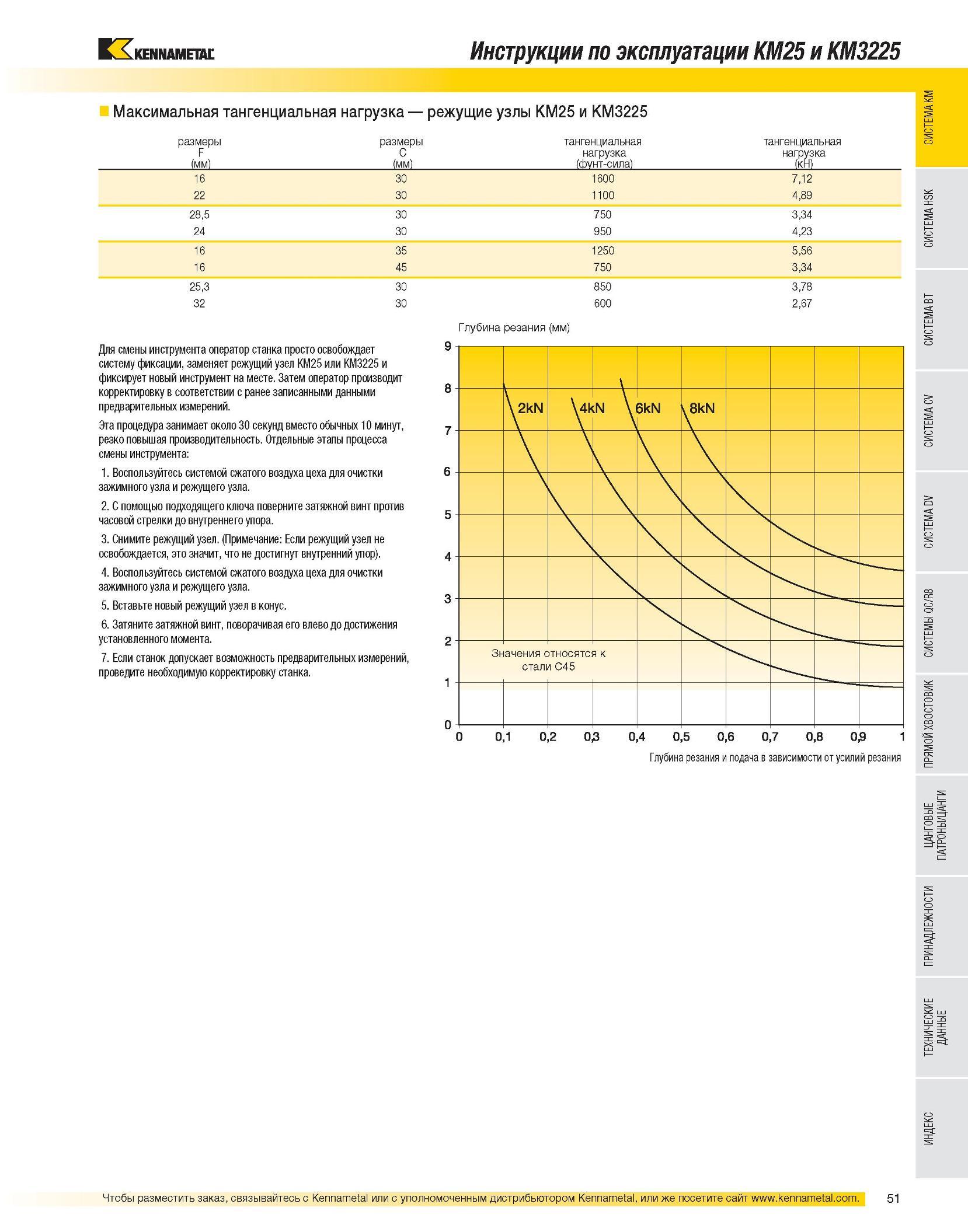

Для смены инструмента оператор станка просто освобождает систему фиксации, заменяет режущий узел Kennametal KM25 или KM3225 и фиксирует новый инструмент на месте. Затем оператор производит корректировку в соответствии с ранее записанными данными предварительных измерений. Эта процедура занимает около 30 секунд вместо обычных 10 минут, резко повышая производительность. Отдельные этапы процесса смены инструмента: 1. Воспользуйтесь системой сжатого воздуха цеха для очистки зажимного узла и режущего узла. 2. С помощью подходящего ключа поверните затяжной винт против часовой стрелки до внутреннего упора. 3. Снимите режущий узел. (Примечание: Если режущий узел не освобождается, это значит, что не достигнут внутренний упор). 4. Воспользуйтесь системой сжатого воздуха цеха для очистки зажимного узла и режущего узла. 5. Вставьте новый режущий узел в конус. 6. Затяните затяжной винт, поворачивая его влево до достижения установленного момента. 7. Если станок допускает возможность предварительных измерений, проведите необходимую корректировку станка. 850 3,78 600 2,67 Глубина резания (мм) О 0,1 0,2 03 0,4 0,5 0,6 0,7 0,8 0£ 1 Глубина резания и подача в зависимости от усилий резания Инструкции по эксплуатации KM25 и KM3225 Максимальная тангенциальная нагрузка режущие узлы KM25 и KM3225 размеры F (мм) размеры C (мм) тангенциальная нагрузка (фунт-сила) тангенциальная нагрузка 16 30 1600 7,12 22 30 1100 4,89 28,5 30 750 3,34 24 30 950 4,23 16 35 1250 5,56 16 45 750 3,34 25,3 30 32 30
