56 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.54

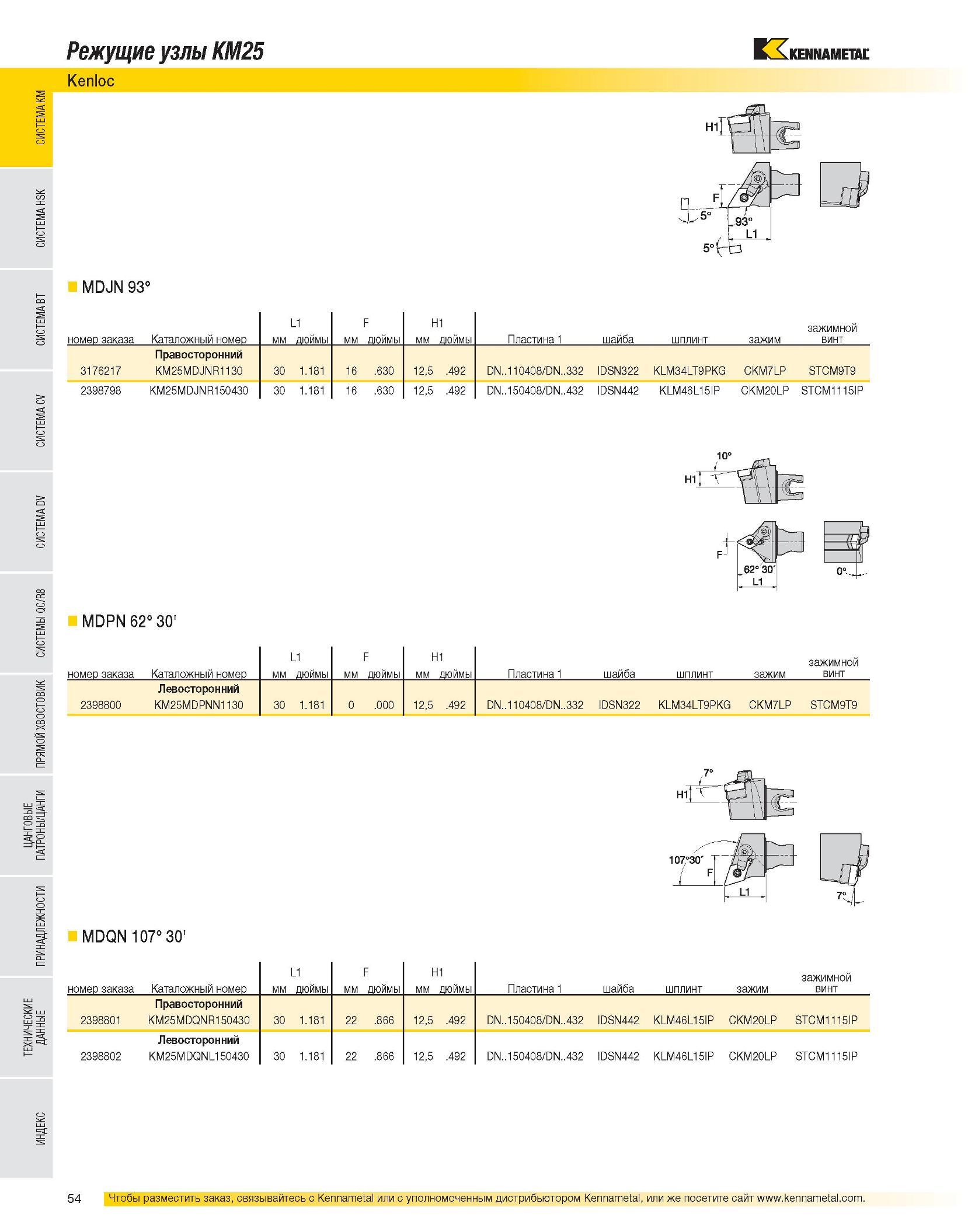

Каталог KENNAMETAL 2007 Системы инструмента Стр. 54 0056 Lab2u Режущие узлы KM25 Kenloc MDJN 93° номер заказа Каталожный номер мм L1 дюймы мм F дюймы H1 мм дюймы Пластина 1 шайба шплинт зажим зажимной винт Правосторонний 3176217 KM25MDJNR1130 30 1.181 16 .630 12,5 .492 DN..110408/DN..332 IDSN322 KLM34LT9PKG CKM7LP STCM9T9 2398798 KM25MDJNR150430 30 1.181 16 .630 12,5 .492 DN..150408/DN..432 IDSN442 KLM46L15IP CKM20LP STCM1115IP MDPN 62° 30' номер заказа Каталожный номер L1 мм дюймы F мм дюймы H1 мм дюймы Пластина 1 шайба шплинт зажим зажимной винт Левосторонний 2398800 KM25MDPNN1130 30 1.181 0 .000 12,5 .492 DN..110408/DN..332 IDSN322 KLM34LT9PKG CKM7LP STCM9T9 MDQN 107° 30' номер заказа Каталожный номер мм L1 дюймы мм F дюймы H1 мм дюймы Пластина 1 шайба шплинт зажим зажимной винт Правосторонний 2398801 KM25MDQNR150430 30 1.181 22 .866 12,5 .492 DN..150408/DN..432 IDSN442 KLM46L15IP CKM20LP STCM1115IP 2398802 Левосторонний KM25MDQNL150430 30 1.181 22 .866 12,5 .492 DN..150408/DN..432 IDSN442 KLM46L15IP CKM20LP STCM1115IP
