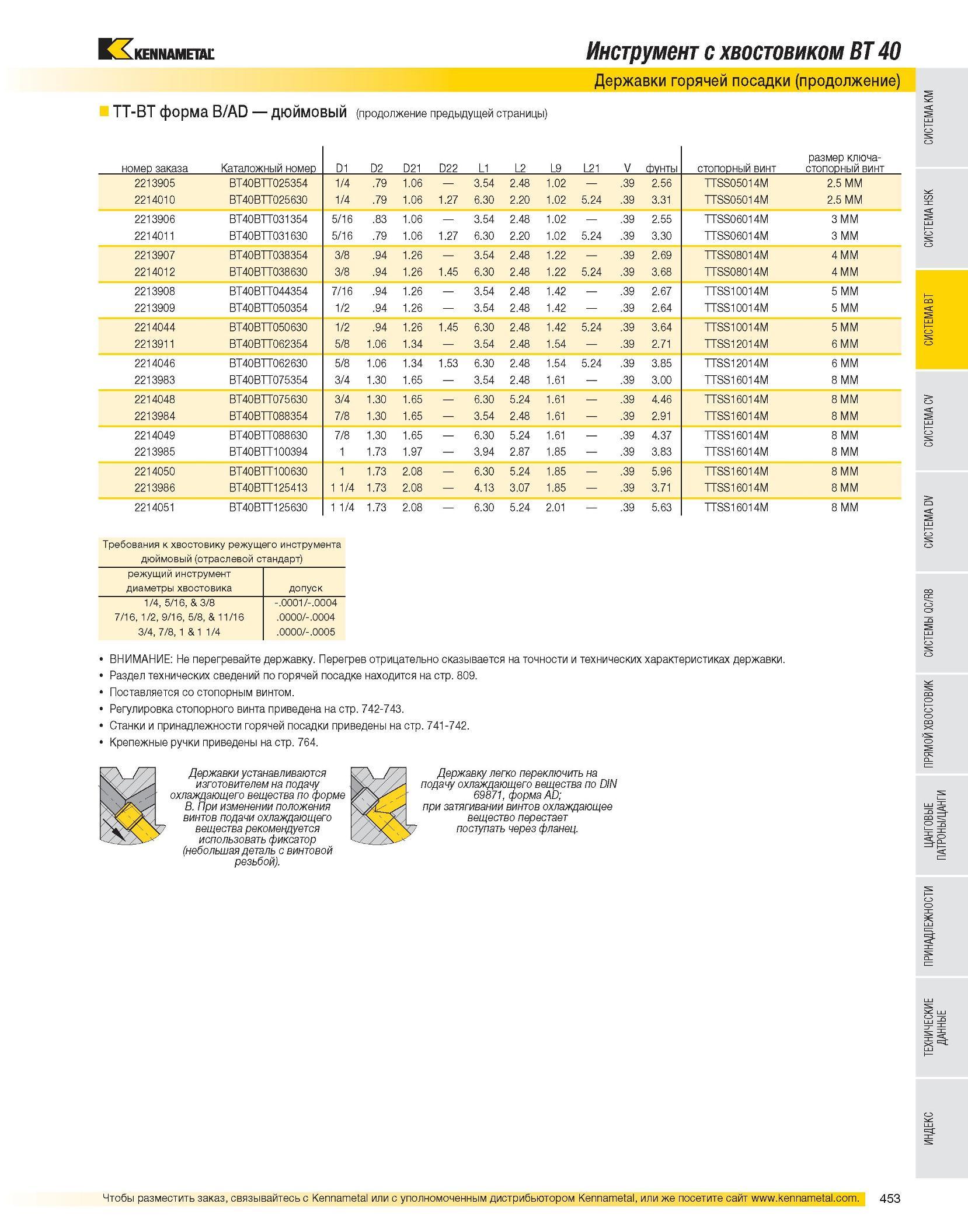

TT-BT форма B/AD дюймовый (продолжение предыдущей страницы) Инструмент с хвостовиком BT 40 Державки горячей посадки (продолжение) номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V фунты стопорный винт размер ключа-стопорный винт 2213905 BT40BTT025354 1/4 .79 1.06 3.54 2.48 1.02 .39 2.56 TTSS05014M 2.5 MM 2214010 BT40BTT025630 1/4 .79 1.06 1.27 6.30 2.20 1.02 5.24 .39 3.31 TTSS05014M 2.5 MM 2213906 BT40BTT031354 5/16 .83 1.06 3.54 2.48 1.02 .39 2.55 TTSS06014M 3 MM 2214011 BT40BTT031630 5/16 .79 1.06 1.27 6.30 2.20 1.02 5.24 .39 3.30 TTSS06014M 3 MM 2213907 BT40BTT038354 3/8 .94 1.26 3.54 2.48 1.22 .39 2.69 TTSS08014M 4 MM 2214012 BT40BTT038630 3/8 .94 1.26 1.45 6.30 2.48 1.22 5.24 .39 3.68 TTSS08014M 4 MM 2213908 BT40BTT044354 7/16 .94 1.26 3.54 2.48 1.42 .39 2.67 TTSS10014M 5 MM 2213909 BT40BTT050354 1/2 .94 1.26 3.54 2.48 1.42 .39 2.64 TTSS10014M 5 MM 2214044 BT40BTT050630 1/2 .94 1.26 1.45 6.30 2.48 1.42 5.24 .39 3.64 TTSS10014M 5 MM 2213911 BT40BTT062354 5/8 1.06 1.34 3.54 2.48 1.54 .39 2.71 TTSS12014M 6 MM 2214046 BT40BTT062630 5/8 1.06 1.34 1.53 6.30 2.48 1.54 5.24 .39 3.85 TTSS12014M 6 MM 2213983 BT40BTT075354 3/4 1.30 1.65 3.54 2.48 1.61 .39 3.00 TTSS16014M 8 MM 2214048 BT40BTT075630 3/4 1.30 1.65 6.30 5.24 1.61 .39 4.46 TTSS16014M 8 MM 2213984 BT40BTT088354 7/8 1.30 1.65 3.54 2.48 1.61 .39 2.91 TTSS16014M 8 MM 2214049 BT40BTT088630 7/8 1.30 1.65 6.30 5.24 1.61 .39 4.37 TTSS16014M 8 MM 2213985 BT40BTT100394 1 1.73 1.97 3.94 2.87 1.85 .39 3.83 TTSS16014M 8 MM 2214050 BT40BTT100630 1 1.73 2.08 6.30 5.24 1.85 .39 5.96 TTSS16014M 8 MM 2213986 BT40BTT125413 1 1/4 1.73 2.08 4.13 3.07 1.85 .39 3.71 TTSS16014M 8 MM 2214051 BT40BTT125630 1 1/4 1.73 2.08 6.30 5.24 2.01 .39 5.63 TTSS16014M 8 MM Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1 & 1 1/4 .0000/-.0005 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
