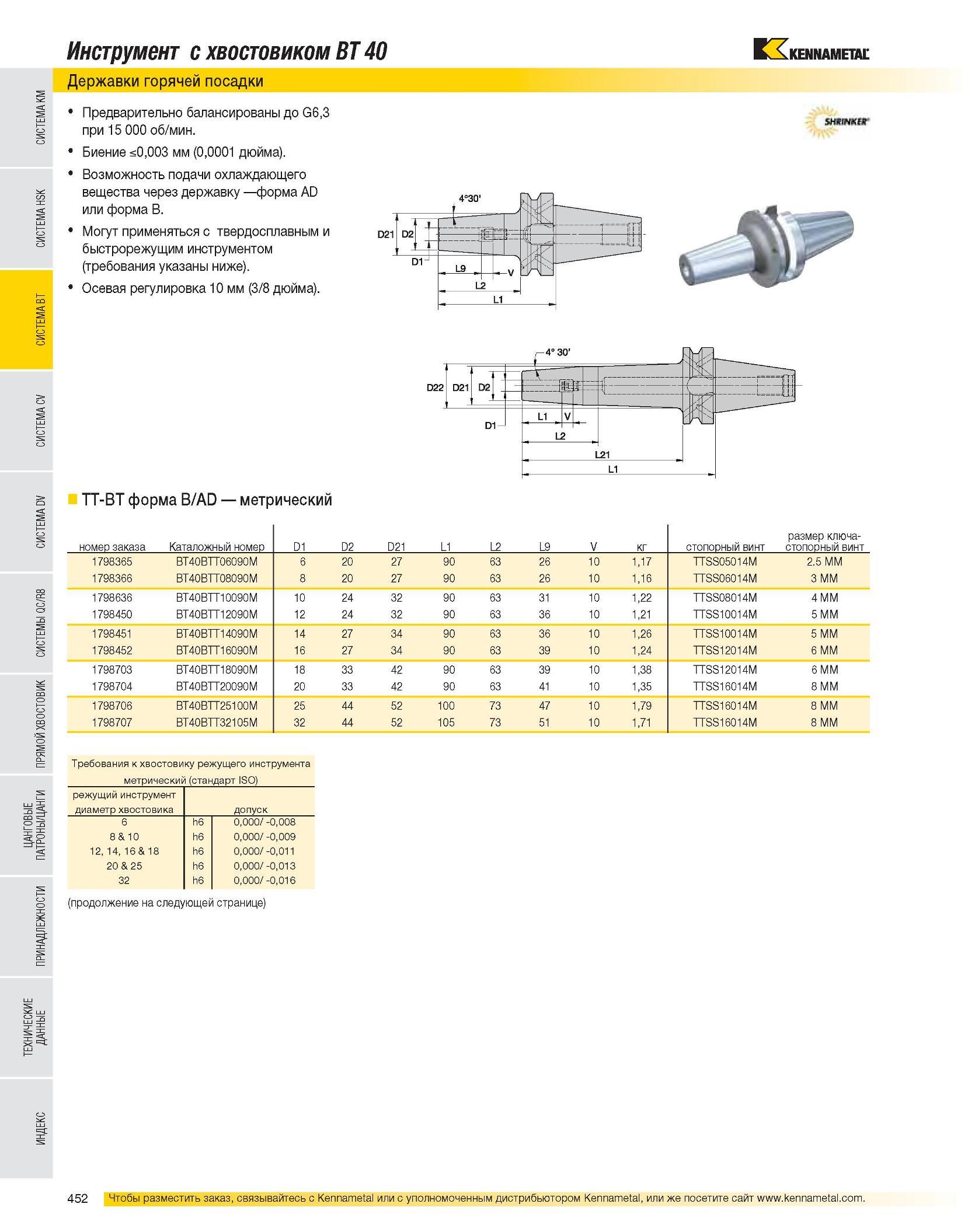

Инструмент с хвостовиком BT 40 Державки горячей посадки Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма). Возможность подачи охлаждающего вещества через державку форма AD или форма B. Могут применяться с твердосплавным и быстрорежущим инструментом (требования указаны ниже). Осевая регулировка 10 мм (3/8 дюйма). TT-BT форма B/AD метрический номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг стопсюный винт размер ключа-стопорный винт 1798365 BT40BTT06090M 6 20 27 90 63 26 10 1,17 TTSS05014M 2.5 MM 1798366 BT40BTT08090M 8 20 27 90 63 26 10 1,16 TTSS06014M 3 MM 1798636 BT40BTT10090M 10 24 32 90 63 31 10 1,22 TTSS08014M 4 MM 1798450 BT40BTT12090M 12 24 32 90 63 36 10 1,21 TTSS10014M 5 MM 1798451 BT40BTT14090M 14 27 34 90 63 36 10 1,26 TTSS10014M 5 MM 1798452 BT40BTT16090M 16 27 34 90 63 39 10 1,24 TTSS12014M 6 MM 1798703 BT40BTT18090M 18 33 42 90 63 39 10 1,38 TTSS12014M 6 MM 1798704 BT40BTT20090M 20 33 42 90 63 41 10 1,35 TTSS16014M 8 MM 1798706 BT40BTT25100M 25 44 52 100 73 47 10 1,79 TTSS16014M 8 MM 1798707 BT40BTT32105M 32 44 52 105 73 51 10 1,71 TTSS16014M 8 MM Требования к хвостовику режущего инструмента метрический (стандарт ISO) режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32 h6 0,000/ -0,016 (продолжение на следующей странице)
