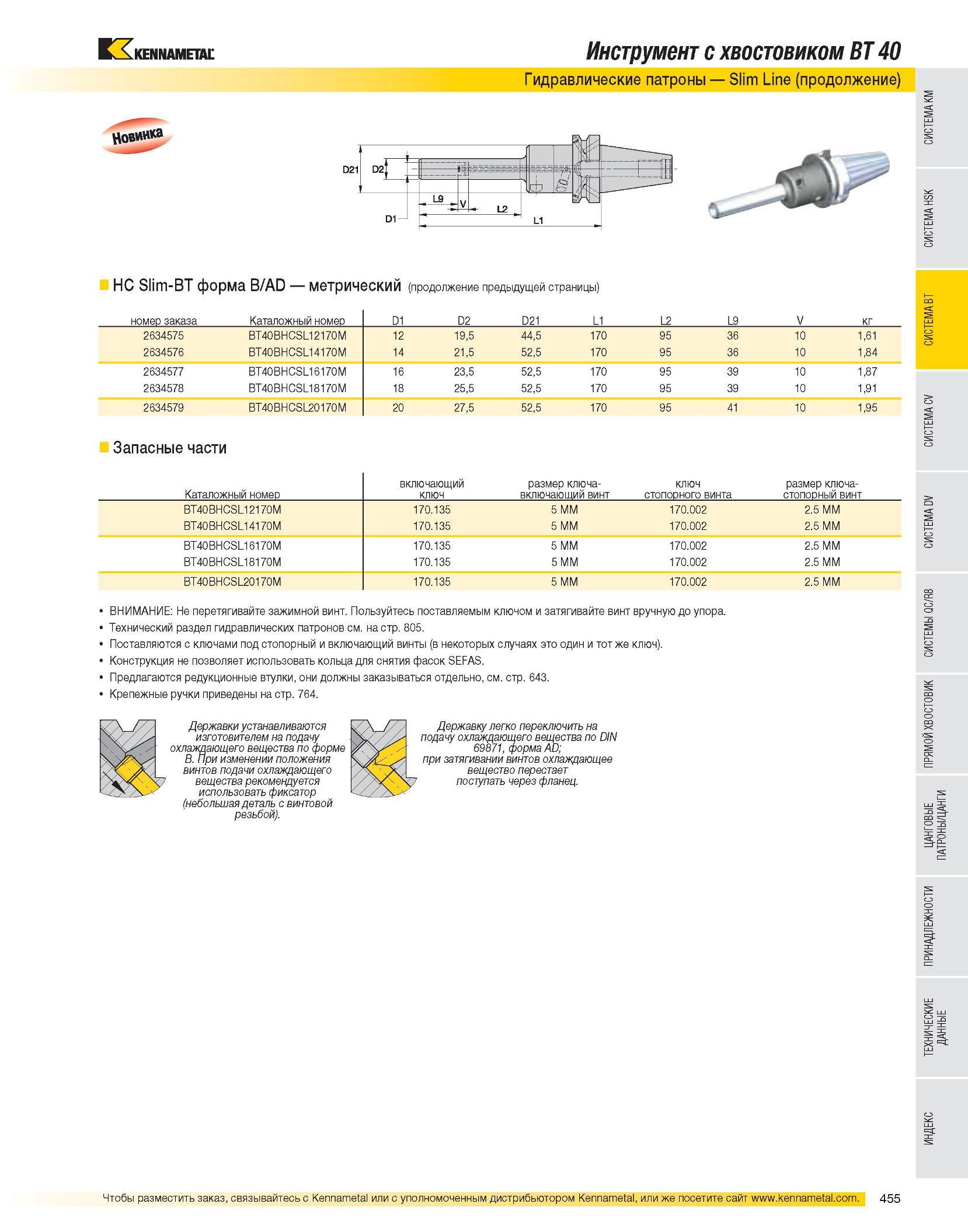

Инструмент с хвостовиком BT 40 Гидравлические патроны Slim Line (продолжение) HC Slim-BT форма B/AD метрический (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг 2634575 BT40BHCSL12170M 12 19,5 44,5 170 95 36 10 1,61 2634576 BT40BHCSL14170M 14 21,5 52,5 170 95 36 10 1,84 2634577 BT40BHCSL16170M 16 23,5 52,5 170 95 39 10 1,87 2634578 BT40BHCSL18170M 18 25,5 52,5 170 95 39 10 1,91 2634579 BT40BHCSL20170M 20 27,5 52,5 170 95 41 10 1,95 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ стопорного винта размер ключа-стопорный винт BT40BHCSL12170M 170.135 5 MM 170.002 2.5 MM BT40BHCSL14170M 170.135 5 MM 170.002 2.5 MM BT40BHCSL16170M 170.135 5 MM 170.002 2.5 MM BT40BHCSL18170M 170.135 5 MM 170.002 2.5 MM BT40BHCSL20170M 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Конструкция не позволяет использовать кольца для снятия фасок SEFAS. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
