457 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.456

Каталог KENNAMETAL 2007 Системы инструмента Стр. 456 0457 Lab2u

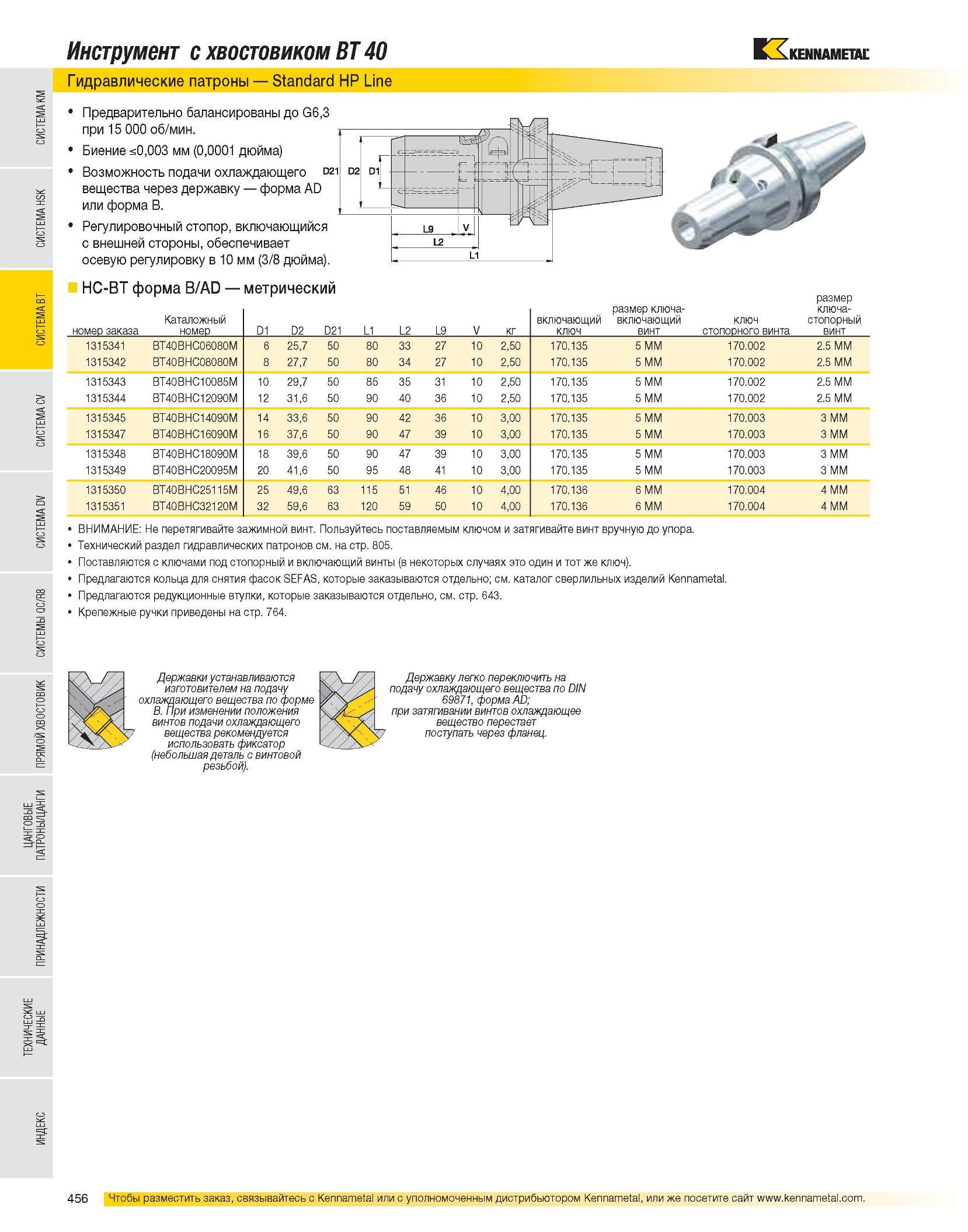

Инструмент с хвостовиком BT 40 Гидравлические патроны Standard HP Line Предварительно балансированы до G6,3 при 15 000 об/мин. Биение <0,003 мм (0,0001 дюйма) Возможность подачи охлаждающего °21 вещества через державку форма AD или форма B. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC-BT форма B/AD метрический размер номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V кг включающий ключ размер ключа-включающий винт ключ стопорного винта ключа- стопорный винт 1315341 BT40BHC06080M 6 25,7 50 80 33 27 10 2,50 170.135 5 MM 170.002 2.5 MM 1315342 BT40BHC08080M 8 27,7 50 80 34 27 10 2,50 170.135 5 MM 170.002 2.5 MM 1315343 BT40BHC10085M 10 29,7 50 85 35 31 10 2,50 170.135 5 MM 170.002 2.5 MM 1315344 BT40BHC12090M 12 31,6 50 90 40 36 10 2,50 170.135 5 MM 170.002 2.5 MM 1315345 BT40BHC14090M 14 33,6 50 90 42 36 10 3,00 170.135 5 MM 170.003 3 MM 1315347 BT40BHC16090M 16 37,6 50 90 47 39 10 3,00 170.135 5 MM 170.003 3 MM 1315348 BT40BHC18090M 18 39,6 50 90 47 39 10 3,00 170.135 5 MM 170.003 3 MM 1315349 BT40BHC20095M 20 41,6 50 95 48 41 10 3,00 170.135 5 MM 170.003 3 MM 1315350 BT40BHC25115M 25 49,6 63 115 51 46 10 4,00 170.136 6 MM 170.004 4 MM 1315351 BT40BHC32120M 32 59,6 63 120 59 50 10 4,00 170.136 6 MM 170.004 4 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Технический раздел гидравлических патронов см. на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются редукционные втулки, которые заказываются отдельно, см. стр. 643. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
