184 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.182

Каталог KENNAMETAL 2007 Системы инструмента Стр. 182 0184 Lab2u

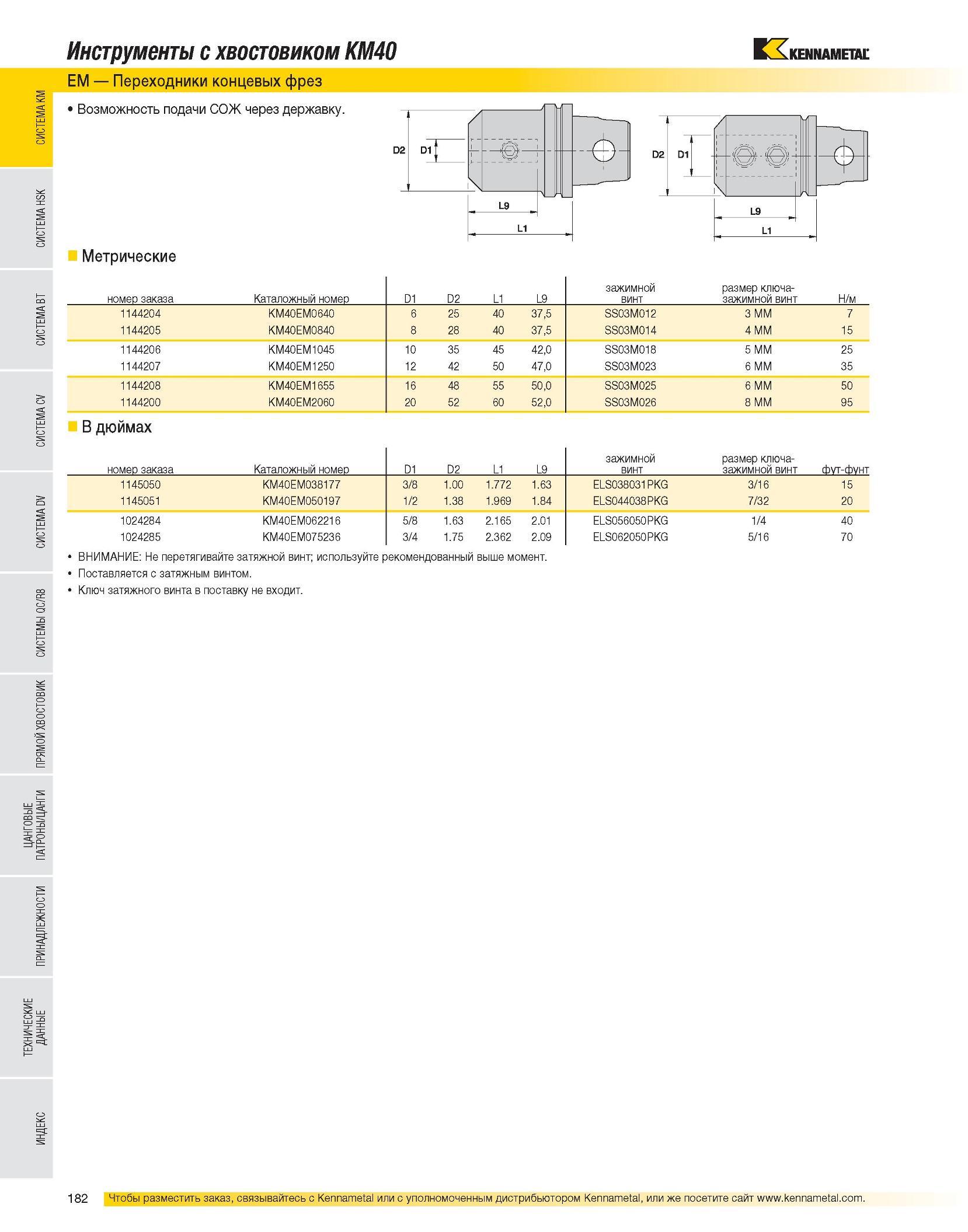

Инструменты с хвостовиком KM40 EM Переходники концевых фрез Возможность подачи СОЖ через державку. Метрические номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа-зажимной винт Н/м 1144204 KM40EM0640 6 25 40 37,5 SS03M012 3 MM 7 1144205 KM40EM0840 8 28 40 37,5 SS03M014 4 MM 15 1144206 KM40EM1045 10 35 45 42,0 SS03M018 5 MM 25 1144207 KM40EM1250 12 42 50 47,0 SS03M023 6 MM 35 1144208 KM40EM1655 16 48 55 50,0 SS03M025 6 MM 50 1144200 KM40EM2060 20 52 60 52,0 SS03M026 8 MM 95 В дюймах номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа- зажимной винт фут-фунт 1145050 KM40EM038177 3/8 1.00 1.772 1.63 ELS038031PKG 3/16 15 1145051 KM40EM050197 1/2 1.38 1.969 1.84 ELS044038PKG 7/32 20 1024284 KM40EM062216 5/8 1.63 2.165 2.01 ELS056050PKG 1/4 40 1024285 KM40EM075236 3/4 1.75 2.362 2.09 ELS062050PKG 5/16 70 ВНИМАНИЕ: Не перетягивайте затяжной винт; используйте рекомендованный выше момент. Поставляется с затяжным винтом. Ключ затяжного винта в поставку не входит.
