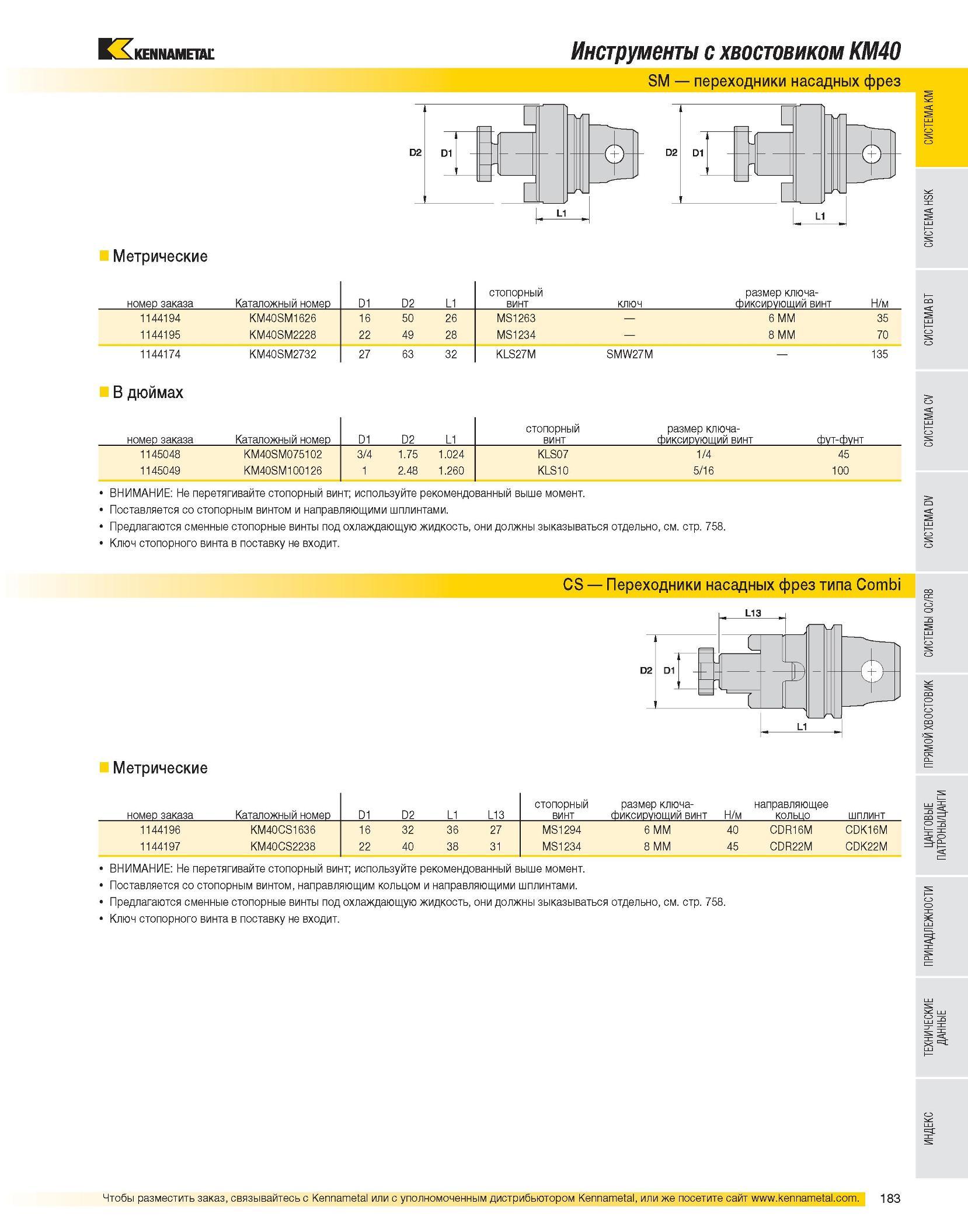

Инструменты с хвостовиком KM40 SM переходники насадных фрез Метрические номер заказа Каталожный номер D1 D2 L1 стопорный винт размер ключа-ключ фиксирующий винт Н/м 1144194 KM40SM1626 16 50 26 MS1263 6 MM 35 1144195 KM40SM2228 22 49 28 MS1234 8 MM 70 1144174 KM40SM2732 27 63 32 KLS27M SMW27M 135 В дюймах номер заказа Каталожный номер D1 D2 L1 стопорный винт размер ключа-фиксирующий винт фут-фунт 1145048 KM40SM075102 3/4 1.75 1.024 KLS07 1/4 45 1145049 KM40SM100126 1 2.48 1.260 KLS10 5/16 100 ВНИМАНИЕ: Не перетягивайте стопорный винт; используйте рекомендованный выше момент. Поставляется со стопорным винтом и направляющими шплинтами. Предлагаются сменные стопорные винты под охлаждающую жидкость, они должны зыказываться отдельно, см. стр. 758. Ключ стопорного винта в поставку не входит. CS Переходники насадных фрез типа Combi Метрические номер заказа Каталожный номер D1 D2 L1 L13 стопорный винт размер ключа-фиксирующий винт Н/м направляющее кольцо шплинт 1144196 KM40CS1636 16 32 36 27 MS1294 6 MM 40 CDR16M CDK16M 1144197 KM40CS2238 22 40 38 31 MS1234 8 MM 45 CDR22M CDK22M ВНИМАНИЕ: Не перетягивайте стопорный винт; используйте рекомендованный выше момент. Поставляется со стопорным винтом, направляющим кольцом и направляющими шплинтами. Предлагаются сменные стопорные винты под охлаждающую жидкость, они должны зыказываться отдельно, см. стр. 758. Ключ стопорного винта в поставку не входит.
