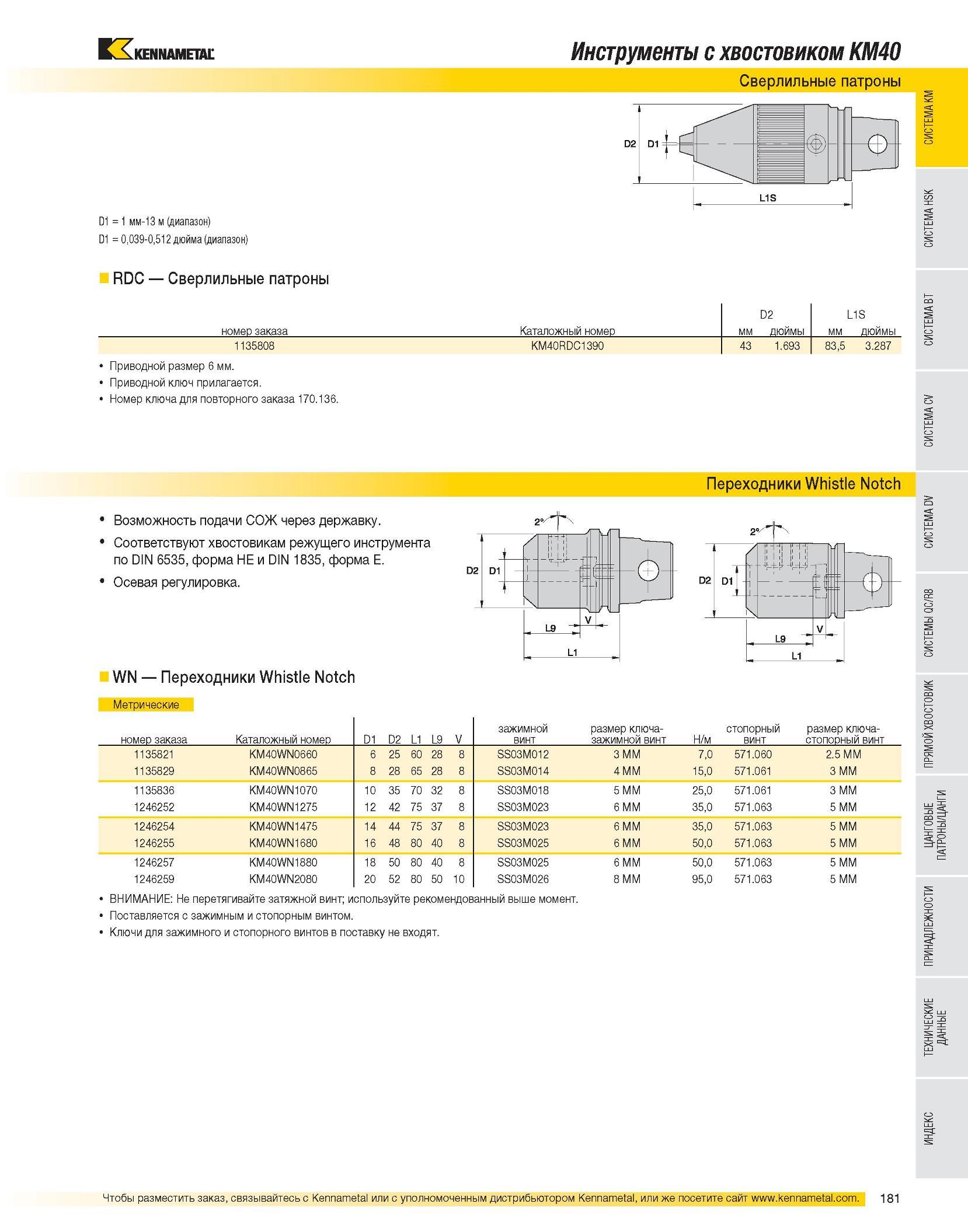

Инструменты с хвостовиком KM40 Сверлильные патроны D1 1 мм-13 м (диапазон) D1 0,039-0,512 дюйма (диапазон) RDC Сверлильные патроны D2 L1S номер заказа Каталожный номер мм дюймы мм дюймы 1135808 KM40RDC1390 43 1.693 83,5 3.287 Приводной размер 6 мм. Приводной ключ прилагается. Номер ключа для повторного заказа 170.136. Переходники Whistle Notch Возможность подачи СОЖ через державку. Соответствуют хвостовикам режущего инструмента по DIN 6535, форма HE и DIN 1835, форма E. Осевая регулировка. WN Переходники Whistle Notch Метрические номер заказа Каталожный номер D1 D2 L1 L9 V зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1135821 KM40WN0660 6 25 60 28 8 SS03M012 3 MM 7,0 571.060 2.5 MM 1135829 KM40WN0865 8 28 65 28 8 SS03M014 4 MM 15,0 571.061 3 MM 1135836 KM40WN1070 10 35 70 32 8 SS03M018 5 MM 25,0 571.061 3 MM 1246252 KM40WN1275 12 42 75 37 8 SS03M023 6 MM 35,0 571.063 5 MM 1246254 KM40WN1475 14 44 75 37 8 SS03M023 6 MM 35,0 571.063 5 MM 1246255 KM40WN1680 16 48 80 40 8 SS03M025 6 MM 50,0 571.063 5 MM 1246257 KM40WN1880 18 50 80 40 8 SS03M025 6 MM 50,0 571.063 5 MM 1246259 KM40WN2080 20 52 80 50 10 SS03M026 8 MM 95,0 571.063 5 MM ВНИМАНИЕ: Не перетягивайте затяжной винт; используйте рекомендованный выше момент. Поставляется с зажимным и стопорным винтом. Ключи для зажимного и стопорного винтов в поставку не входят.
