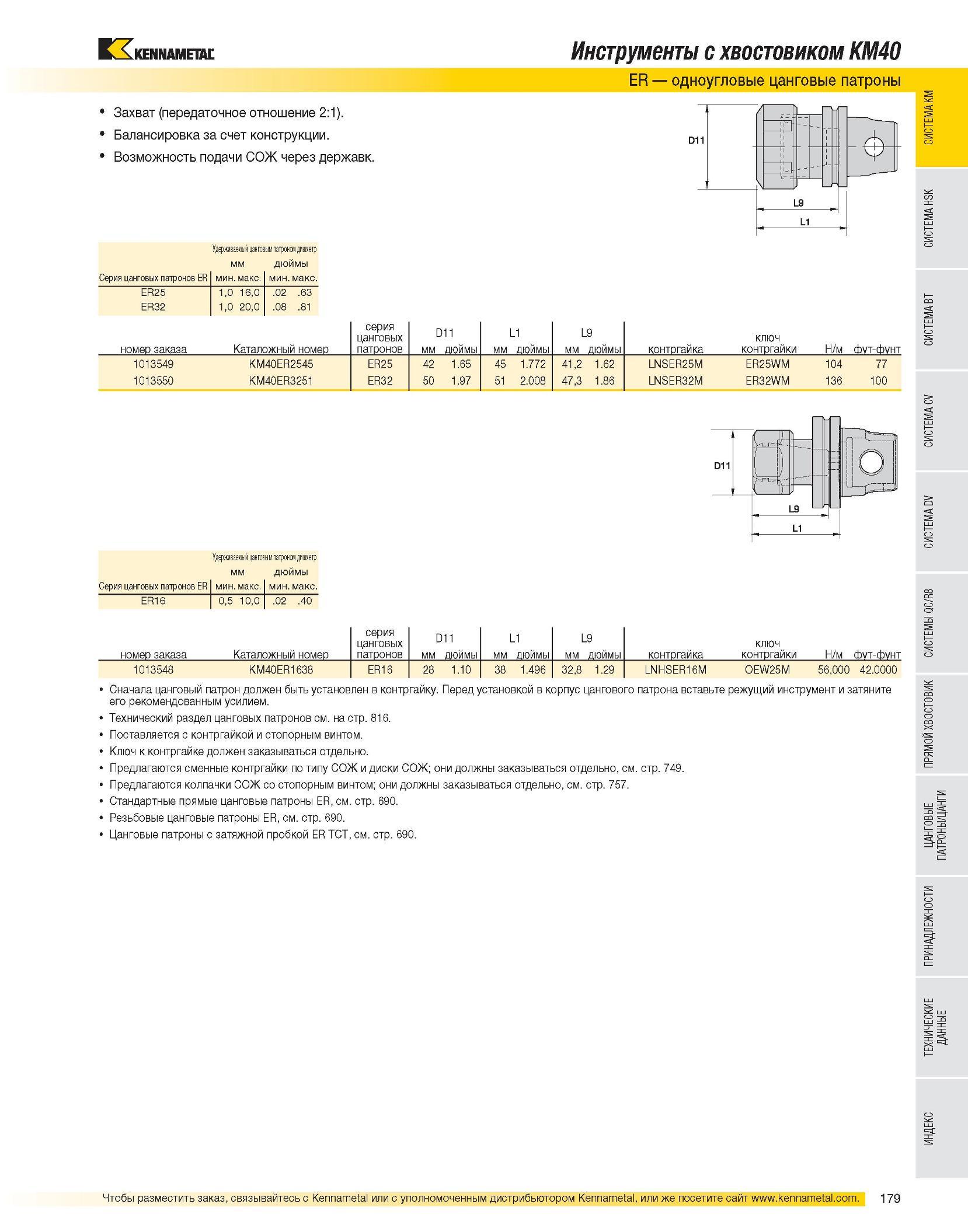

Инструменты с хвостовиком KM40 ER одноугловые цанговые патроны Захват (передаточное отношение 2:1). Балансировка за счет конструкции. Возможность подачи СОЖ через державку Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER25 1,0 16,0 .02 .63 ER32 1,0 20,0 .08 .81 номер заказа Каталожный номер серия цанговых патронов D11 мм дюймы мм L1 дюймы L9 мм дюймы контргайка ключ контргайки Н/м фут-фунт 1013549 KM40ER2545 ER25 42 1.65 45 1.772 41,2 1.62 LNSER25M ER25WM 104 77 1013550 KM40ER3251 ER32 50 1.97 51 2.008 47,3 1.86 LNSER32M ER32WM 136 100 Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .40 номер заказа Каталожный номер серия цанговых патронов D11 мм дюймы L1 мм дюймы L9 мм дюймы контргайка ключ контргайки Н/м фут-фунт 1013548 KM40ER1638 ER16 28 1.10 38 1.496 32,8 1.29 LNHSER16M OEW25M 56,000 42.0000 Сначала цанговый патрон должен быть установлен в контргайку. Перед установкой в корпус цангового патрона вставьте режущий инструмент и затяните его рекомендованным усилием. Технический раздел цанговых патронов см. на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 749. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Резьбовые цанговые патроны ER, см. стр. 690. Цанговые патроны с затяжной пробкой ER TCT, см. стр. 690.
