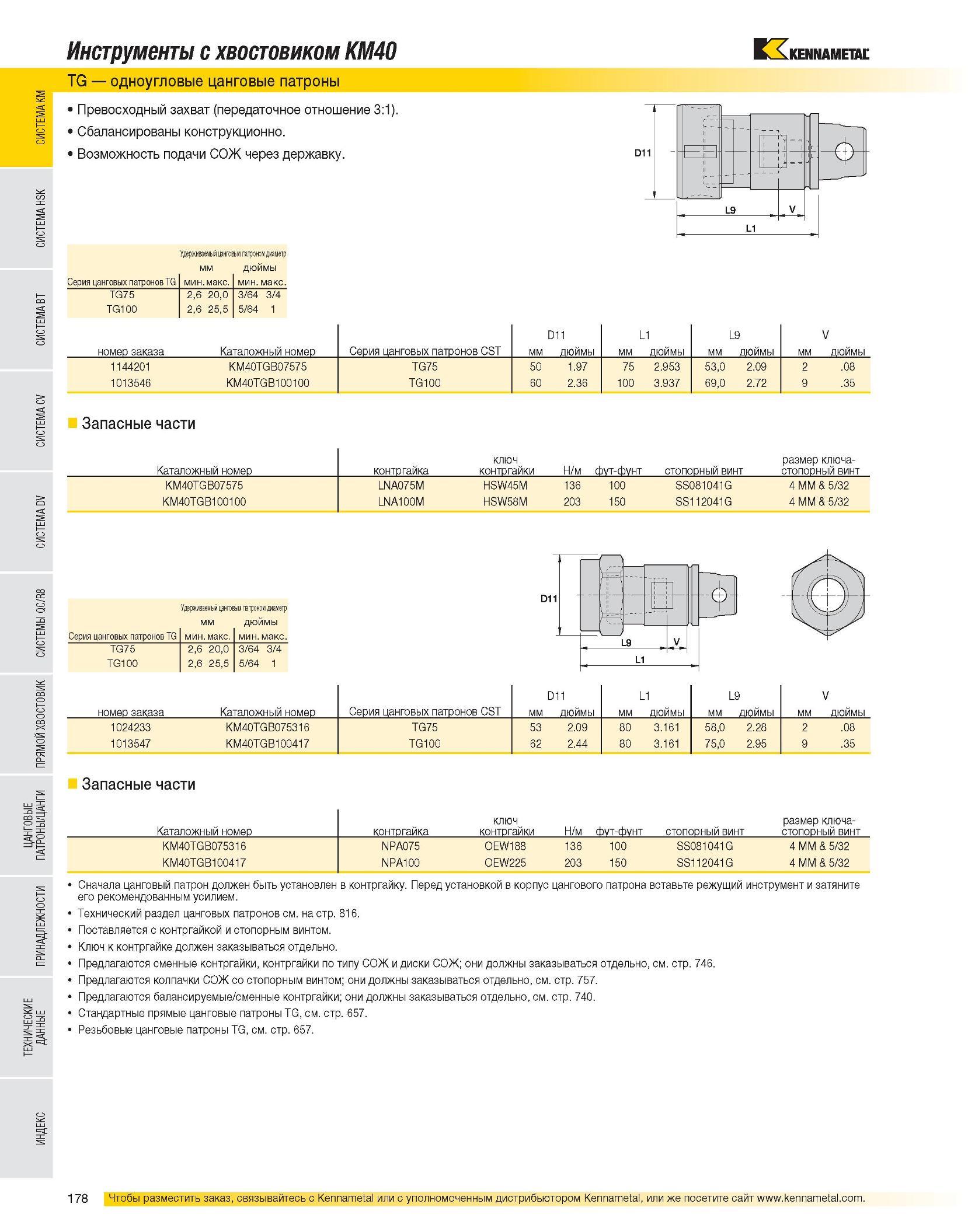

Инструменты с хвостовиком KM40 TG одноугловые цанговые патроны Превосходный захват (передаточное отношение 3:1). Сбалансированы конструкционно. Возможность подачи СОЖ через державку. Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов TG мин.макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 номер заказа Каталожный номер Серия цанговых патронов CST мм D11 дюймы мм L1 дюймы мм L9 дюймы мм V дюймы 1144201 KM40TGB07575 TG75 50 1.97 75 2.953 53,0 2.09 2 .08 1013546 KM40TGB100100 TG100 60 2.36 100 3.937 69,0 2.72 9 .35 Запасные части Каталожный номер контргайка ключ контргайки Н/м фут-фунт стопорный винт размер ключа-стопорный винт KM40TGB07575 LNA075M HSW45M 136 100 SS081041G 4 MM & 5/32 KM40TGB100100 LNA100M HSW58M 203 150 SS112041G 4 MM & 5/32 Удерживаемый цанговым патроном диаметр мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 номер заказа Каталожный номер Серия цанговых патронов CST мм D11 дюймы мм L1 дюймы мм L9 дюймы мм V дюймы 1024233 KM40TGB075316 TG75 53 2.09 80 3.161 58,0 2.28 2 .08 1013547 KM40TGB100417 TG100 62 2.44 80 3.161 75,0 2.95 9 .35 Запасные части Каталожный номер контргайка ключ контргайки Н/м фут-фунт стопорный винт размер ключа-стопорный винт KM40TGB075316 NPA075 OEW188 136 100 SS081041G 4 MM & 5/32 KM40TGB100417 NPA100 OEW225 203 150 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть установлен в контргайку. Перед установкой в корпус цангового патрона вставьте режущий инструмент и затяните его рекомендованным усилием. Технический раздел цанговых патронов см. на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Резьбовые цанговые патроны TG, см. стр. 657.
