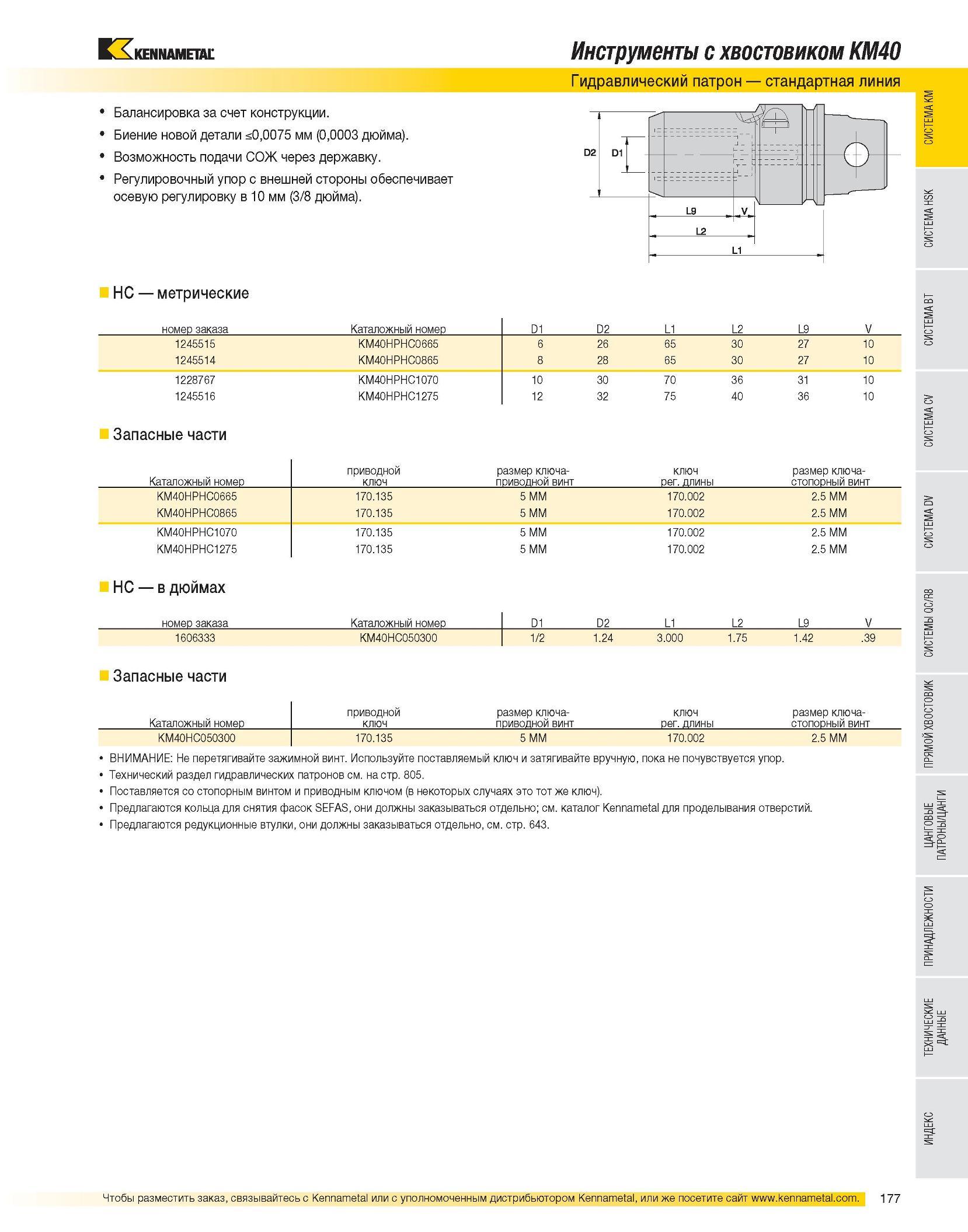

Балансировка за счет конструкции. Биение новой детали 0,0075 мм (0,0003 дюйма). Возможность подачи СОЖ через державку. Регулировочный упор с внешней стороны обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC метрические Инструменты с хвостовиком KM40 Гидравлический патрон стандартная линия номер заказа Каталожный номер D1 D2 L1 L2 L9 V 1245515 KM40HPHC0665 6 26 65 30 27 10 1245514 KM40HPHC0865 8 28 65 30 27 10 1228767 KM40HPHC1070 10 30 70 36 31 10 1245516 KM40HPHC1275 12 32 75 40 36 10 Запасные части Каталожный номер приводной ключ размер ключа-приводной винт ключ рег. длины размер ключа-стопорный винт KM40HPHC0665 170.135 5 MM 170.002 2.5 MM KM40HPHC0865 170.135 5 MM 170.002 2.5 MM KM40HPHC1070 170.135 5 MM 170.002 2.5 MM KM40HPHC1275 170.135 5 MM 170.002 2.5 MM HC в дюймах номер заказа Каталожный номер D1 D2 L1 L2 L9 V 1606333 KM40HC050300 1/2 1.24 3.000 1.75 1.42 .39 Запасные части Каталожный номер приводной ключ размер ключа-приводной винт ключ рег. длины размер ключа-стопорный винт KM40HC050300 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Используйте поставляемый ключ и затягивайте вручную, пока не почувствуется упор. Технический раздел гидравлических патронов см. на стр. 805. Поставляется со стопорным винтом и приводным ключом (в некоторых случаях это тот же ключ). Предлагаются кольца для снятия фасок SEFAS, они должны заказываться отдельно; см. каталог Kennametal для проделывания отверстий. Предлагаются редукционные втулки, они должны заказываться отдельно, см. стр. 643.
