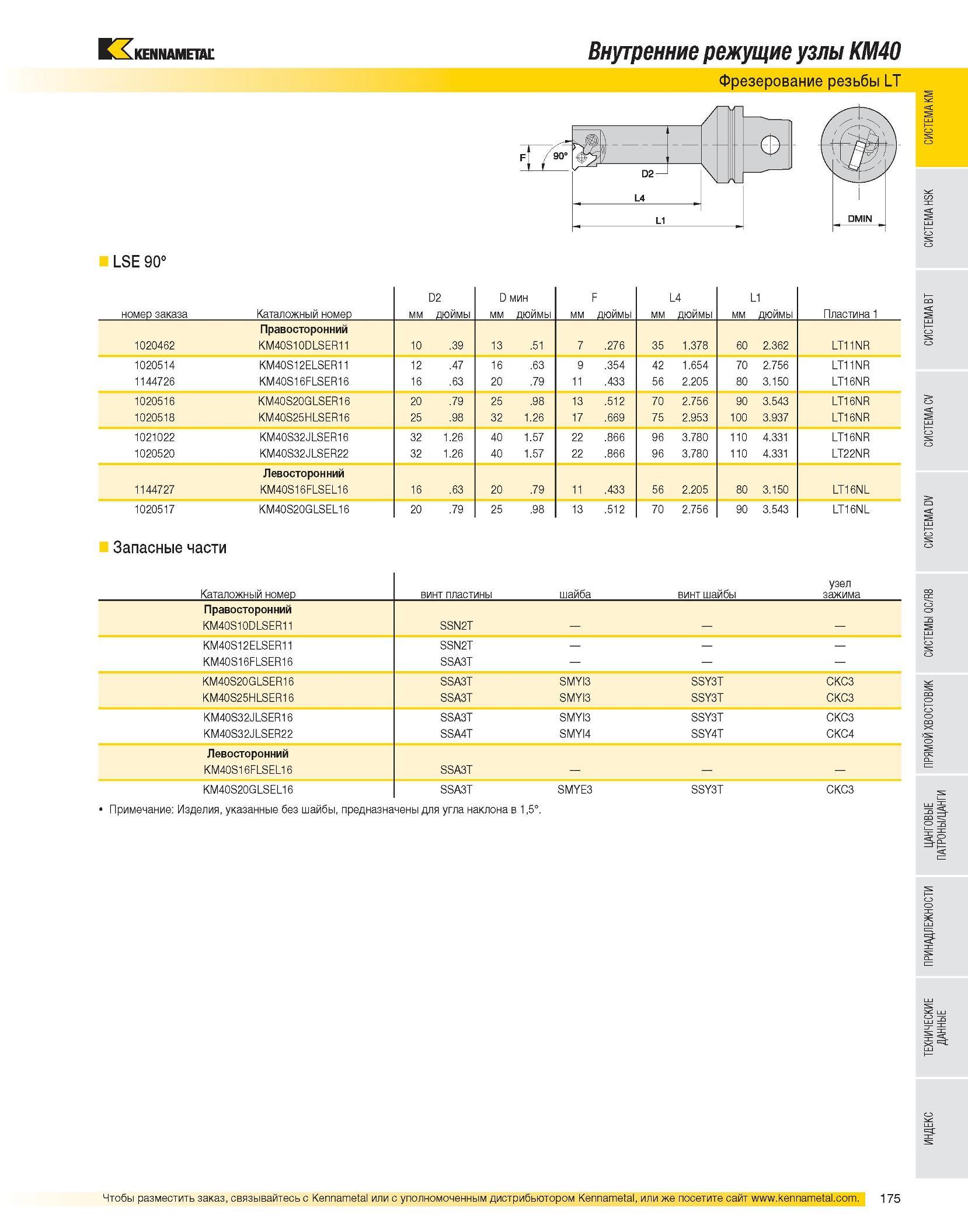

Внутренние режущие узлы KM40 Фрезерование резьбы LT LSE 90° D2 D мин F L4 L1 номер заказа Каталожный номер мм дюймы мм дюймы мм дюймы мм дюймы мм дюймы Пластина 1 Правосторонний 1020462 KM40S10DLSER11 10 .39 13 .51 7 .276 35 1.378 60 2.362 LT11NR 1020514 KM40S12ELSER11 12 .47 16 .63 9 .354 42 1.654 70 2.756 LT11NR 1144726 KM40S16FLSER16 16 .63 20 .79 11 .433 56 2.205 80 3.150 LT16NR 1020516 KM40S20GLSER16 20 .79 25 .98 13 .512 70 2.756 90 3.543 LT16NR 1020518 KM40S25HLSER16 25 .98 32 1.26 17 .669 75 2.953 100 3.937 LT16NR 1021022 KM40S32JLSER16 32 1.26 40 1.57 22 .866 96 3.780 110 4.331 LT16NR 1020520 KM40S32JLSER22 32 1.26 40 1.57 22 .866 96 3.780 110 4.331 LT22NR Левосторонний 1144727 KM40S16FLSEL16 16 .63 20 .79 11 .433 56 2.205 80 3.150 LT16NL 1020517 KM40S20GLSEL16 20 .79 25 .98 13 .512 70 2.756 90 3.543 LT16NL Запасные части Каталожный номер винт пластины шайба винт шайбы узел зажима Правосторонний KM40S10DLSER11 SSN2T - KM40S12ELSER11 SSN2T KM40S16FLSER16 SSA3T - KM40S20GLSER16 SSA3T SMYI3 SSY3T CKC3 KM40S25HLSER16 SSA3T SMYI3 SSY3T CKC3 KM40S32JLSER16 SSA3T SMYI3 SSY3T CKC3 KM40S32JLSER22 SSA4T SMYI4 SSY4T CKC4 Левосторонний KM40S16FLSEL16 SSA3T KM40S20GLSEL16 SSA3T SMYE3 SSY3T CKC3 Примечание: Изделия, указанные без шайбы, предназначены для угла наклона в 1,5°.
